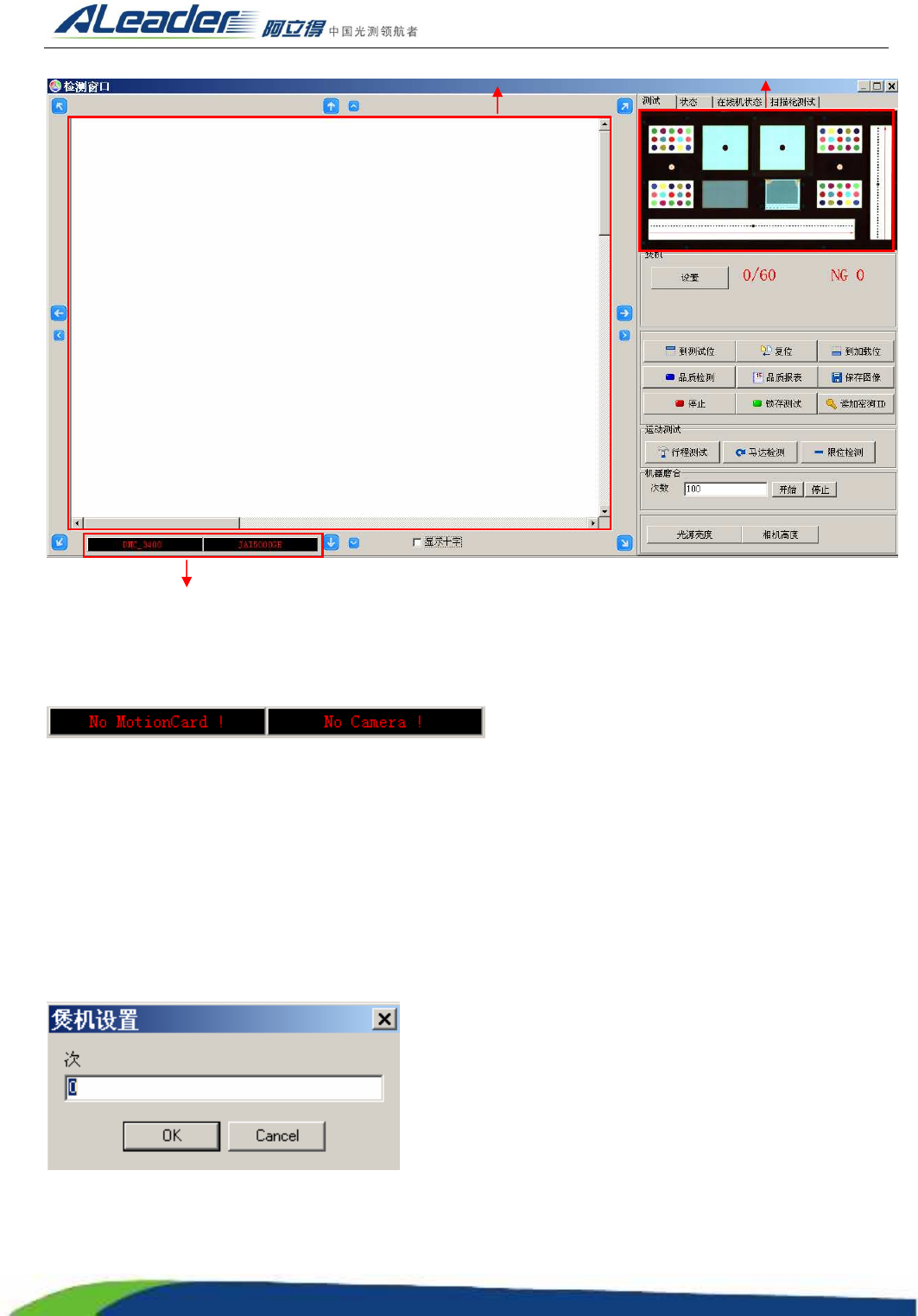

成功打开测试软件后，可以看到如下界面：
A 区域为相机 FOV 里的图像显示。
B 区域为运动卡和相机的状态，当显示为“NO MOTION”和“NO CAMERA”如下图所示：
说明没找到运动卡和相机，请检查驱动和连接线是否有松动。
C 区域为测试专用标定板的缩略图，双击可以移动到具体位置。
测试一栏是供机器出厂前的品质检测和堡机使用的。
堡机
设置：可以设置堡机的次数，
A
B
C
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
232
到测试位，复位，到加载位：此 3 项方便离线机加载 PCB 板以及复位。

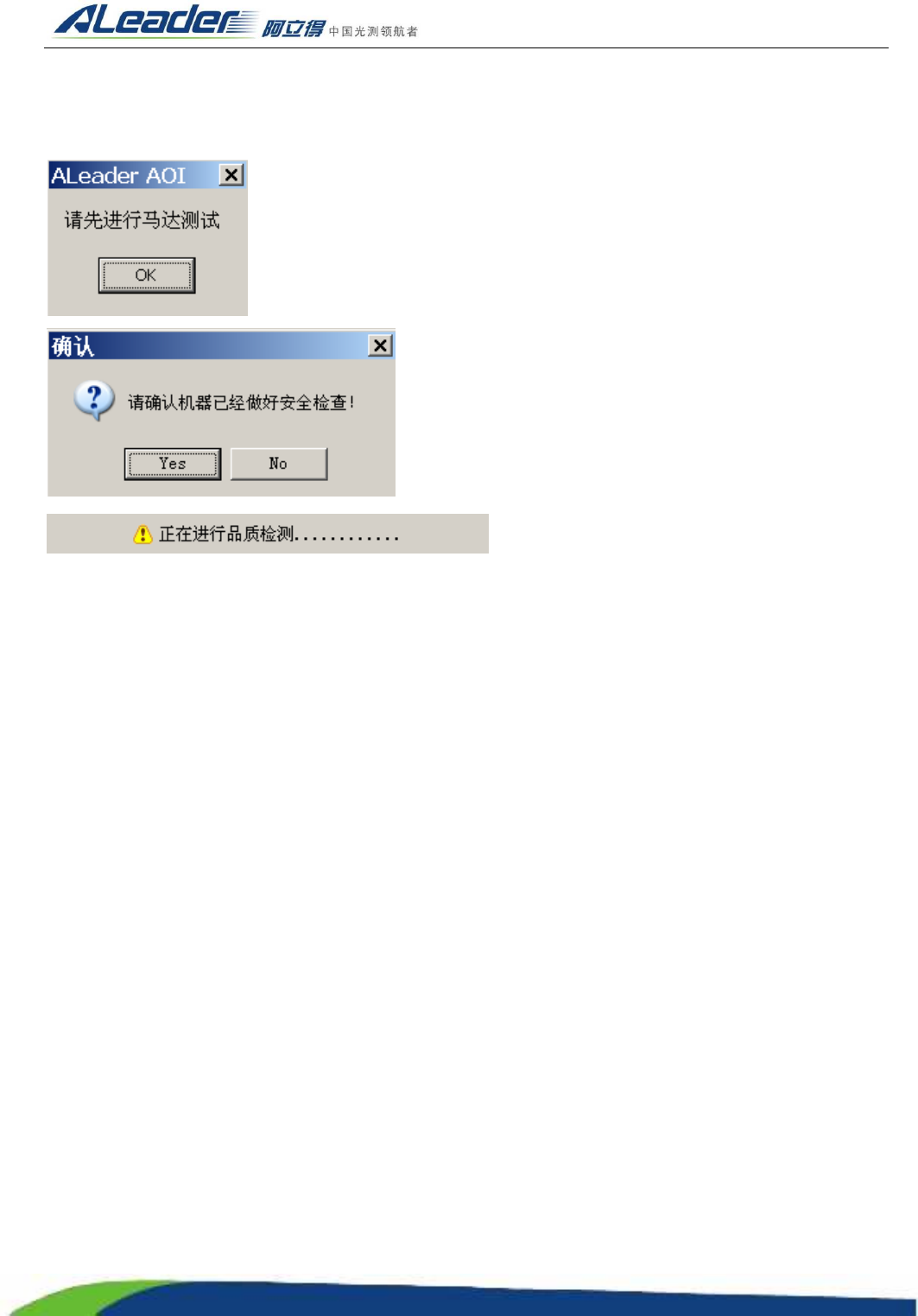

品质检测：用来检测机器品质，检测机器各项指数是否到达出厂标准，在检测完成后会生成品质报表。
注：要进行品质检测时，需使用测试专用标定板。

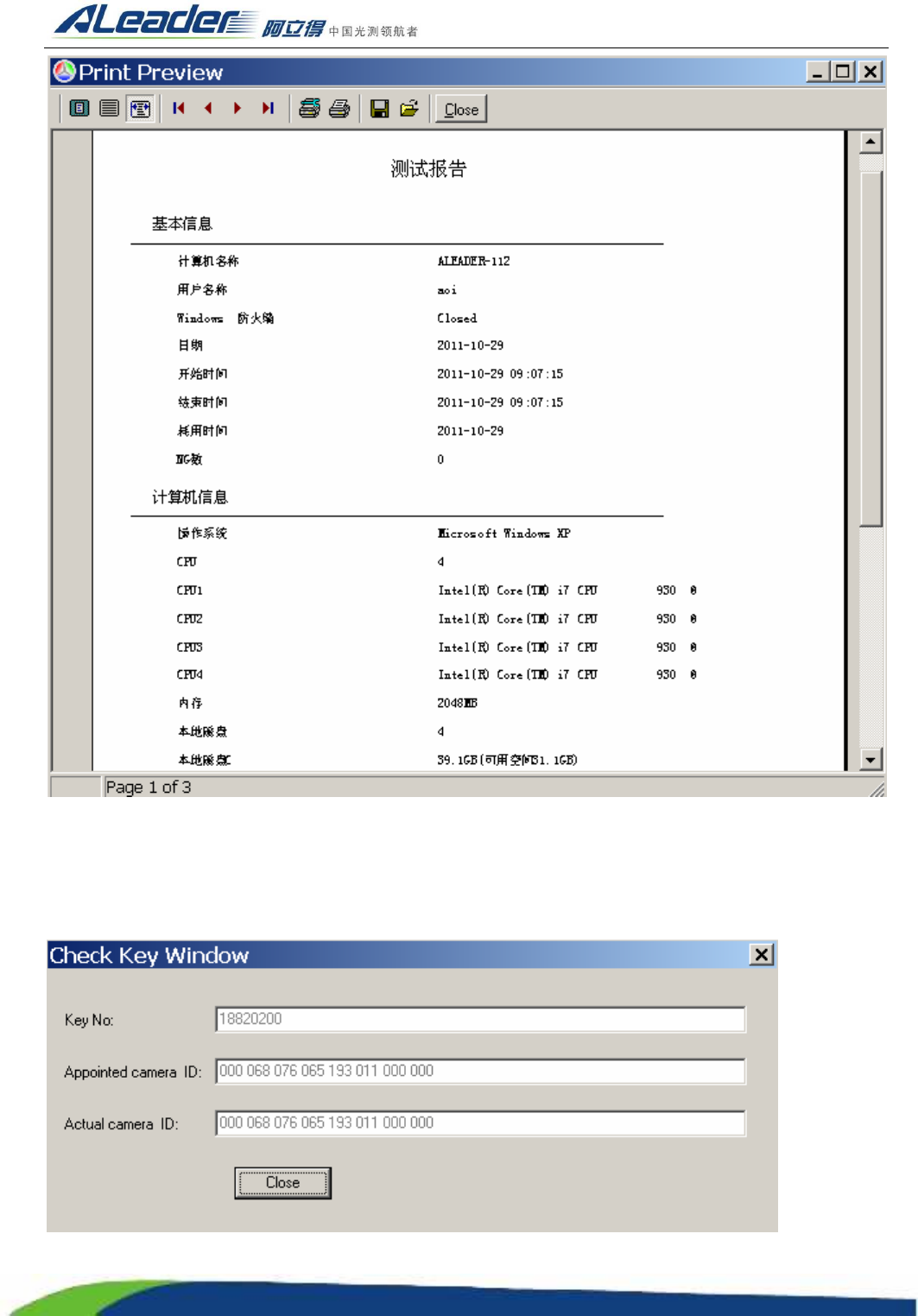

品质报表：打开品质报表，可打印。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
233
保存图像：保存 FOV 里的图像。
停止：终止机器运动。
锁存测试：测试机器锁存信号（510 适用）。
读加密狗 ID：检测加密狗是否能正常使用。
