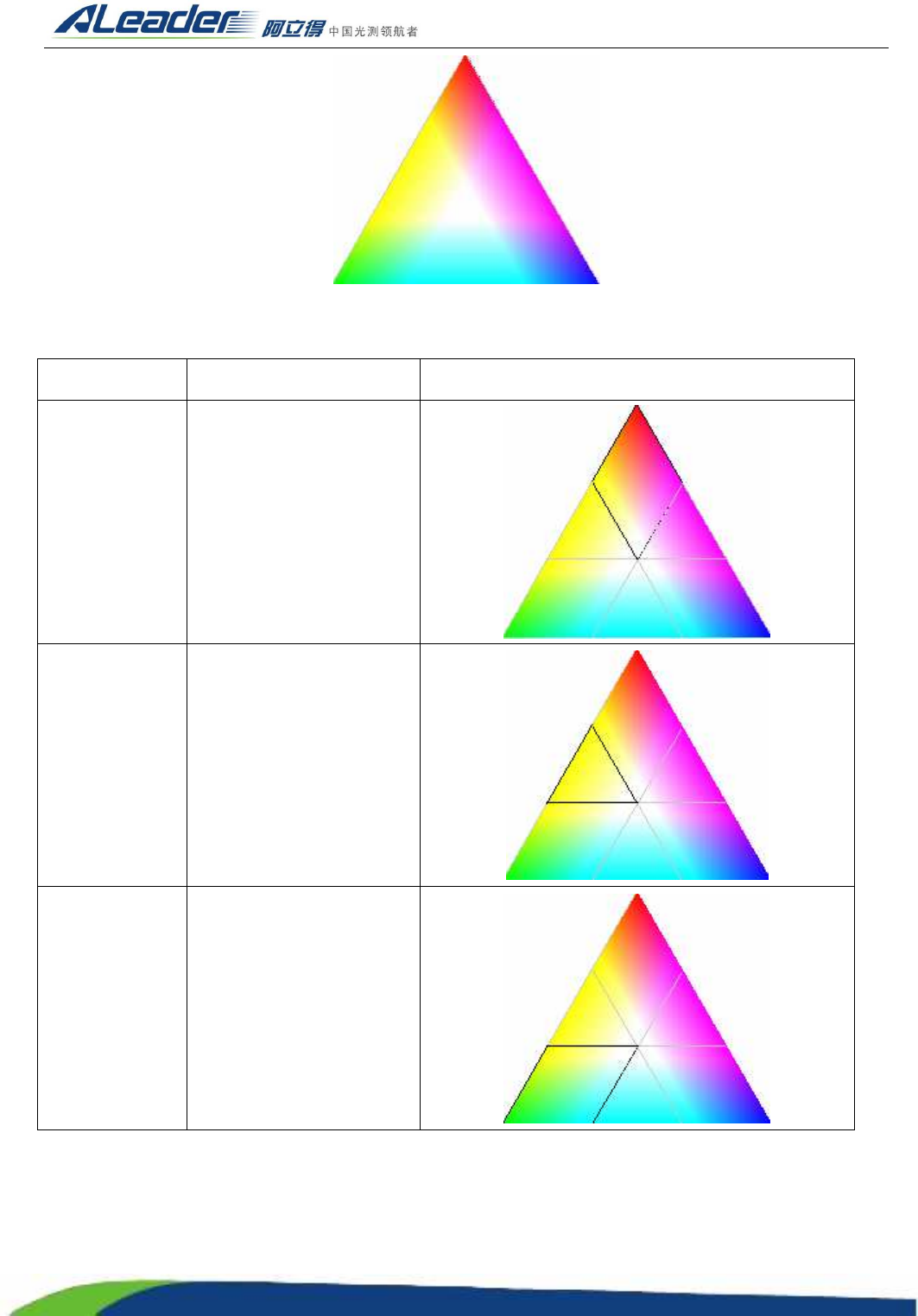

14. 色度三角形与色彩分块：可以通过划分，将色度三角行分割为 7 个区域块，分别为红、黄、绿、青、
蓝、紫、白，其表示如下：
类型 参数 图形
红
红：（60， 180）
绿：（0， 60）
蓝：（0， 60）
黄
红：（60， 180）
绿：（60， 180）
蓝：（0， 60）
绿
红：（0， 60）
绿：（60， 180）
蓝：（0， 60）
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
258

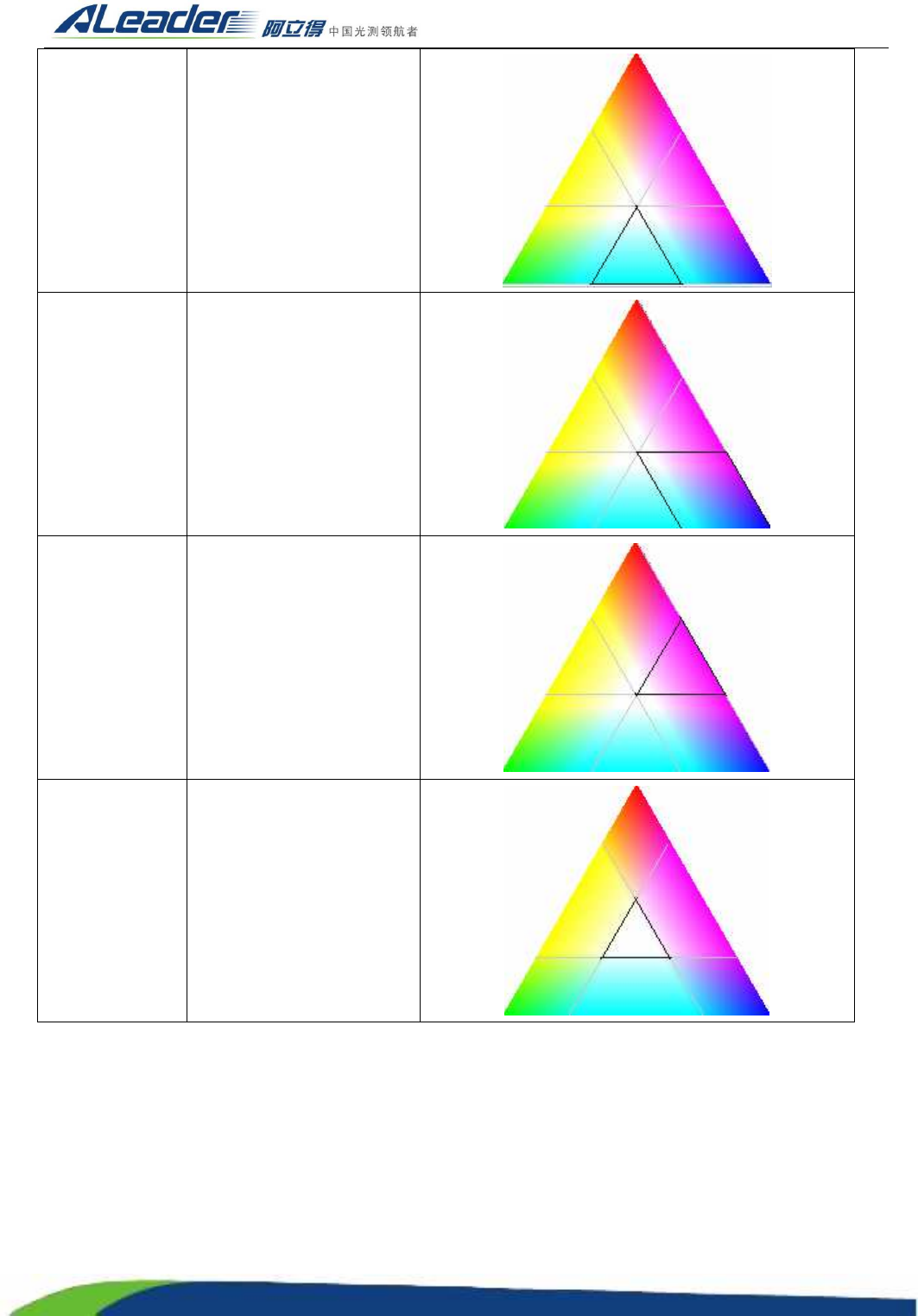

青
红：（0， 60）
绿：（60， 180）
蓝：（60， 180）
蓝
红：（0， 60）
绿：（0， 60）
蓝：（60， 180）
紫
红：（60， 180）
绿：（0， 60）
蓝：（60， 180）
白
红：（45， 180）
绿：（45， 180）
蓝：（45， 180）
15. 色彩通道：是指像素中的色彩通道。像素是由三个色彩通道构成，分别为红色、绿色、蓝色。
16. 色彩主通道：是指像素中色彩通道中亮度最大的色彩通道。如某个像素的红绿蓝三个通道值分别为 200、
23、154，则该像素的色彩主通道为红色。
17. ROI：Region Of Interest，即感兴趣区域。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
259
13.2 算法选择与默认参数表
算法选择与默认参数表算法选择与默认参数表
算法选择与默认参数表
炉后贴片所有检测项的算法选择和参数表如下
炉后贴片所有检测项的算法选择和参数表如下炉后贴片所有检测项的算法选择和参数表如下
炉后贴片所有检测项的算法选择和参数表如下(此
此此
此参数
参数参数
参数在
在在
在一定
一定一定
一定情况
情况情况
情况会
会会
会有
有有
有变动
变动变动
变动，
，，
，具体
具体具体
具体见
见见
见设备
设备设备
设备默认
默认默认
默认值
值值
值或
或或
或联系
联系联系
联系服务
服务服务
服务
工程师
工程师工程师
工程师)：
：：
：
NG 类型
类型类型
类型 算法选择
算法选择算法选择
算法选择 参数
参数参数
参数 参数值
参数值参数值
参数值
红色范围 （0， 60）
绿色范围 （0， 90）
蓝色范围 （65， 180）
亮度范围 （0， 255）
少锡
TOC
判定范围 （60， 100）
红色范围 （65， 180）
绿色范围 （0， 70）
蓝色范围 （0， 60）
亮度范围 （80， 255）
空焊
TOC
判定范围 （0， 20）
红色范围 （45， 180）
绿色范围 （45， 180）
蓝色范围 （45， 180）
亮度范围 （180， 255）
虚焊
TOC
判定范围 （0， 20）
TOC
抽色参数 自动抽取参数
OCV
判定范围 （0， 12）
Match
判定范围 （0， 30）
错件
OCR
判定范围 （0， 0）
参数设置 【红】+【绿】 + 【平均】
比率
100
缺件
Histogram
判定范围 （0， 120）
蓝色下限
60
短路 SHORT（抽色类）
绿色下限
180
