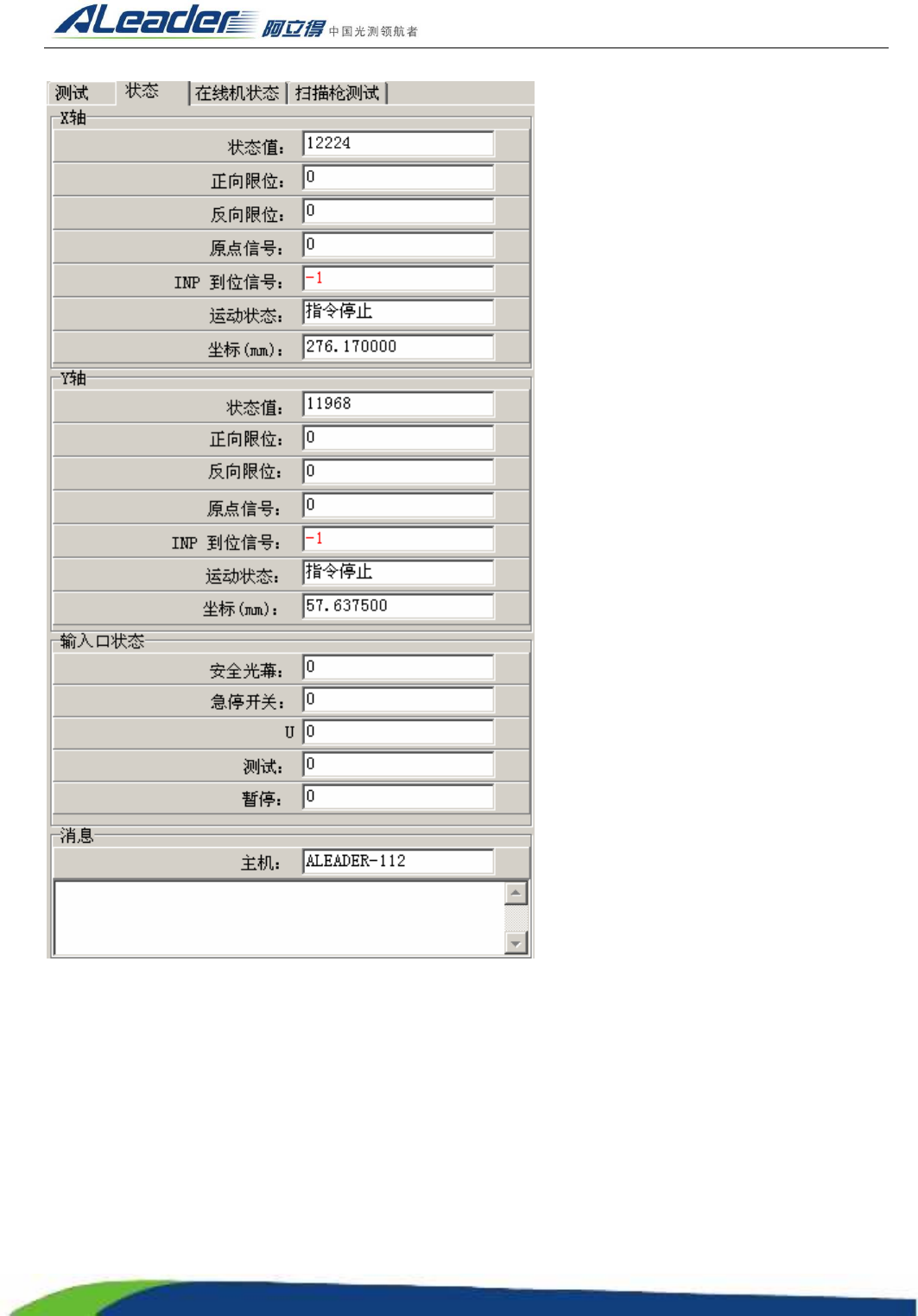

状态一栏是查看机器各信号状态的，机器发生故障时，可以用来检测出发生故障的具体位置。
正向限位，反向限位，原点信号：没到该位置时显示 0，到位置后，显示-1。
INP 到位信号：运动时时 0，停止时是-1。
消息 主机

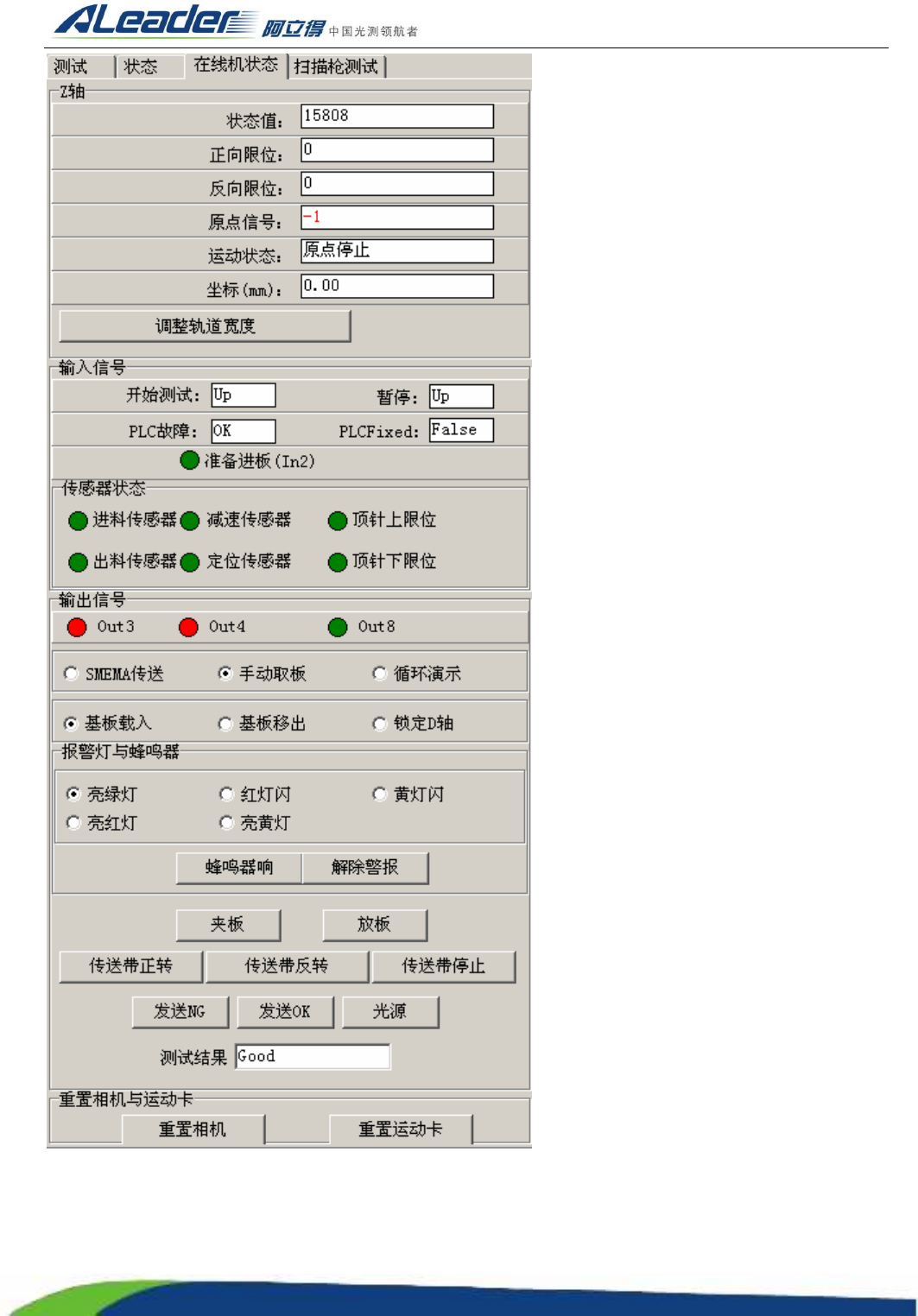

在线机状态 （此项只有在线机需要使用）
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
236
输入信号
开始测试，暂停：标识机器上这 2 个按钮的状态，被按下时显示 Down，弹起时是 Up。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
237
PLC 故障：当 PLC 有故障时，会提示 Error。
PLCFixed：True 为已夹板，False 为没夹板。
传感器状态
红灯 表示该传感器已感应到。
绿灯 表示该传感器无阻碍。
输出信号
OUT3 OUT4 OUT8
SMEMA 传送，手动取板，循环演示，基板载入，基板移出，锁定 D 轴，夹板，放板，传送带正转，传送
带反转，传送带停止是用来查看机器轨道运行状态和夹板是否正常的。
报警灯与蜂鸣器是用来查看机器报警功能的。

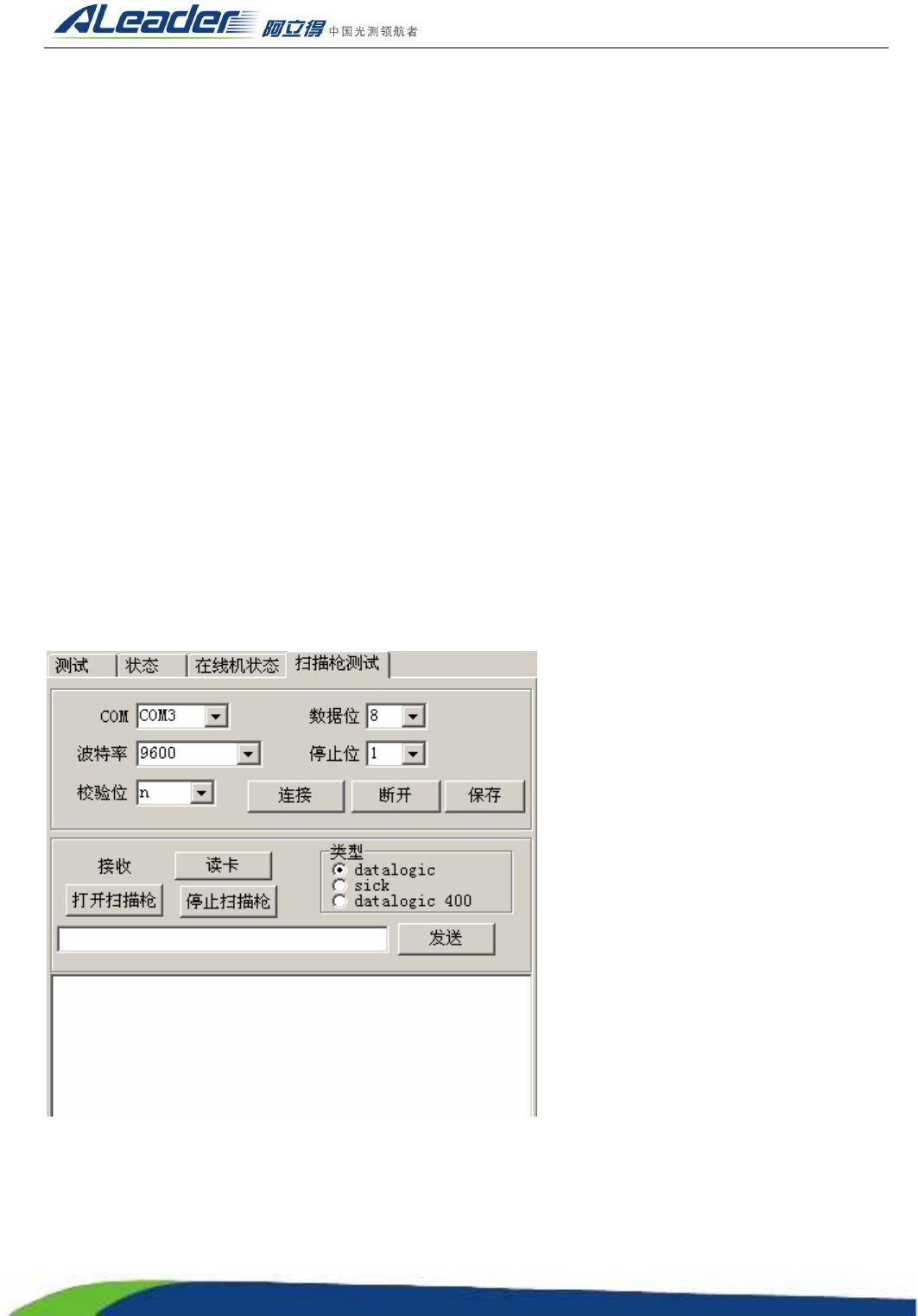

扫描枪测试（暂不加入）
