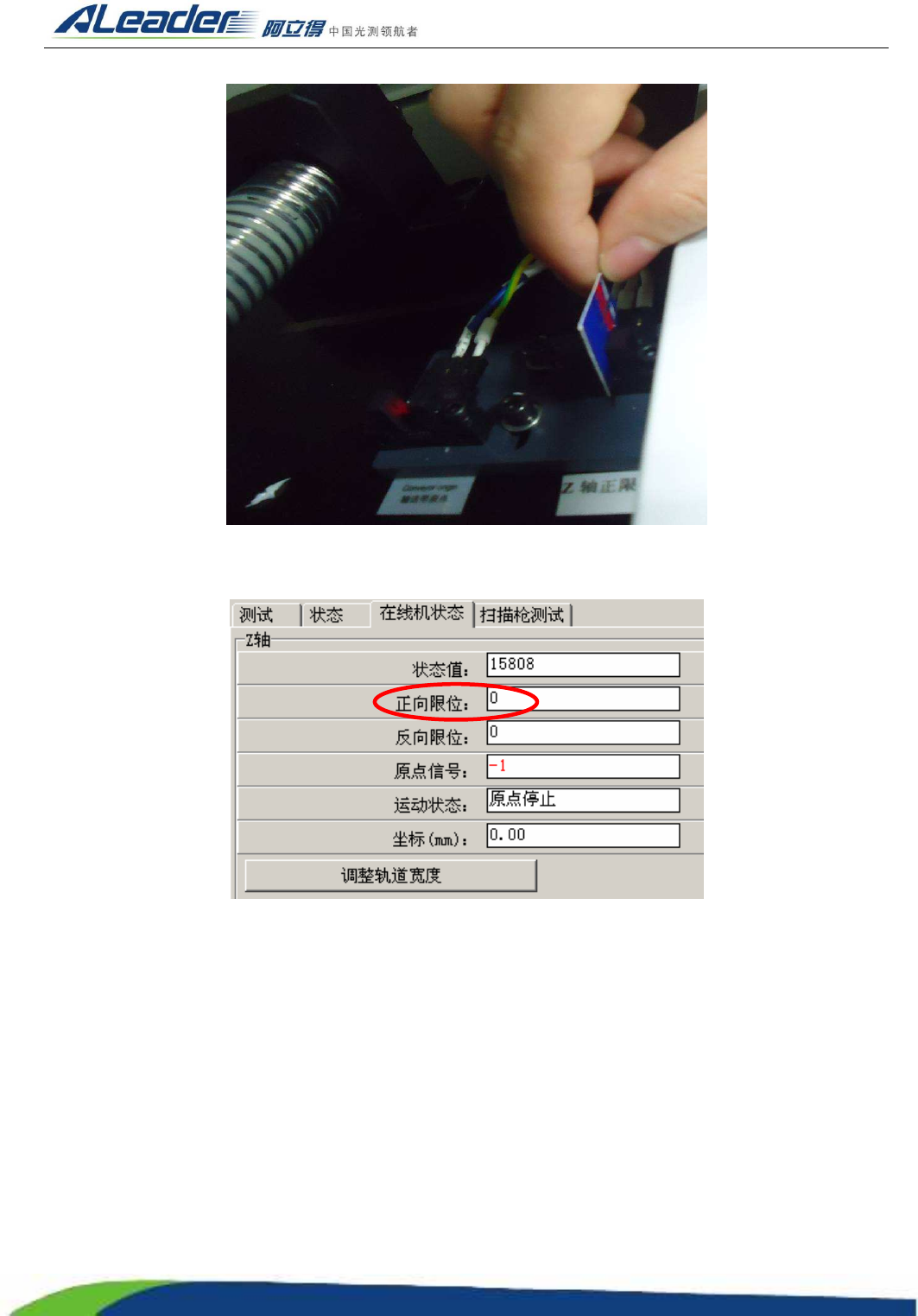

图 5-13 Z 轴正限位行程开关工作且灯光熄灭
图 5-14 检测窗口
(3）D 轴光电式行程开关检查（工序包含上/下限位行程开关）
① 打开电脑桌面测试软件 ALD710；
② 出现界面选择检测程序即可进入；
③ 单击“编辑”菜单下“调整导轨宽度”，弹出“调整导轨宽度”菜单，如图 5-15/5-16 所示。
④ 输入被测 PCB 板宽度数值，单击调整。如图 5-16 所示。
⑤ 将 PCB 板放入导轨，如图 5-17 所示。
⑥ 单击“测试窗口”工具条下的“PCB 板载入”，工作台立即上升移动。观察输入信号下 PCB 板固定
后面的文字，若该文字由“False”变成红色“True”字样且工作台电机停止工作。说明此光电上限位行程
开关良好；反之，则不良；请联系我们公司予以解决！如图 5-18 所示。
同理，将 PCB 板移出，若该文字由“True”变成“False”且工作台电机停止工作。说明此光电上限
位行程开关良好；反之，则不良；请联系我们公司予以解决！
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
228

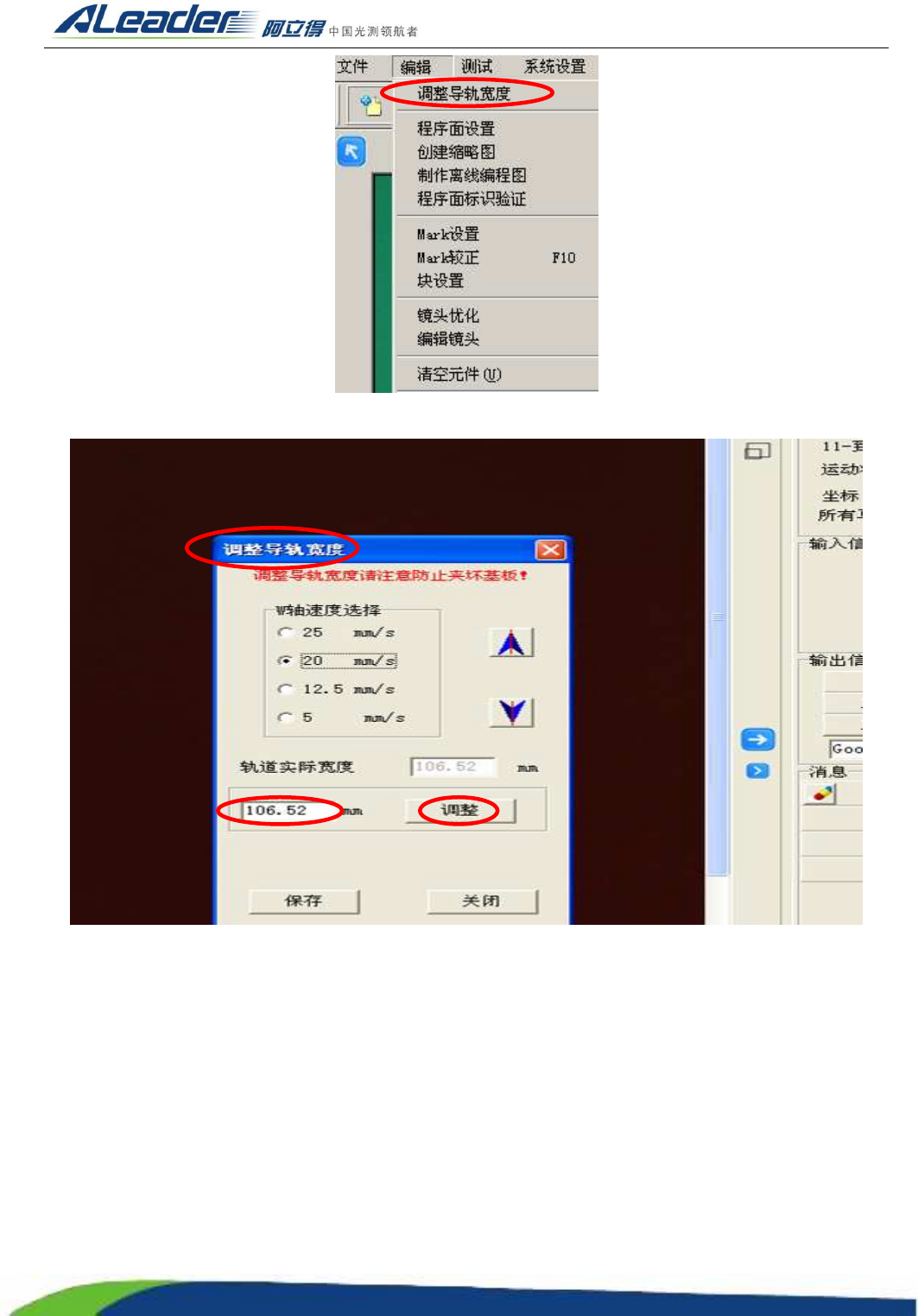

图 5-15 编辑菜单下
图 5-16 调整导轨菜单
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
229

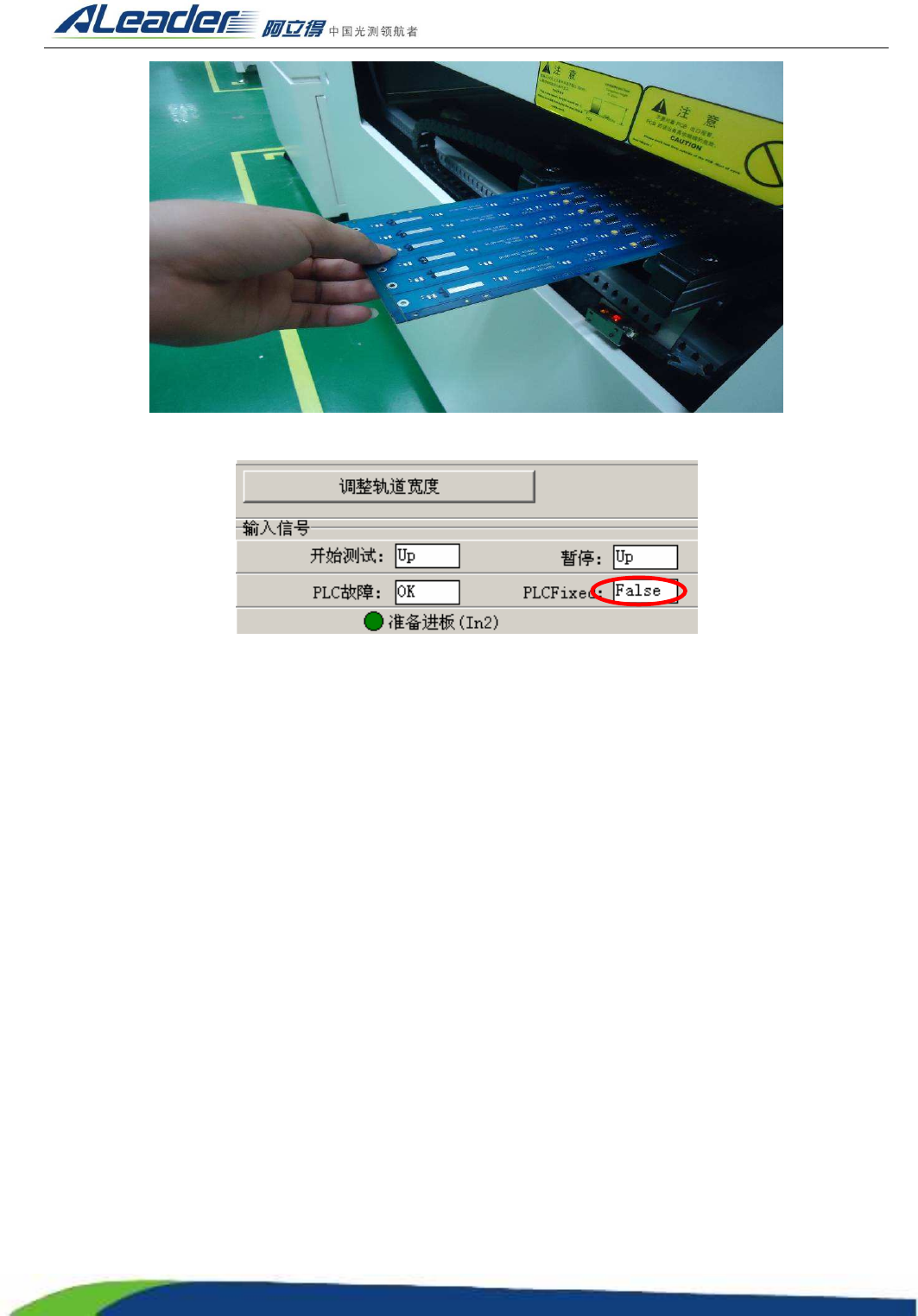

图 5-17 PCB 放入导轨
图 5-18 测试软件检测窗口
2、 X-Y-W 轴平台原点位置检查
机器原点：机械复位的初始原点，即机器测试软件启动复位后所显示的当前坐标值，是厂家人为设定
的，不可更改。
机器复位是让系统找到坐标参考点即机器原点。
① 启动程序 AOI.EXE 时，机器自动复位，即机器自动回到机器原点位置。
② 菜单中的复位。选择菜单“运动控制”栏下的“机器复位”即可 。
③ 点击软件界面检测窗口工具条，原点信号 X 轴/Y 轴/Z 轴分别所对应的数据由 1、1、1 变成 1、1、
0，表明机器已到达机械原点位置。
