ALeaderAOI-Ver 4.0.pdf - 第186页
7.4.3SPC GR&R ,CP K 功 能详 细介 绍 功能 详细 介绍 功能 详细 介绍 功能 详细 介绍 1 ，关于 G R&R 、 Cp k 数据在 SPC 中的 相关参数设 置： 见 SPC 的参数设置位置 ，位置如 图： 点击后出现关 于 GR&R 、 CPK 数据的设置界面： 查询 参数选择 数据显示区

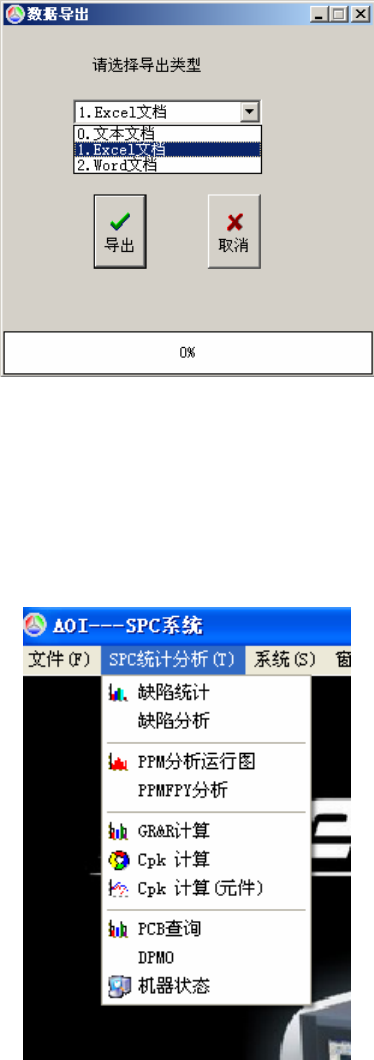

点击 “Excel”就可以生成表格（有三种格式文档，此功能需要设备安装 OFFICE 或者 WPS 才可使用）：
7.4.2 SPC PPM 分析运行图
分析运行图分析运行图
分析运行图

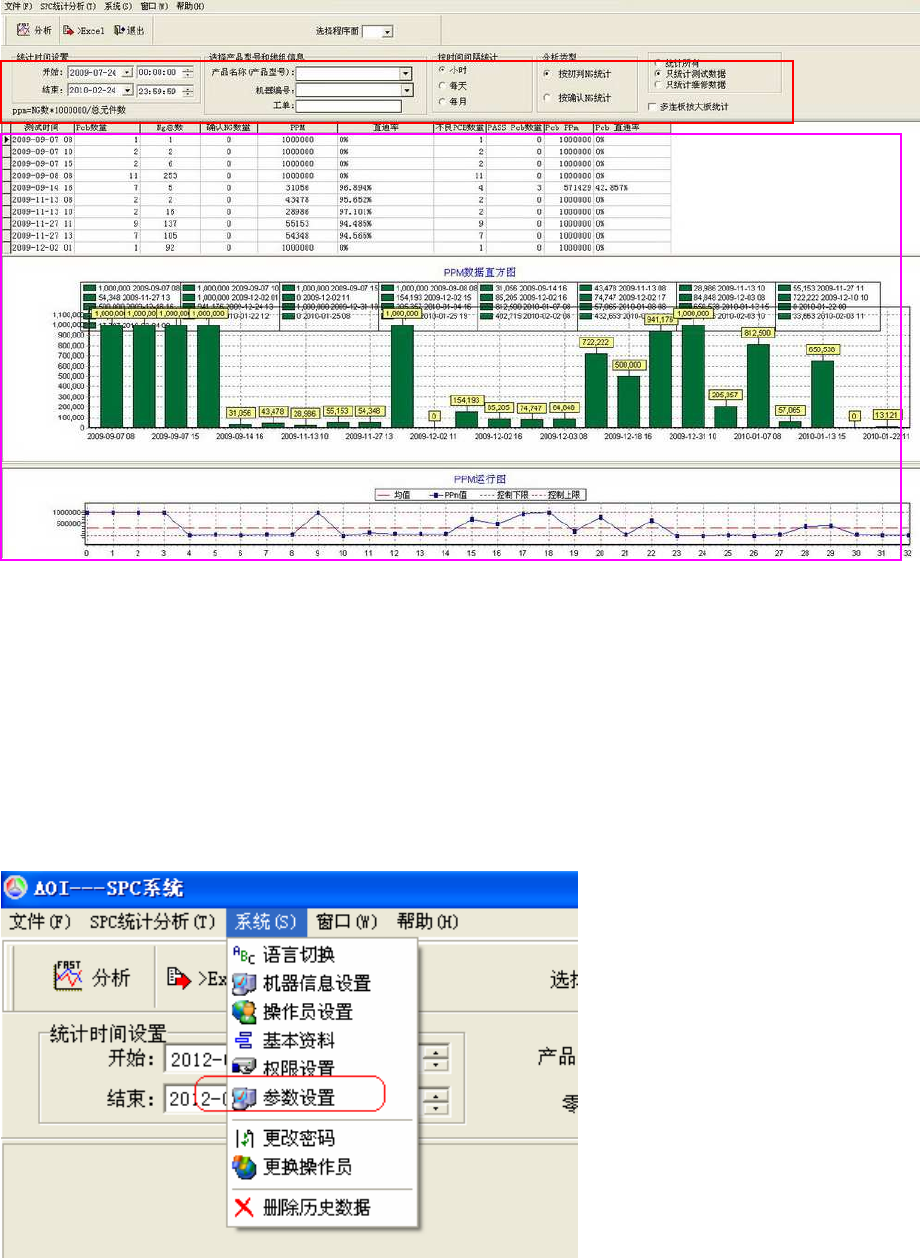

选择菜单“SPC 统计分析”栏下的“PPM 分析运行图”，打开“PPM 分析运行图界面”。
选择 PPM 分析运行图报表的时间段；
选择产品名称、机器编号、时间间隔统计、分析类型来确定所统计的报表；
当设定好统计参数好以后，点击分析即可；
点击 “Excel”就可以生成表格。（有三种格式文档。）
7.4.3SPC GR&R,CPK 功能详细介绍
功能详细介绍功能详细介绍
功能详细介绍
1，关于 GR&R、Cpk 数据在 SPC 中的相关参数设置：
见 SPC 的参数设置位置，位置如图：

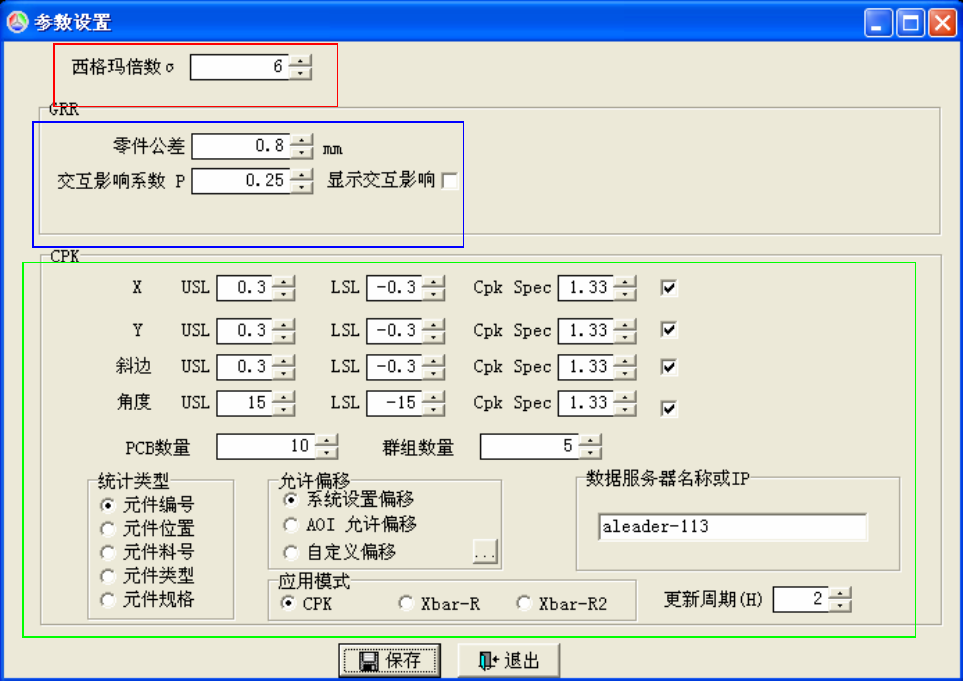

点击后出现关于 GR&R、CPK 数据的设置界面：
查询参数选择
数据显示区
图中红色框为设置西格玛参数δ的倍率关系，此参数可以手动修改；
图中蓝色框为设置 GR&R 参数，零件公差=元件 USL(上限)-元件 LSL（下限）；
图中绿色框为 Cpk 参数设置，及相关数据参数设置；
USL 代表元件规格上限，LSL 代表元件规格下限，Cpk Spec 为设置的 Cpk 安全值，以上参数可以手动设置。
PCB 数量，可以手动设置，为计算数据的最少 PCB 数量，群组数量为设置以多少块 PCB 板为统计集合。
统计类型：元件编号，以元件在软件中注册的内部唯一编号来计算 Cpk 的结果；
元件位置，以元件位置来确定计算 Cpk 的结果；
元件料号，以元件料号来计算 Cpk 的结果；
元件类型，以元件类型来选择计算 Cpk 的结果；
元件规格，以元件规定的规格来计算 Cpk 的结果。
允许偏移：系统设置偏移，以元件在 SPC 软件中设置的偏移值为限制范围计算；
AOI 允许偏移，以元件在 AOI 软件中设置的偏移值为限制范围计算；
自定义偏移，按照自己的选择对元件进行偏移值的限制设定，如下图；
