标准列表按分类排列 , 以便查找 , 最下面显示当前类别下共有多少标准 , 而元件列表指的是当前标准共有哪些元件链接到 . (15.3) 右边大片区域显示的是当前标准的详细资料 ; (17) 元件批量操作

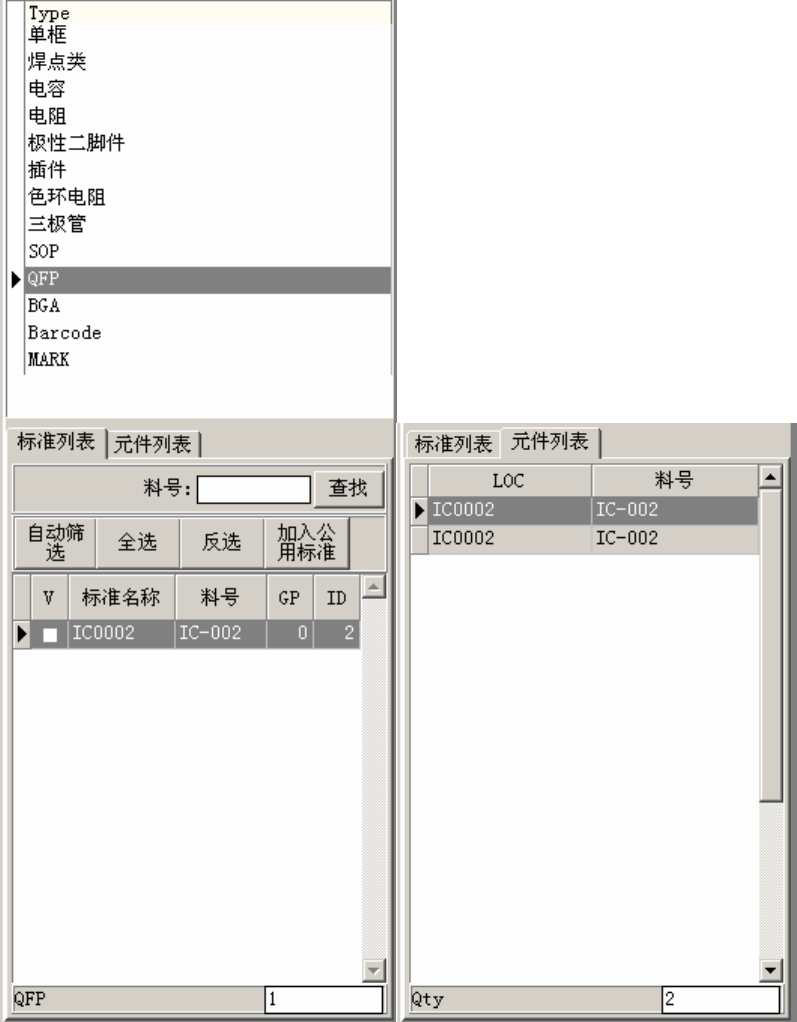

(15.2) 标准列表

标准列表按分类排列, 以便查找, 最下面显示当前类别下共有多少标准, 而元件列表指的是当前标准共有哪

些元件链接到.

(15.3)

右边大片区域显示的是当前标准的详细资料;

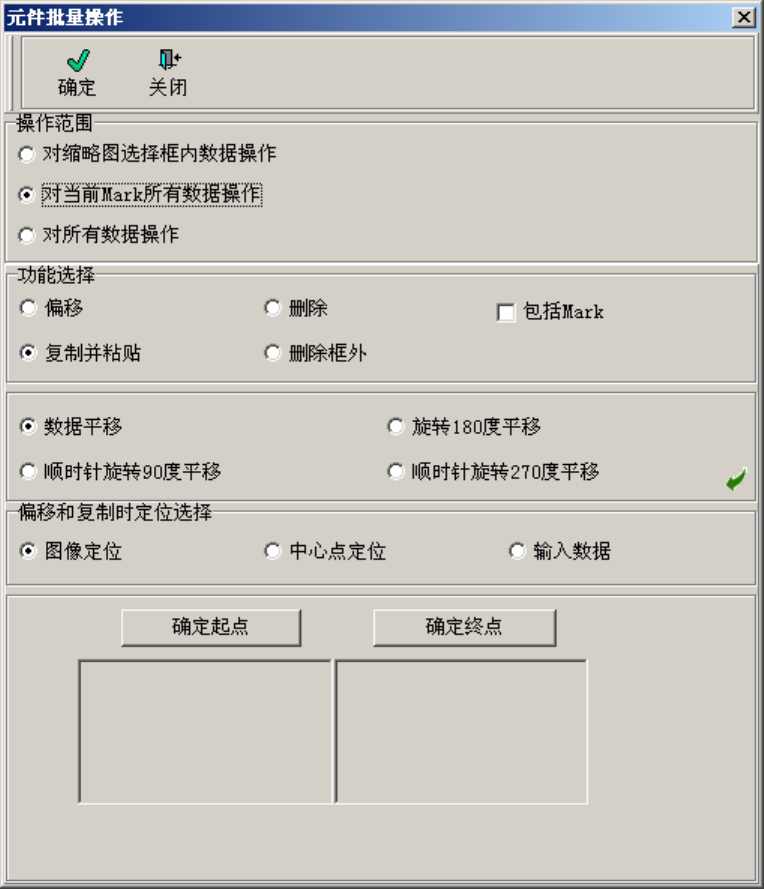

(17) 元件批量操作

[操作范围]

对缩略图选择框内数据操作: 操作是以选择框作为范围界定(可以是框内也可以是框外);

对当前 Mark 所有数据操作: 操作是以 Mark 块为对象；

对所有数据操作: 操作是以整板数据为对象;

[功能选择] 指要对数据做何种操作;

[偏移和复制时定位选择]

图像定位: 以图像中心为定位点;

中心点定位: 以当前 FOV 中心为定位点;

输入数据: 输入 XY 的偏移量;

[示例]

首先制作好一片板的程序，鼠标双击缩略图上的固定点（起点），使镜头移动到固定点处，然后选择

菜单“编辑”栏下的“元件批量操作”弹出操作窗口，同时在编辑区出现个小“选择框”，拖动选择框让“选

择框”框住要定为“起点”的图像，然后把镜头移动到第二块板的同样位置框起同样的图像作为“终点”，

点击确定，然后根据系统提示直接下一步即可。
