软件打开后，进入系统设置：（文尾有简易操作）

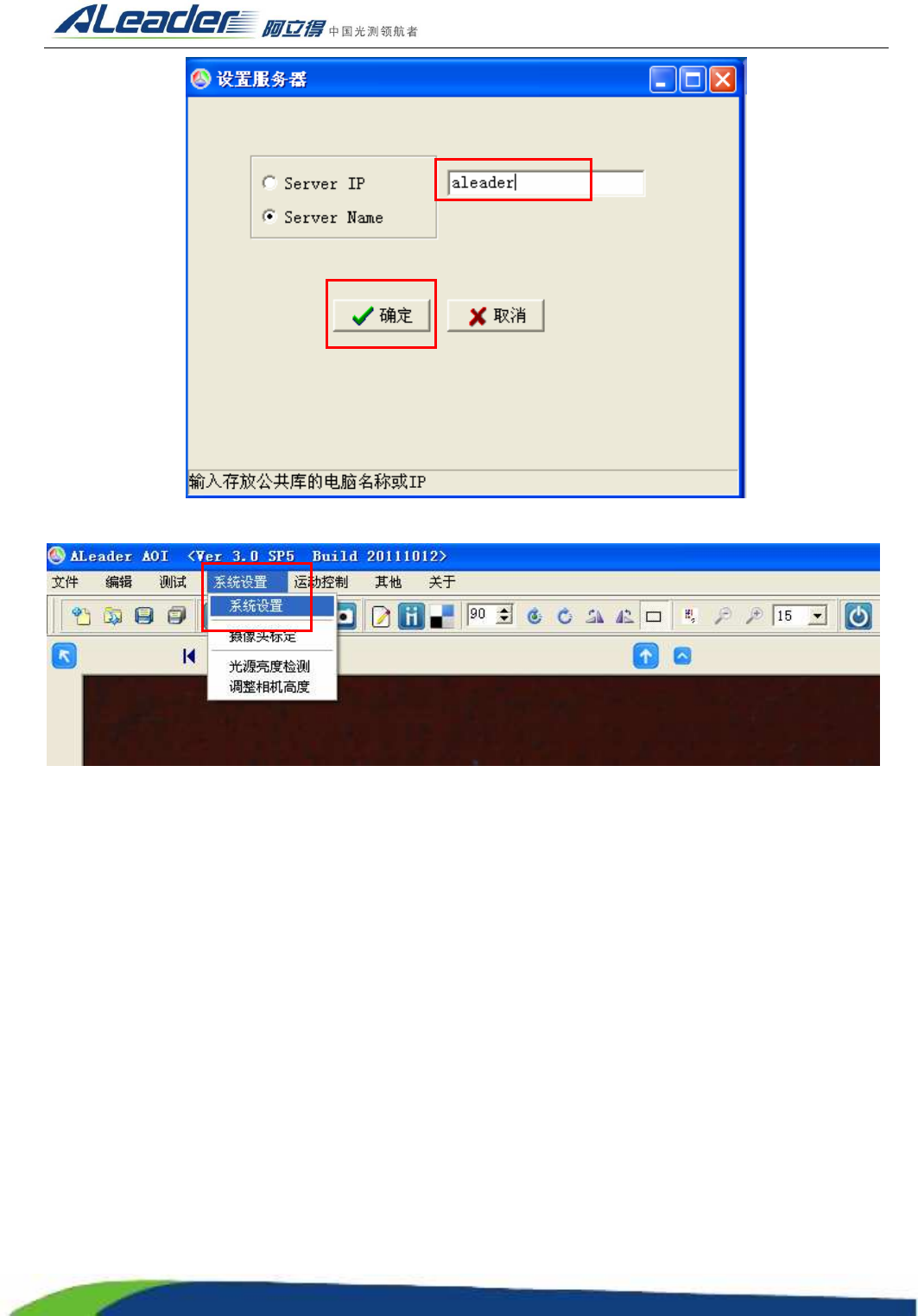

打开系统设置：
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
246

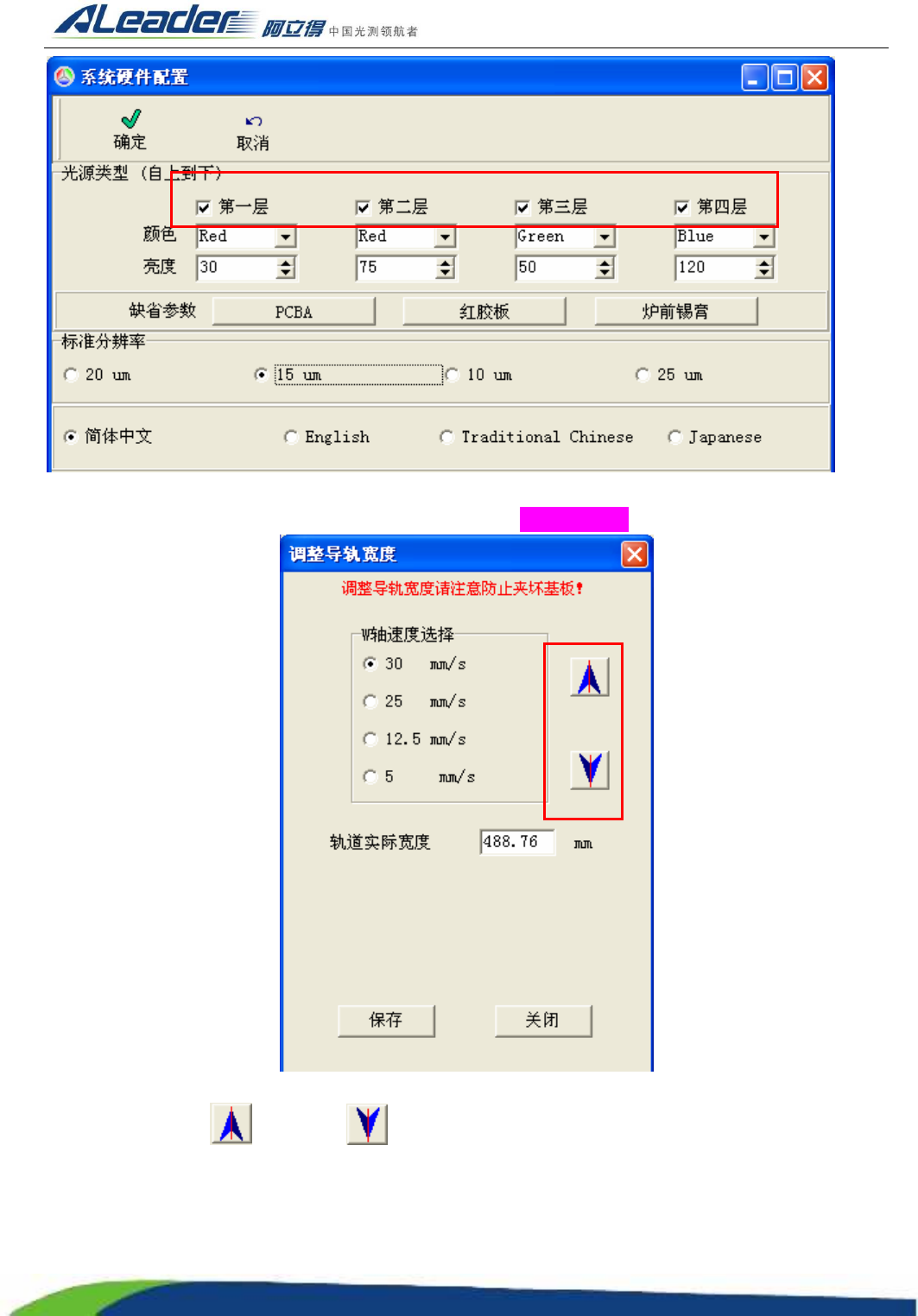

设置一：打开原始参数，如下图：
A、 光源类型中将每层光源打开，当前回流焊炉后（PCBA）光源标准为例；
B、 设置标准分辨率：标配为 15um（其他参考具体硬件配置情况）；
C、 语言默认为简体中文
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
247
设置完成后，确定保存修改的参数。

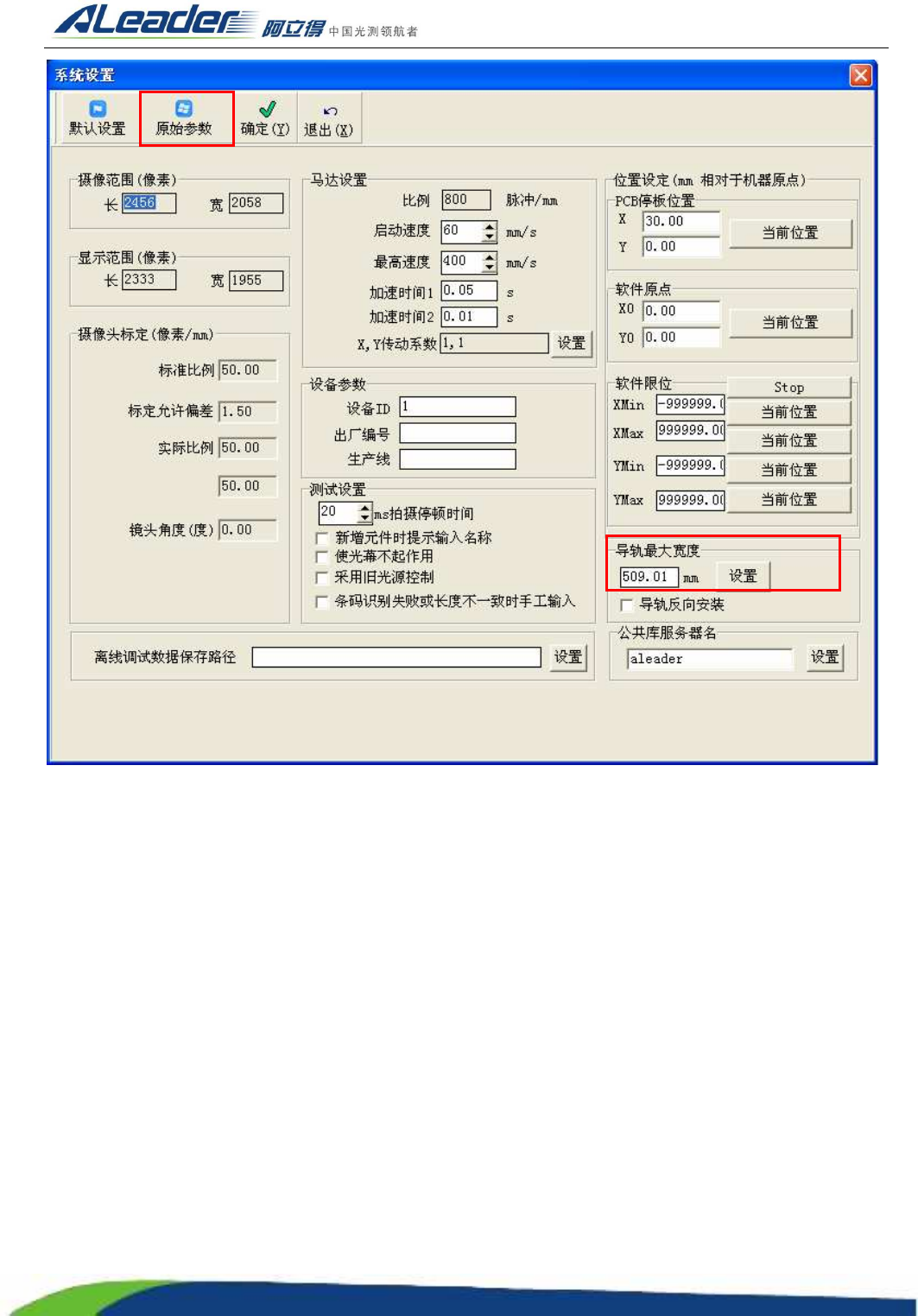

设置二、确认轨道最大宽度，选择系统参数中右下区域的 <轨道最大宽度>会弹出下图窗口：
选择合适的速度使用 （SHIFT）、 （CTRL）将轨道宽度调整到卡尺有效量程范围内，
利用卡尺量出当前轨道的实际宽度，如下图：
