QD142-09 4. 生产 NXT II 系统手册 89 1. 打开料盘单元 -LTC 的正面门。正面门有上 下 2 层。请打开要补充料盘一侧的门。 2. 请确认要补充的料槽。需要补充的料槽 的 LED 亮灯着。另外，对于向导画面上所 选择的 料槽，LED 闪烁着。 3. 请拿住捏手，抬起托架挡块。 4. 从补充对象的料槽上拔出料盘托架。 注意 )补充对象的料槽的 LED 闪烁着。
4. 生产 QD142-09
88 NXT II 系统手册
4.8.2 向导画面和补充步骤 （Verify OFF 时）

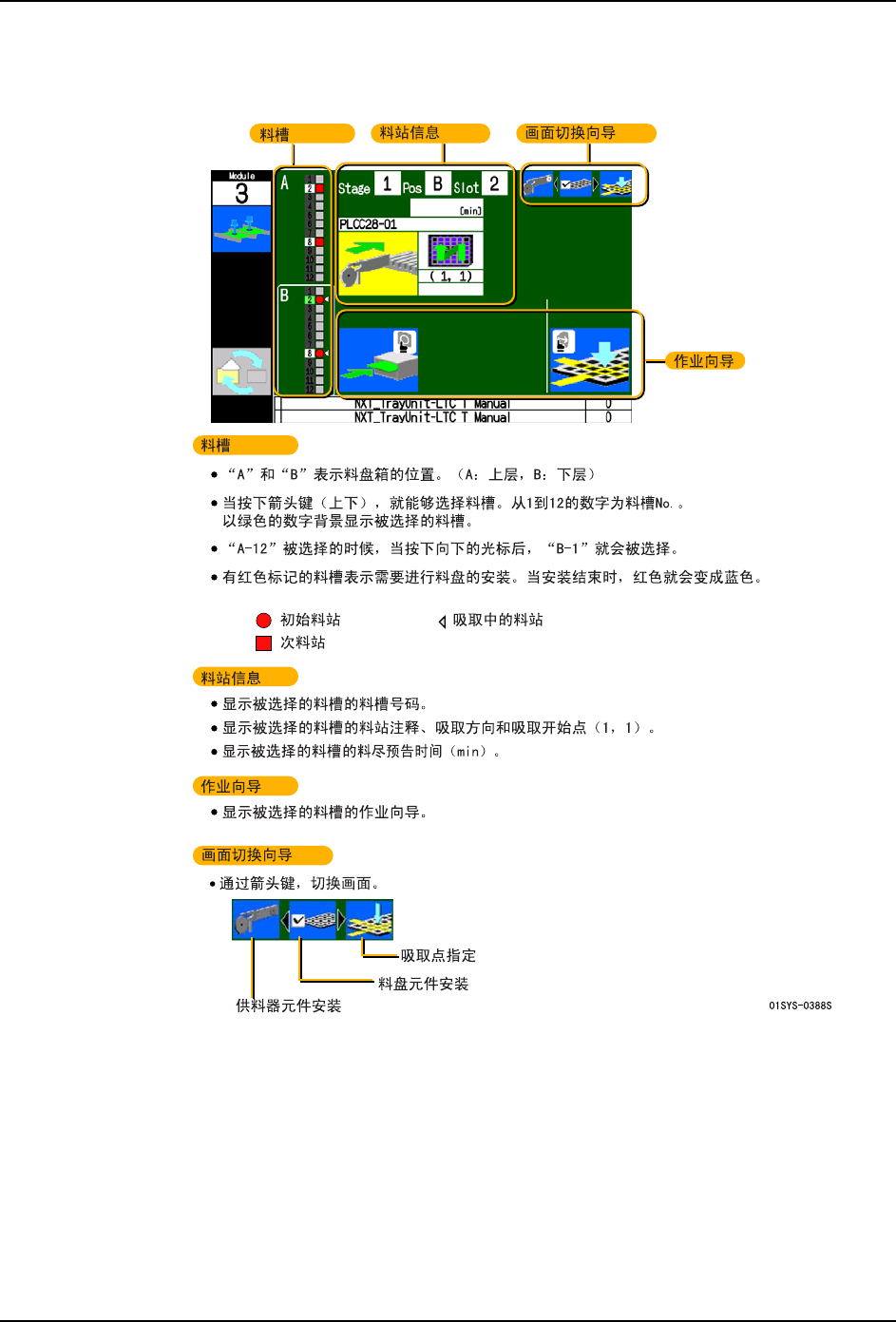

请确认元件补充向导画面。
QD142-09 4. 生产
NXT II 系统手册 89
1. 打开料盘单元 -LTC 的正面门。正面门有上下 2 层。请打开要补充料盘一侧的门。
2. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的
料槽，LED 闪烁着。
3. 请拿住捏手，抬起托架挡块。
4. 从补充对象的料槽上拔出料盘托架。
注意 )补充对象的料槽的 LED 闪烁着。
