QD142-09 4. 生产 NXT II 系统手册 93 1. 打开料盘单元 -LTC 的正面门 . 请打开下层的门。 2. 请拿住捏手，抬起托架挡块。 3. 从料槽 12 上取出料盘托架。 4. 请按下操作面板的 OK 按钮。

4. 生产 QD142-09

92 NXT II 系统手册

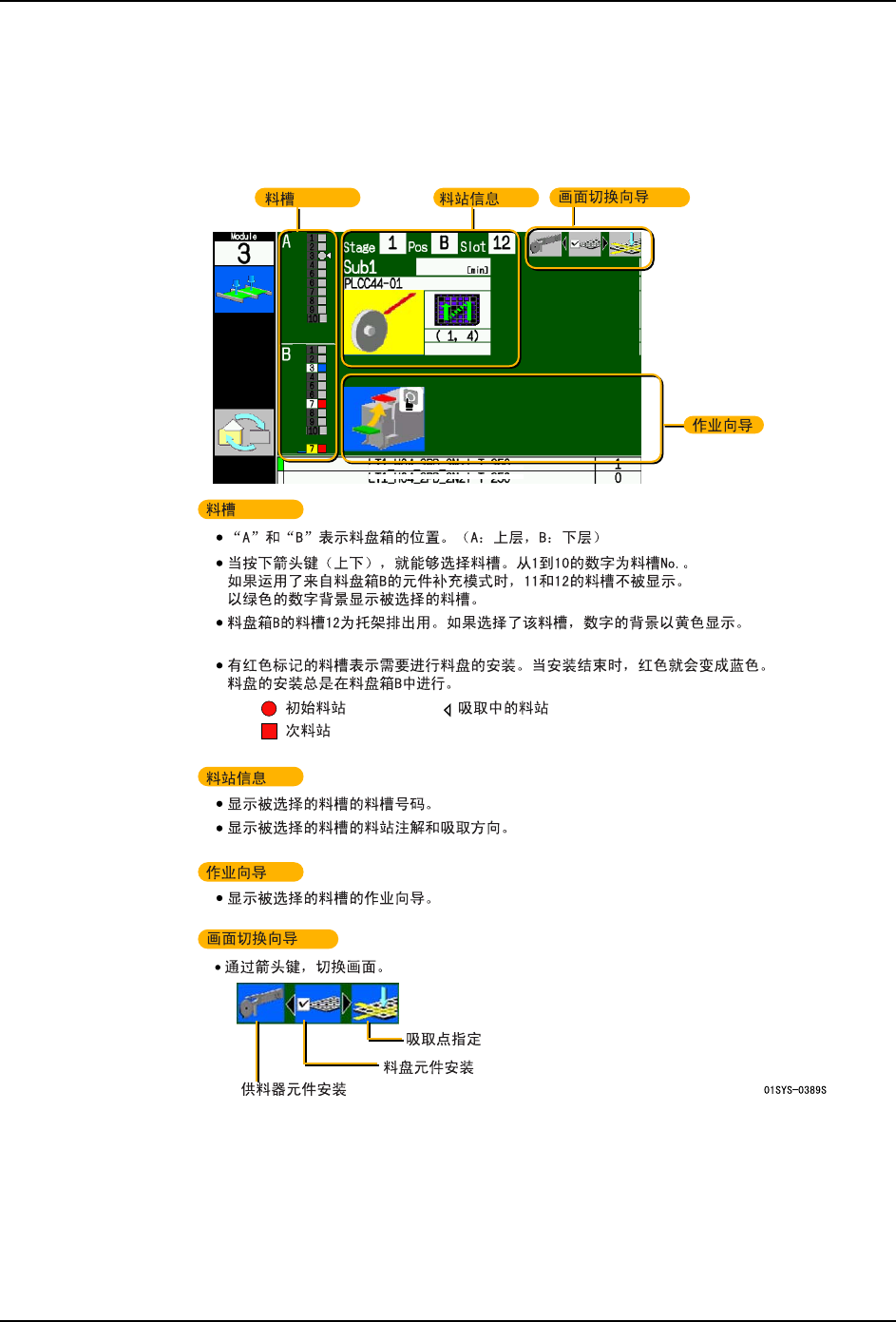

4.8.3 向导画面和补充步骤（向补充用料盘箱补充元件）

此处，说明将料盘箱 B （下层）设定为补充用料盘箱时的补充步骤。

将料盘箱 A （上层）设定为补充用料盘箱的补充步骤也同样如此。请打开上层的门，参照此

处的记述内容进行作业。

QD142-09 4. 生产

NXT II 系统手册 93

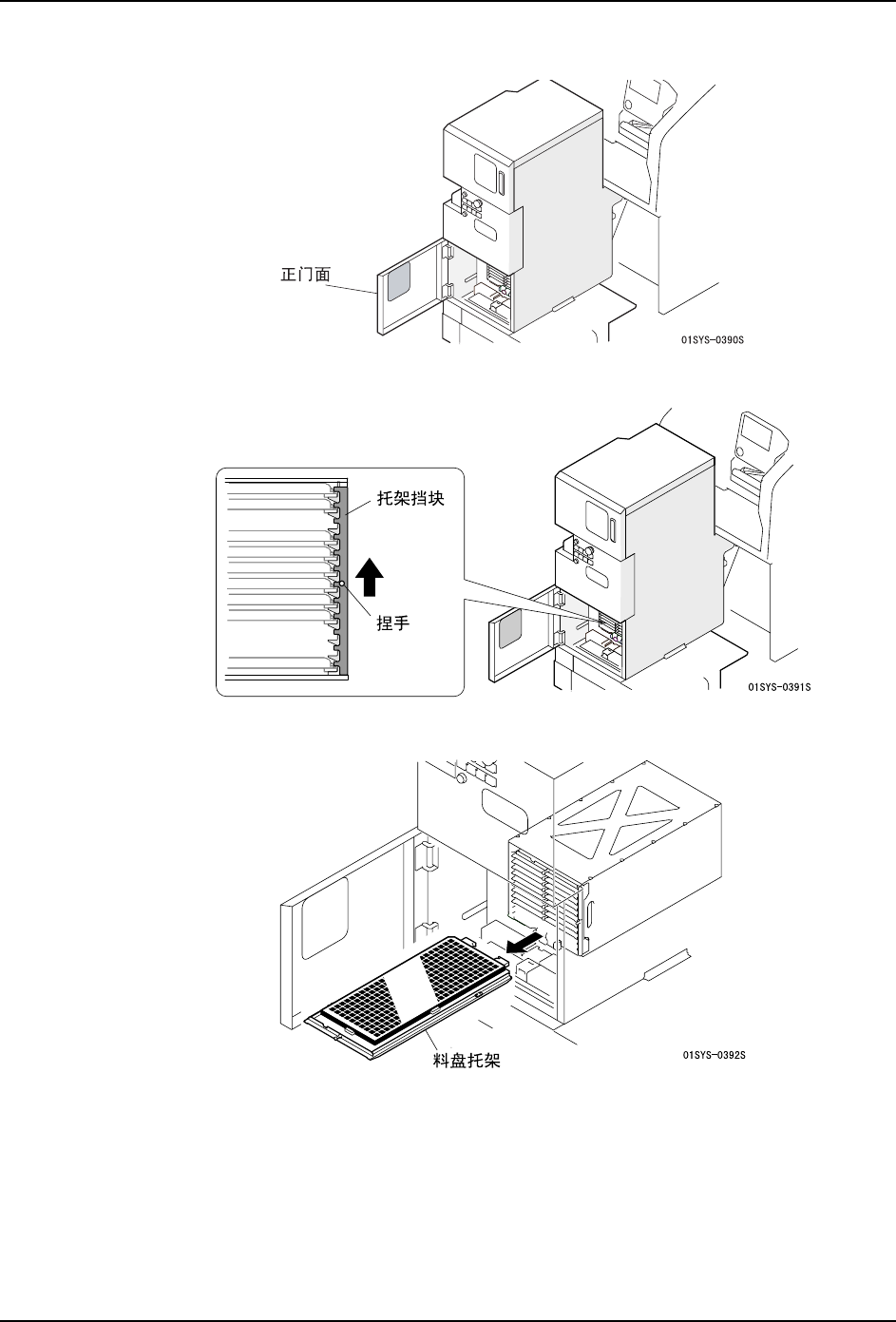

1. 打开料盘单元 -LTC 的正面门 . 请打开下层的门。

2. 请拿住捏手，抬起托架挡块。

3. 从料槽 12 上取出料盘托架。

4. 请按下操作面板的 OK 按钮。

4. 生产 QD142-09

94 NXT II 系统手册

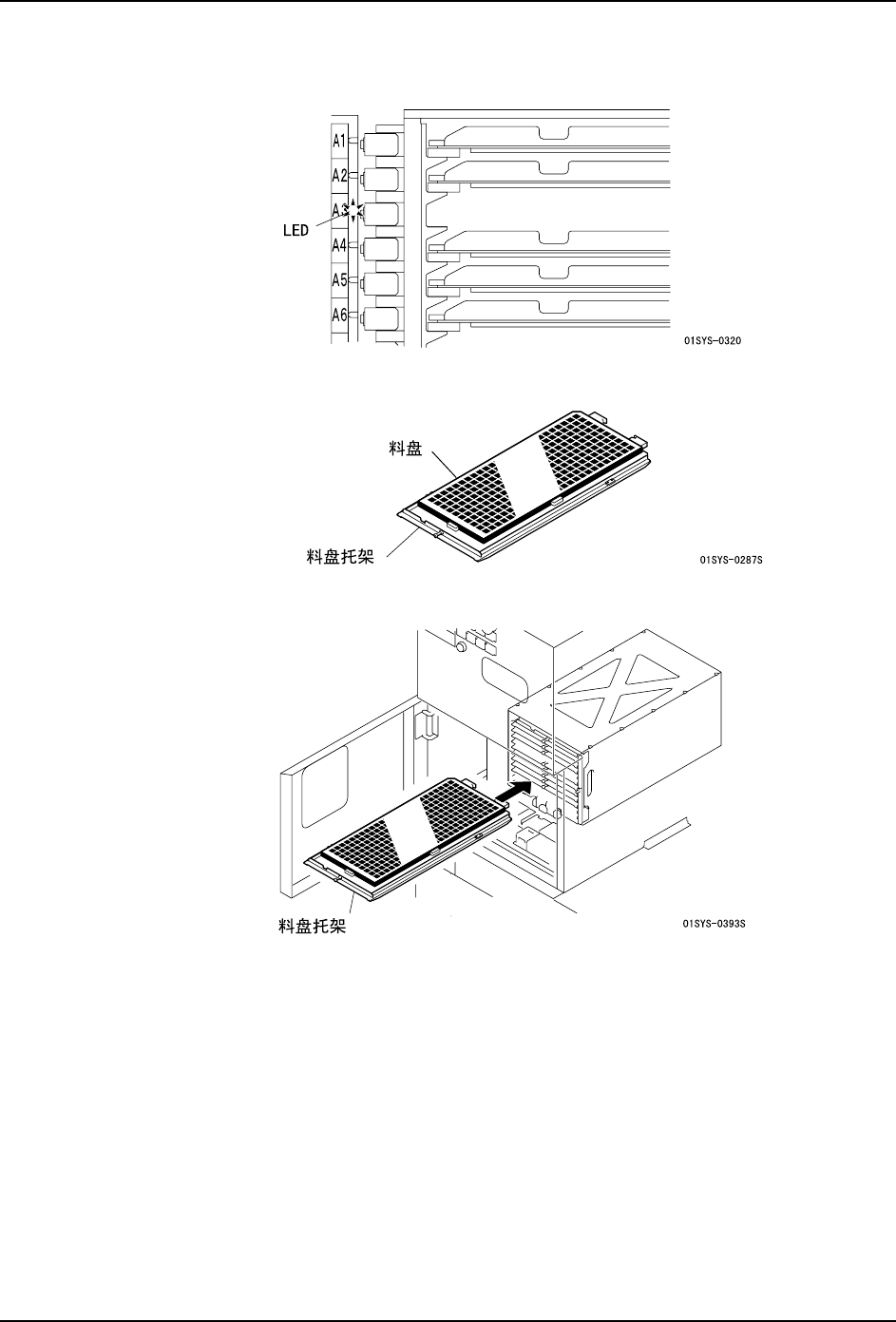

5. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的

料槽，LED 闪烁着。

6. 将料盘安装到料盘托架上。

7. 将料盘托架安装到对象料槽上。

注意 )将料盘托架安装到料槽中的时候，请轻轻地安装，以免料盘受到冲击。

8. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 "4.8.6 指定料盘元件的

吸取开始点 "。

9. 请按下操作面板的 OK 按钮。
