7. 辅助软件 QD142-09
382 NXT II 系统手册

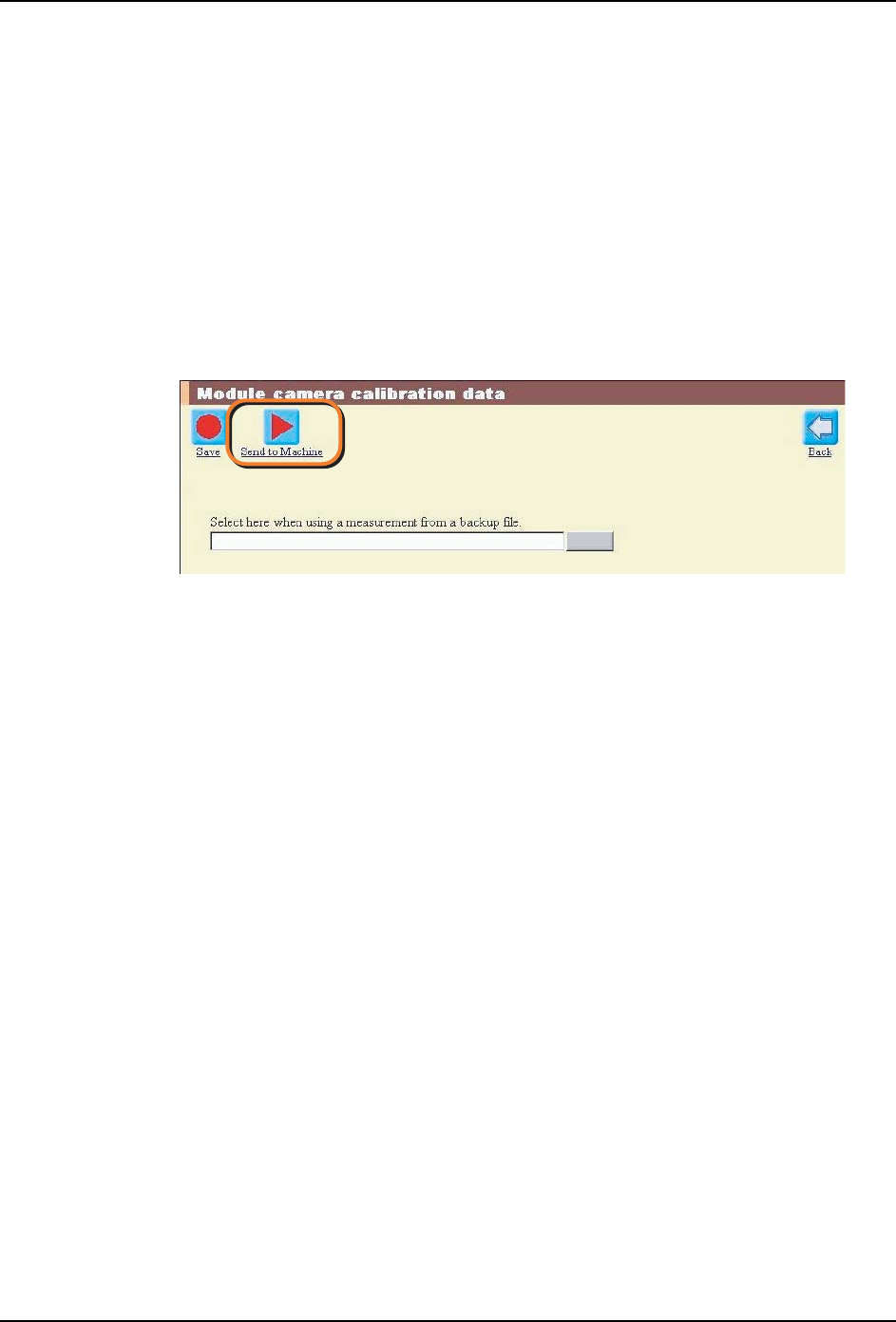

将模组相机固有值测定数据注册到机器中
由于 CPU 箱的更换等导致机器失去了测定数据时，请按照以下的步骤将模组相机固有值测定
数据从 PC 中注册到机器。
1. 将料站倾斜测定用软件加载到模组中。详细作业内容请参照前述的 [ 料站倾斜测定用软
件的直接加载 ]。
2. 从辅助软件的机器辅助软件的部分中选择对象模组，点击 [ 固有值管理 ]。
3. 从 [ 固有值管理 ] 菜单中选择 [ 模组相机固有值测定数据 ]。
4. 点击 [ 参照 ...]。从所显示的对话框中选择被保存在 PC 中的所选择的模组的模组相机固
有值测定数据。
5. 请点击 [ 注册到机器 ]。所选择的文件被发送到模组中。
6. 结束数据的传送后，点击 [ 关闭 ] 就会返回到主菜单。
01SYS-0440E
Browse
QD142-09 8. NXT-2 软件工具
NXT II 系统手册 383
8. NXT-2 软件工具
8.1 概要
在 NXT-2 系统 CD-ROM 中，放入了在辅助软件中无法实现的特别工具。
软件 说明
Image Viewer 为了显示从机器上取得的影像而使用。可以显示
影像信息、影像处理的详细信息、以及所发生的
错误。这个软件通过 CD 安装到用户 PC 后使用。
存在于 CD-ROM 的基本目录的 ViewerSoft 文件夹
中。
NetworkSetting 进行基座的网络设定。变更网络设定时，有必要
知道基座当前的 IP 地址。该软件存在于 CD-ROM
的 NXT 文件夹中 , 无需安装这个软件。
VersionUp 将当前的控制软件的版本变更为 CD-ROM 中的版
本时使用。进行版本更新时，有必要预先知道基
座的当前 IP 地址。仅限于在使用辅助软件不能
更新控制软件时才请使用这个软件。该软件存在
于 CD-ROM 的 NXT 文件夹中 , 无需安装这个软件。
AsciiToBin 将 ASCII 格式化文件变换成二进制格式文件时使
用。该软件存在于 CD-ROM 的 NXT\Tool 文件夹中
, 无需安装这个软件。
EmergencyInstaller 因为某钟错误原因，不能正常地进行各种项目的
版本更新时使用。将要版本更新的项目直接与 PC
连接，使软件运行。该软件存在于 CD-ROM 的
NXT\Tool 文件夹中 , 无需安装这个软件。
MotionToolMini 伺服记数值的显示、NXT 机器的伺服参数的版本
更新、以及进行原来位置的复位时使用。从 CD-
ROM 的 NXT 文件夹中找出并安装。
TcpIpSetting 基座处于紧急模式下引导的时候，为了变更基座
的网络设定而使用。与 NetworkSetting 工具不
同，即使不知道当前的 IP 地址也可以进行操作。
软件在紧急模式中使用默认值 IP 地址进行基座
的搜索。该软件存在于 CD-ROM 的 NXT\Tool 文件
夹中 , 无需安装这个软件。
EquipmentCheck 能够进行所指定模组的各单元的信息取得和 I/O
状态及单动动作的确认。是一种在进行维修保养
时及故障发生时帮助进行恢复作业的工具。
MEdit 使用该软件能够进行 Job 数据的基本的编辑作
业。另外。使用该软件也能够取得机器中的
Job。数据编辑后，将变更反映到总目录中并进
行向机器重新传送编辑数据。
Data Checker 使用该软件能够对 MEdit/Fuji Flexa 中编辑的
Job 进行基本的检查。条件是在创建 NXT-2 用
Job 时使用的 Fuji Flexa 被安装着。请从辅助软
件的下载处下载数据检查器安装程序。
8. NXT-2 软件工具 QD142-09
384 NXT II 系统手册
以上针对在 CD-ROM 中当前可以利用的工具清单进行了简单说明。
8.2 Image Viewer
使用这个软件可以将从机器取得的影像的处理结果进行显示和检查。
8.2.1 Image Viewer 的安装
1. 将 CD-ROM 插入 CD-ROM 硬驱中。
2. [ 安装 / 版本升级 ] 画面自动启动。如果没有启动，请双击 CD-ROM 内的 [PMemu.exe]。
3. 请从 [ 安装管理电脑末端用的支持工具。] 的菜单中选择 [ 选择必要的信息进行安装 ]。
4. 在安装组件的选择画面中，在 [ViewerSoft] 中放入选择标记，点击 [ 下一步 ]。软件被
安装，显示最后的步骤。
5. 单击 [ 结束 ]，结束安装。

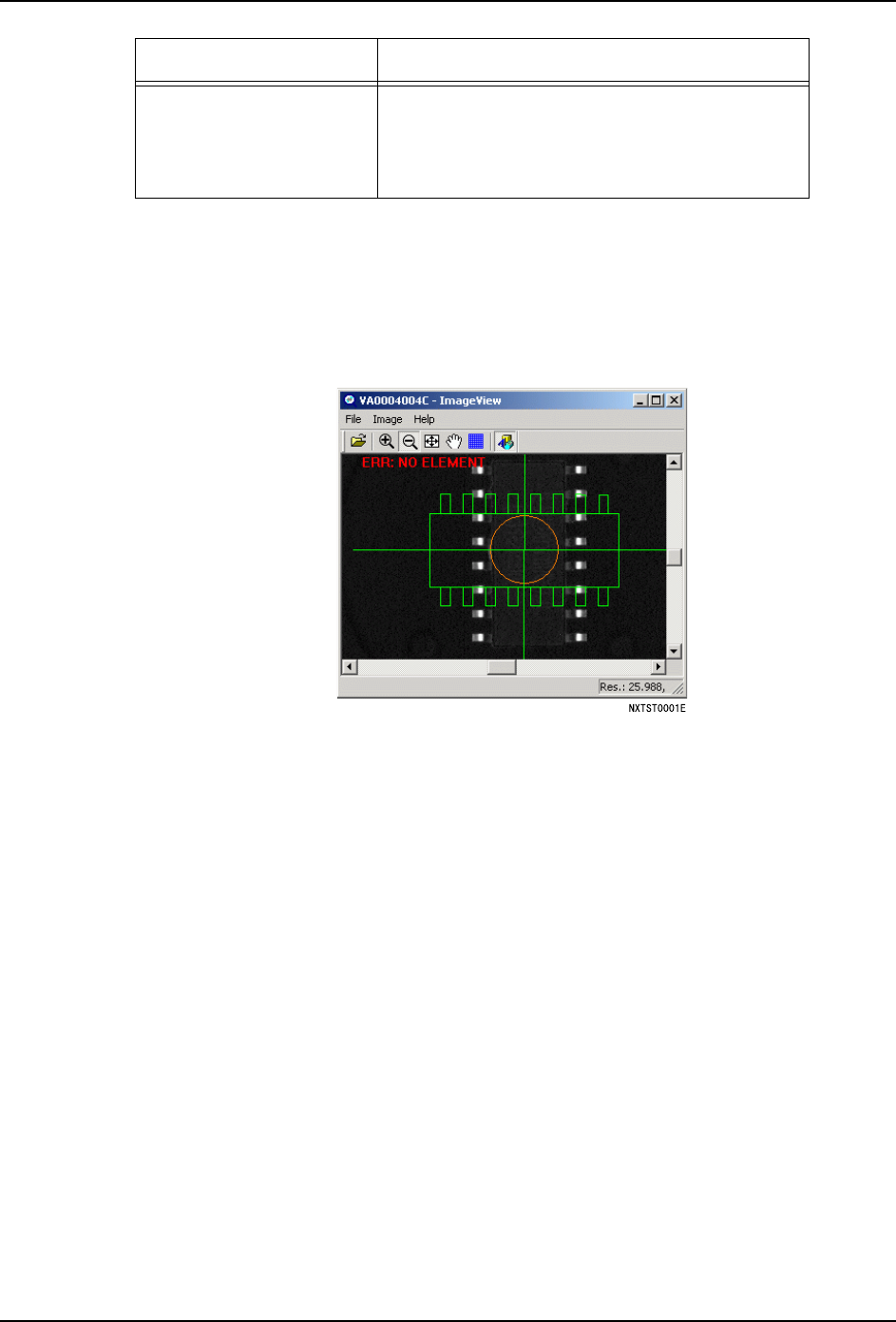

8.2.2 由 Image Viewer 进行影像的检查
1. 单击 [ 开始 ]，指向 [ 程序 ] 后显示出 [ImageViewer]。单击 [ImageViewer] 后，打开
[ImageView]。
2. 从[文件]菜单处单击[打开]。
3. 指定从机器处下载的影像文件的目录。
4. 双击选择的文件，在画面上显示出影像文件。
备注 )软件安装后，双击下载的影像文件后，可以打开 Image Viewer 内的影像。
IPS Viewer 是使用带元件侧面识别功能工作头时，将通过辅
助软件取得的，根据 IPS(Intelligeng Parts
Sensor) 的各种判定结果，在 PC 上进行确认的工
具。除了可以通过图像确认吸嘴的状态和元件的
吸取状态等，也可以确认判定时使用的参数。
软件 说明
