7. 辅助软件 QD142-09 352 NXT II 系统手册 料尽停止信息 以一览显示不同模组、 不同时间区间由于料尽而产生的停止时间 。 括号内的数字表示 料尽停 止时间 （秒） 。
QD142-09 7. 辅助软件
NXT II 系统手册 351
趋势信息
[ 趋势 ] 页面的上部显示图表，下部显示所选择的期间中的有关模组的信息。
在页面上部所显示的图表表示各个单位时间段的电路板的生产总数和生产预定生产数所需
要的时间。
号码 说明
1 左侧的数字表示电路板的生产总数。
2 右侧的数字表示单位时间内的电路板的生产块数。
3 浅蓝色的折线图表示在计划时间内应该生产的电路板的生产总数。
4 橘黄色的折线图表示实际生产成绩的进展。
5 绿色的柱形图表示在单位时间内进行的定额生产。表示生产基本上是按单
位时间的定额进行的。
6 蓝色的柱形图表示在单位时间内进行了超过定额的生产。柱从中心线向上
方越长，表示超过预定的完成率越高。
7 红色的柱形图表示在单位时间内没有完成定额生产。柱从中心线向下方越
长，表示没有达到预定的完成率越高。
8 当前选择的区间以奶油色涂满。
NXTAS0011
7. 辅助软件 QD142-09
352 NXT II 系统手册

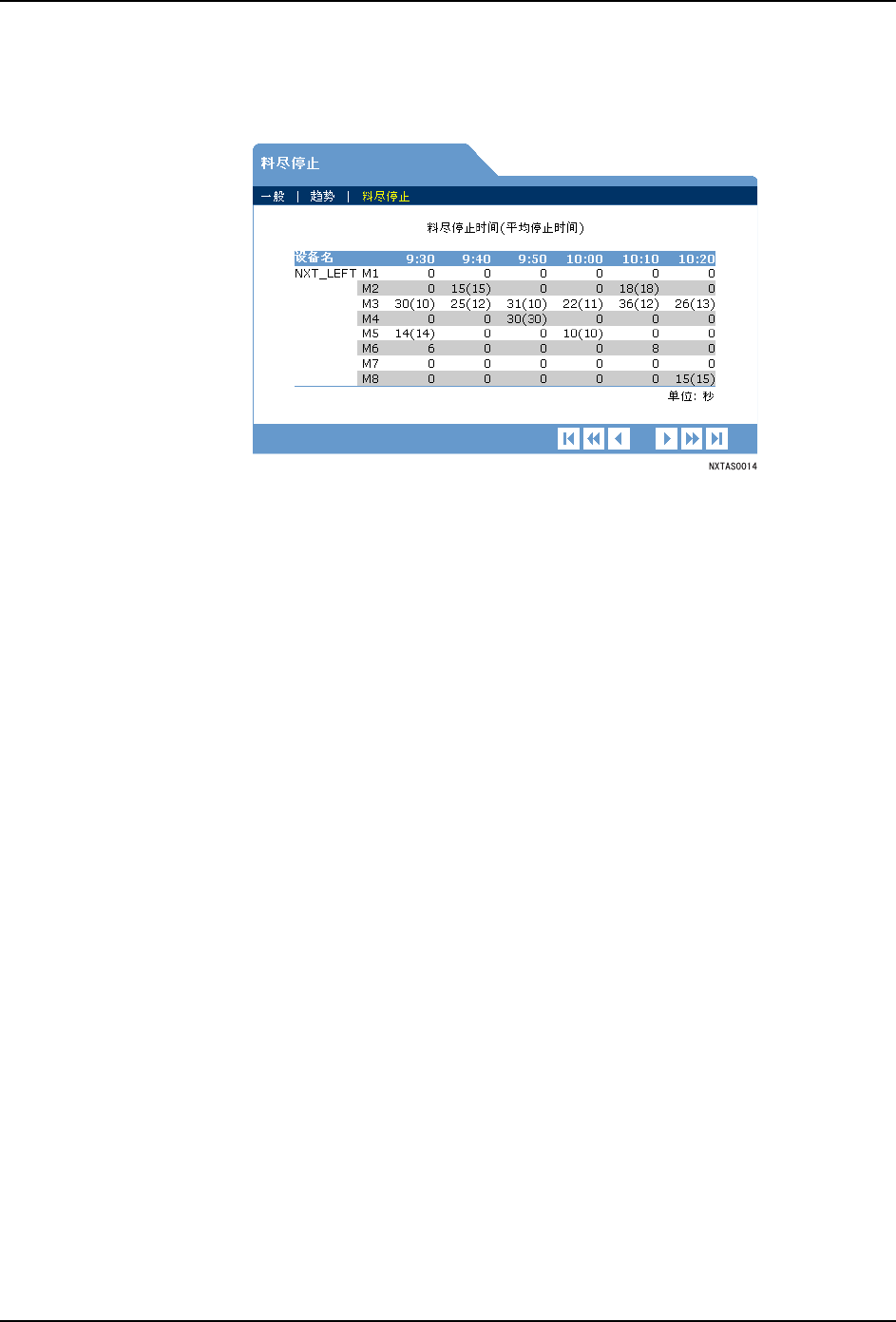

料尽停止信息
以一览显示不同模组、不同时间区间由于料尽而产生的停止时间。括号内的数字表示料尽停
止时间 （秒）。
QD142-09 7. 辅助软件
NXT II 系统手册 353
7.4.3 生产时间以及生产时间以外信息的显示
单击应用图表后，显示出所选择的模组的指定期间的生产时间。
生产时间的显示
根据设定显示，可以显示不同料槽或者不同吸嘴的补件错误信息。
号码 说明
1 指定设定显示。
2 显示发生的所有的补件错误的一览表。
3 显示各个补件错误的因素的错误发生次数。
4 显示发生的错误编码的一览表以及其错误内容和发生次数。
5 选择 [ 按料槽分 ] 显示后，显示该料槽的各个吸嘴的发生错误次数。另外，
选择 [ 按吸嘴分 ] 的显示后，显示按指定的吸嘴的各个料槽的发生错误次
数。
