5. 换线 QD142-09 230 NXT II 系统手册 2. 请将 PCU 靠近基座的前面。 请慢慢推 PCU， 将导向臂插入基座的开口部。 当 PCU 被正确插 入时，导向臂就会自动被夹紧。 备注 )根据地面的情况 ，有时导向臂与开口部 的高度部会不一致。 因此， 在插入时一边目视 导向臂的高度一边推入 PCU。当高度不一致时，请旋转手柄进行微调整后插入。 3. 请握住 PCU 滑动锁定解除杆，使 PCU 本体向前方滑动。 备注…
QD142-09 5. 换线
NXT II 系统手册 229
5.4.2 供料器成批更换的方法
1. 请选择 [ 供料器的成批更换 ] 菜单，按下 OK 按钮。
2. 显示更换向导画面。请根据向导更换料站托架。
料站托架的卸下
此处，说明在 M6-2 模组中的操作，M3-2 模组时的卸下步骤也同样如此。

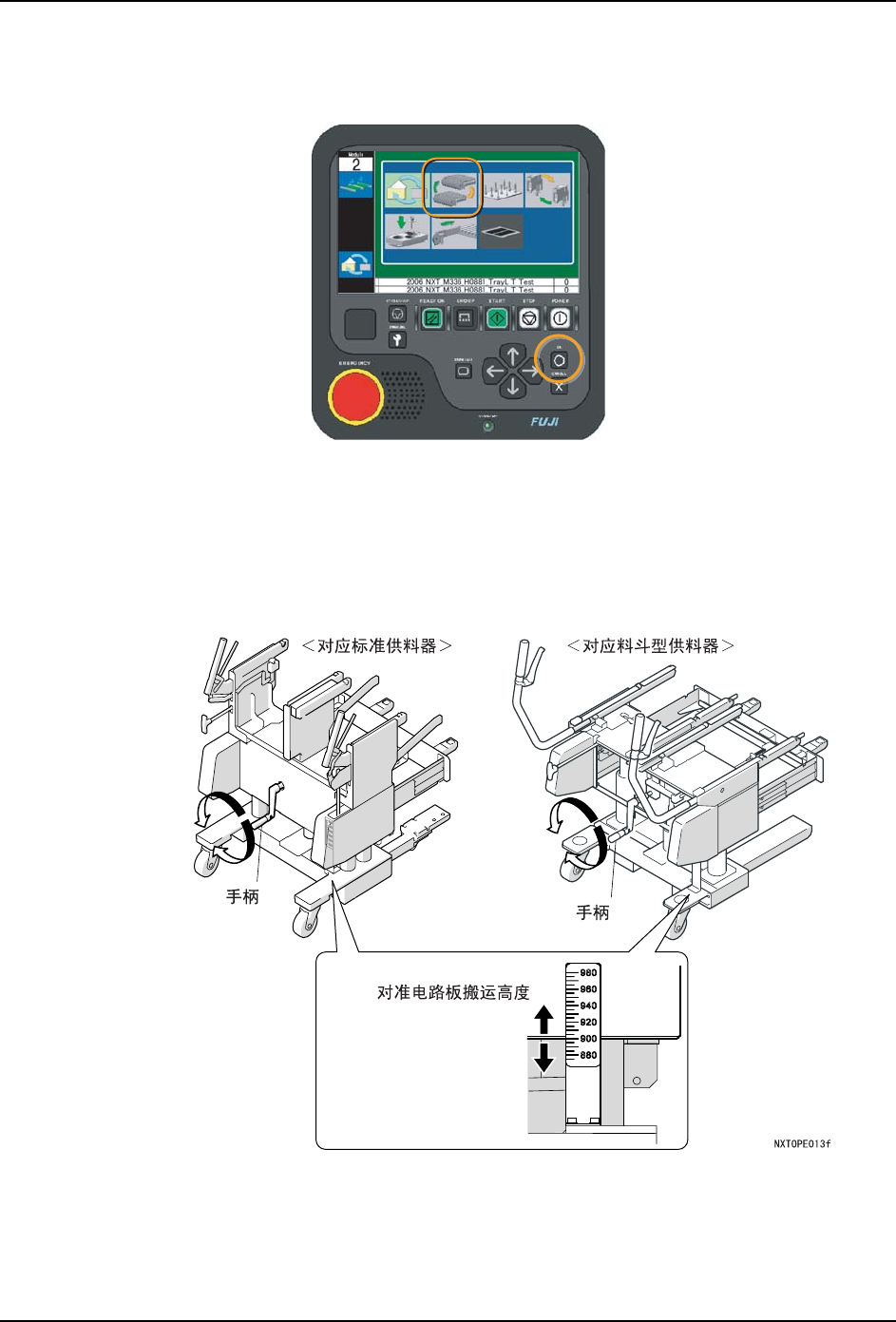

1. 准备 PCU。旋转手柄使 PCU 上下移动，请确认刻度使之对准机器的电路板搬运高度。
01SYS-0459
5. 换线 QD142-09
230 NXT II 系统手册

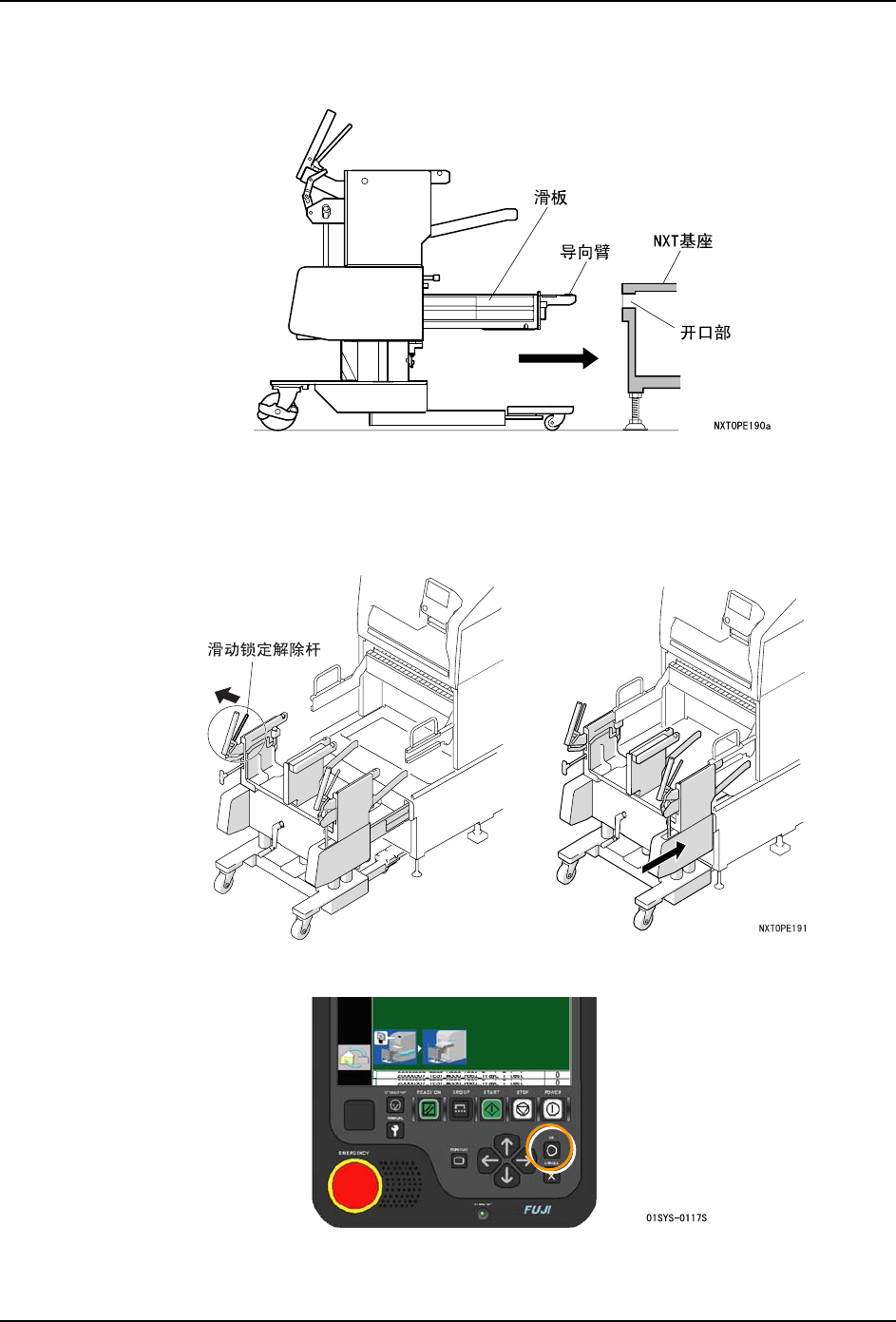

2. 请将 PCU 靠近基座的前面。请慢慢推 PCU，将导向臂插入基座的开口部。当 PCU 被正确插
入时，导向臂就会自动被夹紧。
备注 )根据地面的情况，有时导向臂与开口部的高度部会不一致。因此，在插入时一边目视
导向臂的高度一边推入 PCU。当高度不一致时，请旋转手柄进行微调整后插入。
3. 请握住 PCU 滑动锁定解除杆，使 PCU 本体向前方滑动。
备注 )只有握住解除杆，锁定才会被解除。
4. 请按下 OK 按钮。料站托架被松开。
QD142-09 5. 换线
NXT II 系统手册 231

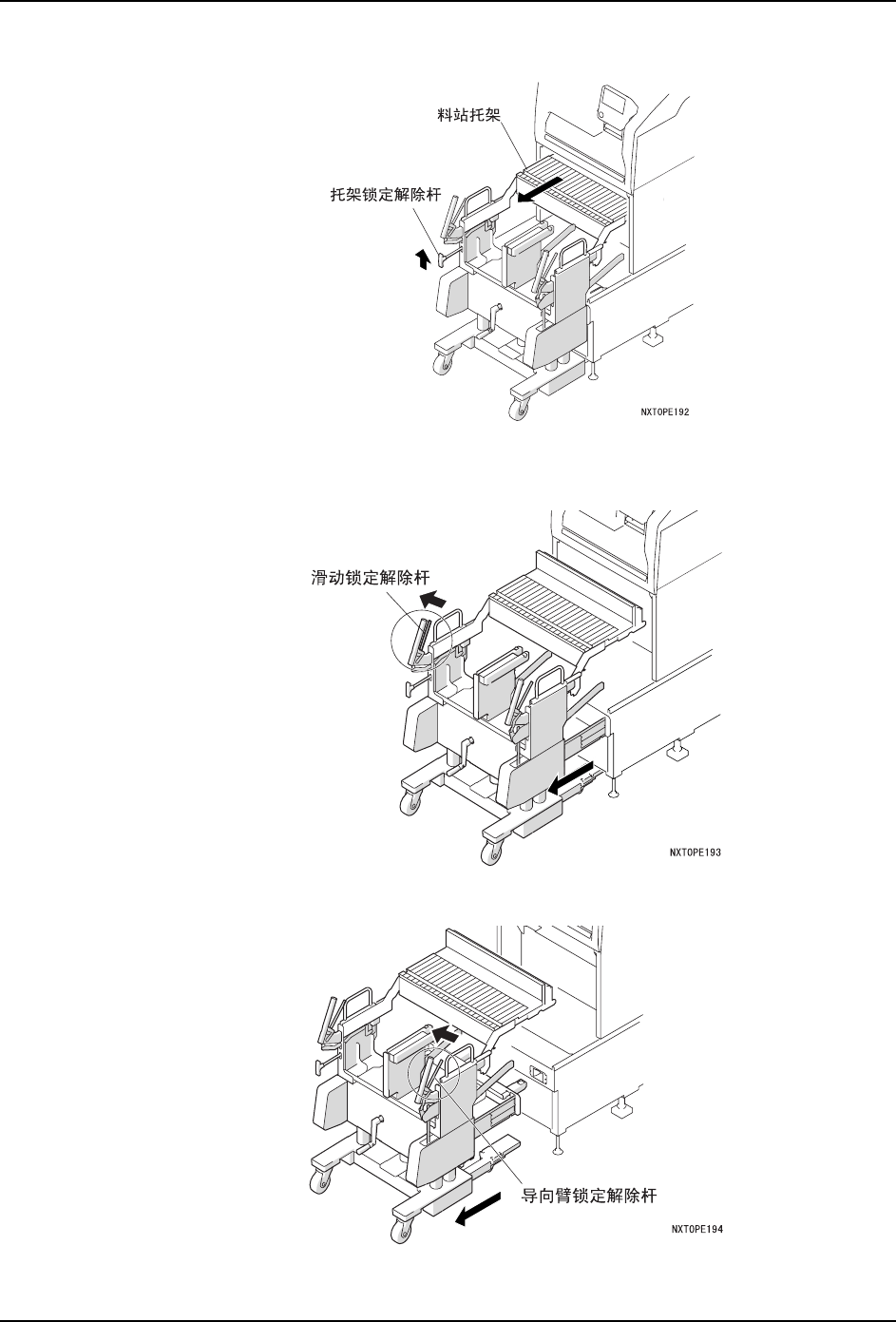

5. 请提起托架锁定解除杆后，拉出料站托架。
备注 )转移到 PCU 上的料站托架被自动锁定。
6. 请握住滑动锁定解除杆，将 PCU 本体向后方滑动。
7. 请握住导向臂解除杆，慢慢拉出 PCU 使之脱离基座。
