QD142-09 4. 生产 NXT II 系统手册 65 4.7.2 向导画面和补充步骤 （Verify OFF 时） 请确认元件补充向导画面。
4. 生产 QD142-09
64 NXT II 系统手册
10.当完成所有的补充后，就会显示按下 COMPLETE 按钮的向导画面。
备注 )即使没有完成所有料盘的补充，如果生产中需要的料盘已被安装，就能够重新开始生
产。这时，也会显示按下 COMPLETE 按钮的向导画面。
11.请拿住捏手，放下托架挡块。
12.请关闭正面门，按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，以免料盘单元 -LT 受到冲击。
6<6
&203/(7(
ᣝ䪂
&203/(7(
ᣝ䪂
QD142-09 4. 生产
NXT II 系统手册 65

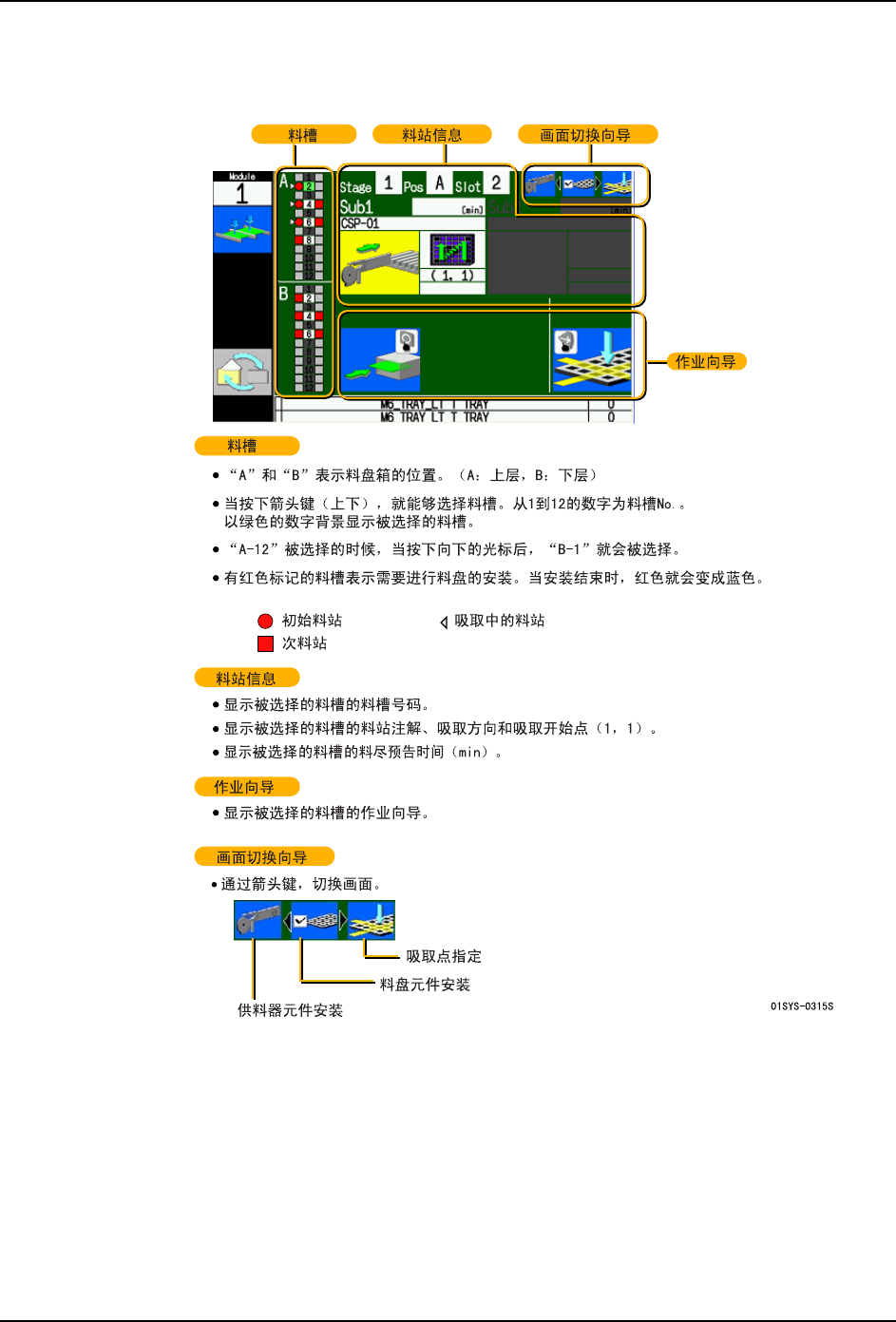

4.7.2 向导画面和补充步骤 （Verify OFF 时）
请确认元件补充向导画面。
4. 生产 QD142-09
66 NXT II 系统手册
1. 打开料盘单元 -LT 的正面门。正面门有上下 2 扇。请打开要补充料盘一侧的门。
2. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的
料槽，LED 闪烁着。
3. 请拿住捏手，抬起托架挡块。
4. 从补充对象的料槽上拔出料盘托架。
注意 )补充对象的料槽的 LED 闪烁着。
