QD142-09 5. 换线 NXT II 系统手册 265 5. 请使用 KIT Manager 或 KIT Ha ndy 进行料盘验证。 a. 在 KIT Handy 画面或 KIT Manager 画面上选择要补充的料槽。 b. 使用 KIT Handy 或手持式扫描器扫描元件条形码或 DID。如果运用了带位置检查的料盘验证时，请扫描 FIDL （托架）和 DID （料盘）。备注 )于料盘的验证检查，请参照 [F…

5. 换线 QD142-09

264 NXT II 系统手册

5.8.2 料盘的安装步骤（Verify ON 时）

请确认料盘安装向导。

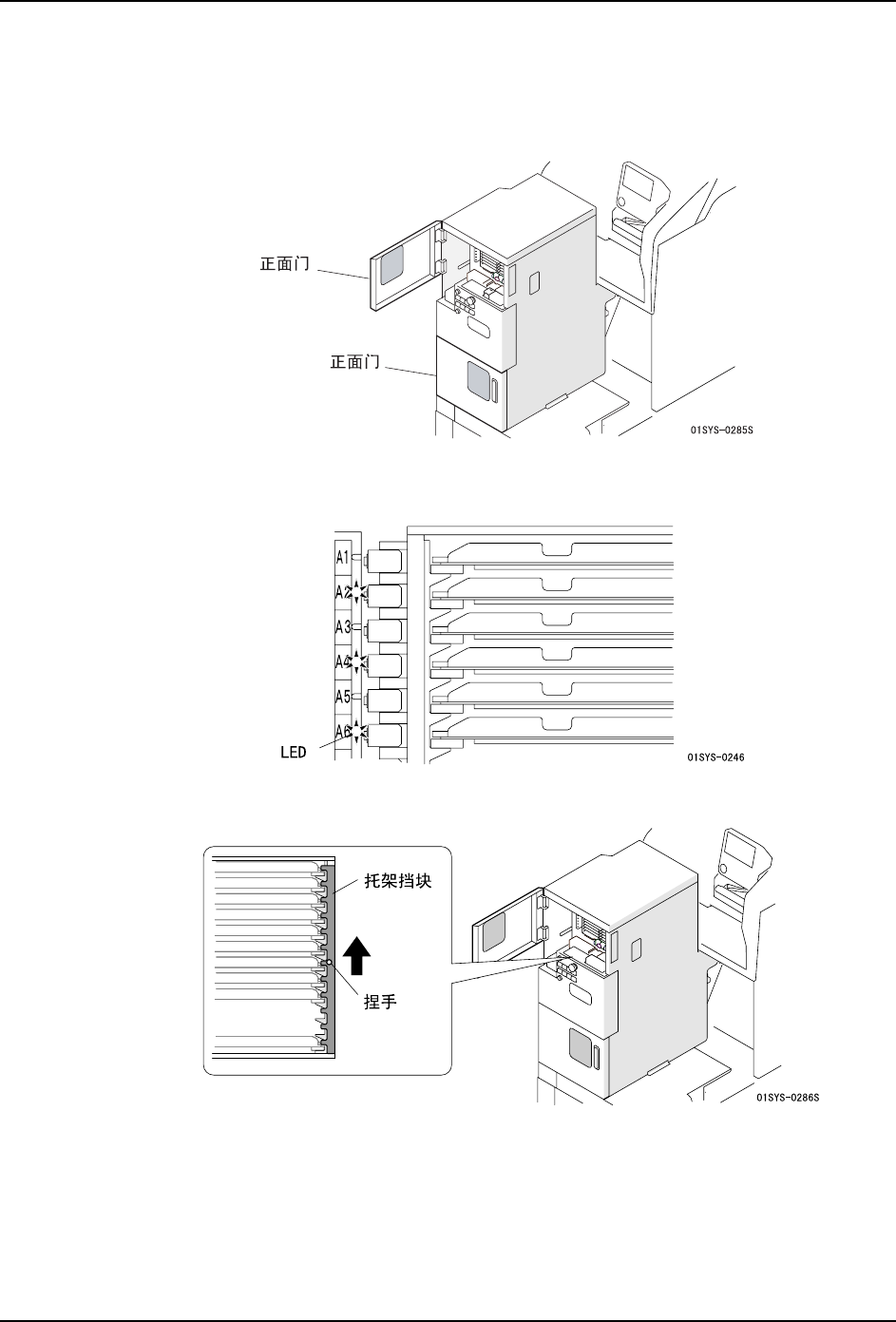

1. 打开料盘单元 -LTC 的正面门。正面门有上层和下层 2 扇。请打开要补充料盘的一扇门。

2. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的

料槽，LED 闪烁着。

3. 请拿住捏手，抬起托架挡块。

4. 从要补充的料槽上取出料盘托架。

QD142-09 5. 换线

NXT II 系统手册 265

5. 请使用 KIT Manager 或 KIT Handy 进行料盘验证。

a. 在 KIT Handy 画面或 KIT Manager 画面上选择要补充的料槽。

b. 使用 KIT Handy 或手持式扫描器扫描元件条形码或 DID。如果运用了带位置检查的料

盘验证时，请扫描 FIDL （托架）和 DID （料盘）。

备注 )于料盘的验证检查，请参照 [Fujitrax Verifier 用户手册 ] 的 [5. 料盘元件的验证 ]。

6. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 "4.8.6 指定料盘元件的

吸取开始点 "。

7. 将料盘安装到料盘托架上。

8. 将料盘托架安装到对象料槽上。

注意 )将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。

备注 )想要改变料槽的顺序时，请通过操作面板的箭头键（上下）变更料槽，然后安装料盘。

9. 如果有其他料槽的料盘更换的向导，请重复上述 4. 项～ 8. 项。

5. 换线 QD142-09

266 NXT II 系统手册

10.当完成所有的补充后，就会显示 COMPLETE 按钮按下的向导画面。

11.请拿住捏手，放下托架挡块。

12.请关闭正面门，按下 COMPLETE 按钮。
