4. 生产 QD142-09
48 NXT II 系统手册
料带拼接的时机和卷曲料带时的注意
料带拼接是在所使用的料带元件剩余不多时开始进行的作业。如果在元件还有较多的情况
下进行拼接，则会导致被卷曲的料带超过料卷直径。
在此状态下安装料卷托架后，除了料带和供料器产生干涉，也会导致外沿松开的料带扭曲，
成为料带送料不良的原因。
请注意，不要使被卷曲的料带超过元件料卷的直径。
运用供料器自由配置功能时的注意事项
在供料器自由配置功能运用时的料尽预告画面上显示被安装了供料器的料槽和Job中所指定
的料槽。对被安装在 [ 现在位置 ] 的料槽上的供料器进行料带拼接。
该画面上，发生了料尽预告的供料器是被安装在 [1-1-20-0] 上的供料器，Job 中所指定的
是 [1-1-11-0]。
6<66
ܗӊ᭭ो
ܗӊ᭭ो
᭭ᏺ
᭭ᏺ
6<66
ܗӊ᭭ሑ᭭キ
QD142-09 4. 生产
NXT II 系统手册 49
4.6.2 供料器的更换

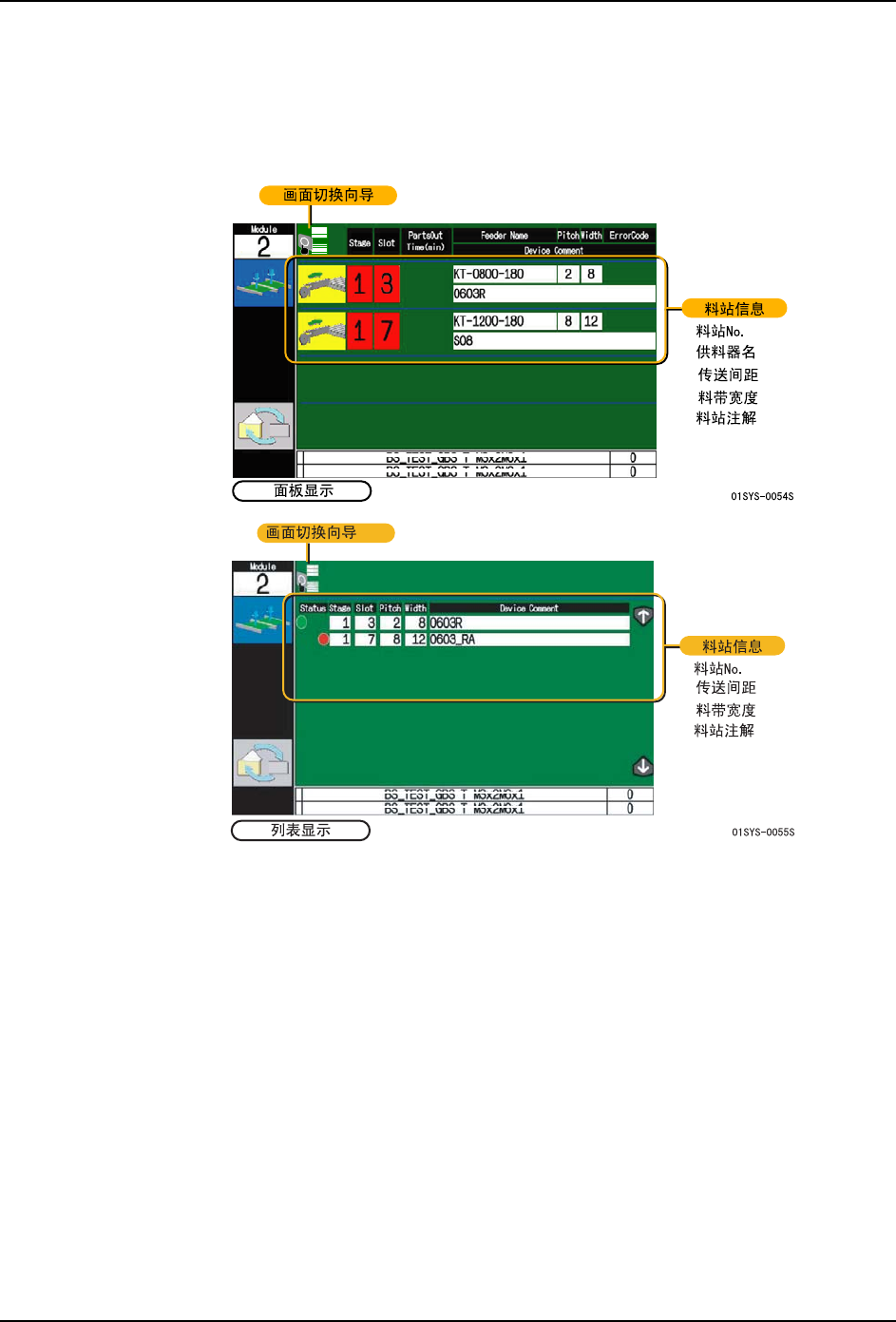

当生产中发生料尽时，就会显示供料器更换向导画面。
供料器更换向导画面有 [ 面板显示 ]和[列表显示]的2种类型。2个画面通过按下操作面
板的 OK 按钮进行切换。
在料槽信息中除了安装供料器时所需要的料槽 NO.，还显示料站注解等。
在 [ 面板显示 ] 画面上，能够知道需要哪个供料器。按照以下的优先顺序来显示。
·次料站组中的供料器是不能进行生产的供料器。
·初始供料器比次供料器优先显示。
·在相同条件下，从料槽 No. 小的供料器开始顺序显示。
在 [ 列表显示 ] 画面上，能够知道安装更换供料器的场所。按上下键（箭头键），画面就会
切换，能够参照全部供料器。
备注 )请根据作业向导画面的指示进行供料器更换操作。也可以在生产中进行供料器的更
换。另外，在这里虽然说明了料带供料器的卸下和安装方法，对于管装供料器的步骤也
同样如此。
使用和不使用 Fujitrax Verifier 时的作业是不相同的。不使用 Fujitrax Verifier 时，请
在操作画面上确认元件料尽后，跳到步骤 5。
4. 生产 QD142-09
50 NXT II 系统手册
1. 在机器的操作画面，KIT Manager 状态画面或者 KIT Handy 的元件状态画面上确认元件料
尽的预告显示。
2. 将和正在吸件元件相同的元件的新料卷安装到其他供料器上。
3. 使用 KIT Manager 制作 ID，或者使用 KIT Manager 或 KIT Handy 执行快速验证。（在料
站上安装供料器时，机器对供料器上的元件进行判别）。
备注 )使用 AVL 数据，安装和初始元件不同元件号码的元件时，请务必制作 ID。
4. 在机器的操作画面，KIT Manager 状态画面或者 KIT Handy 的元件状态画面上确认元件料
尽的警告显示。
5. 如果安装在前面门上的 LED 点亮 , 则说明该料槽上的供料器需要更换或者检查。确认红
色的 LED 后，提起供料器的夹杆后夹块松开，供料器的电源 OFF。
注意 )请不要拆下绿色或黄色的 LED 点亮料槽的供料器，有可能与正在进行元件吸取动作的
吸嘴发生干扰、破损。
6. 在提起夹杆的状态下，将供料器朝身体侧水平拉出。
注意 )请一定要在提起夹杆后拉供料器。没有提起夹杆而用力拉供料器，会造成插头的接触
不良及供料器内部的电路板损坏。
7. 请继续用力握住供料器手柄，向身体侧拉。
注意 )为防止供料器落下，拉出时请用力握住手柄。
