4.12.14 设定料盘单元吸取顺序
料盘元件的吸取顺序有可能与其他公司的机器不同
在辅助软件中如果变更料盘元件的吸取开始位置和吸取方向，即使是其他公司的机器上用
剩的料盘元件，也能够在 NXT-2 中使用。
辅助软件的设定
请在 [ 机器功能设定 ] 画面上进行料盘单元设定。

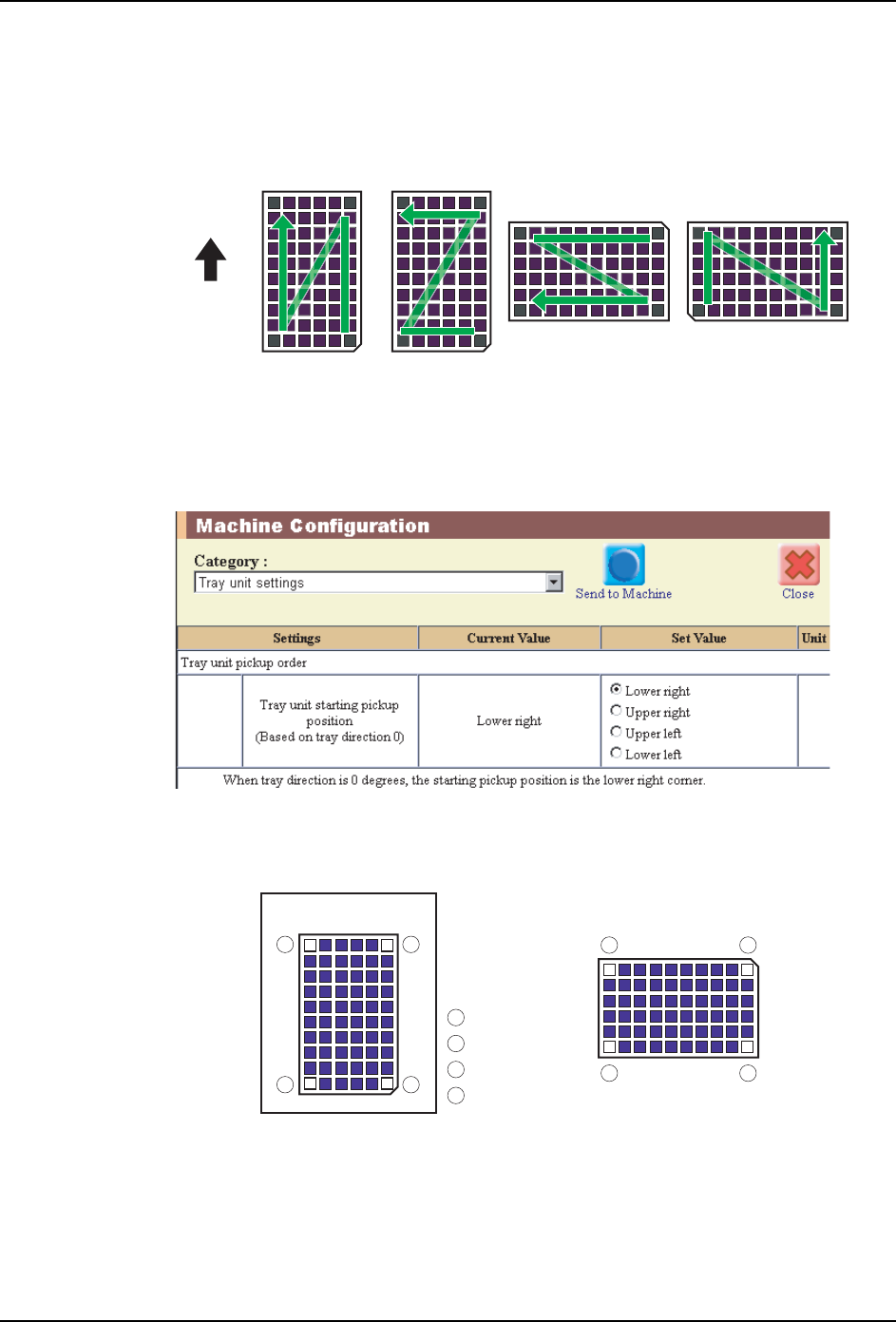

1. 在料盘单元吸取顺序设定中，请指定开始位置。
·[ 料盘单元吸取开始位置 ]：选择[右下]、[右上]、[左上]、[左下]中的一个。
备注 )设定值是以料盘方向 0 为基准时的开始位置。
6<66
ᅝ㺙ᮍ
01SYS-0478E
6<66
ᮍᑺ
ᮍᑺ
েϟ
েϞ
ᎺϞ
Ꮊϟ
QD142-09 4. 生产
NXT II 系统手册 169

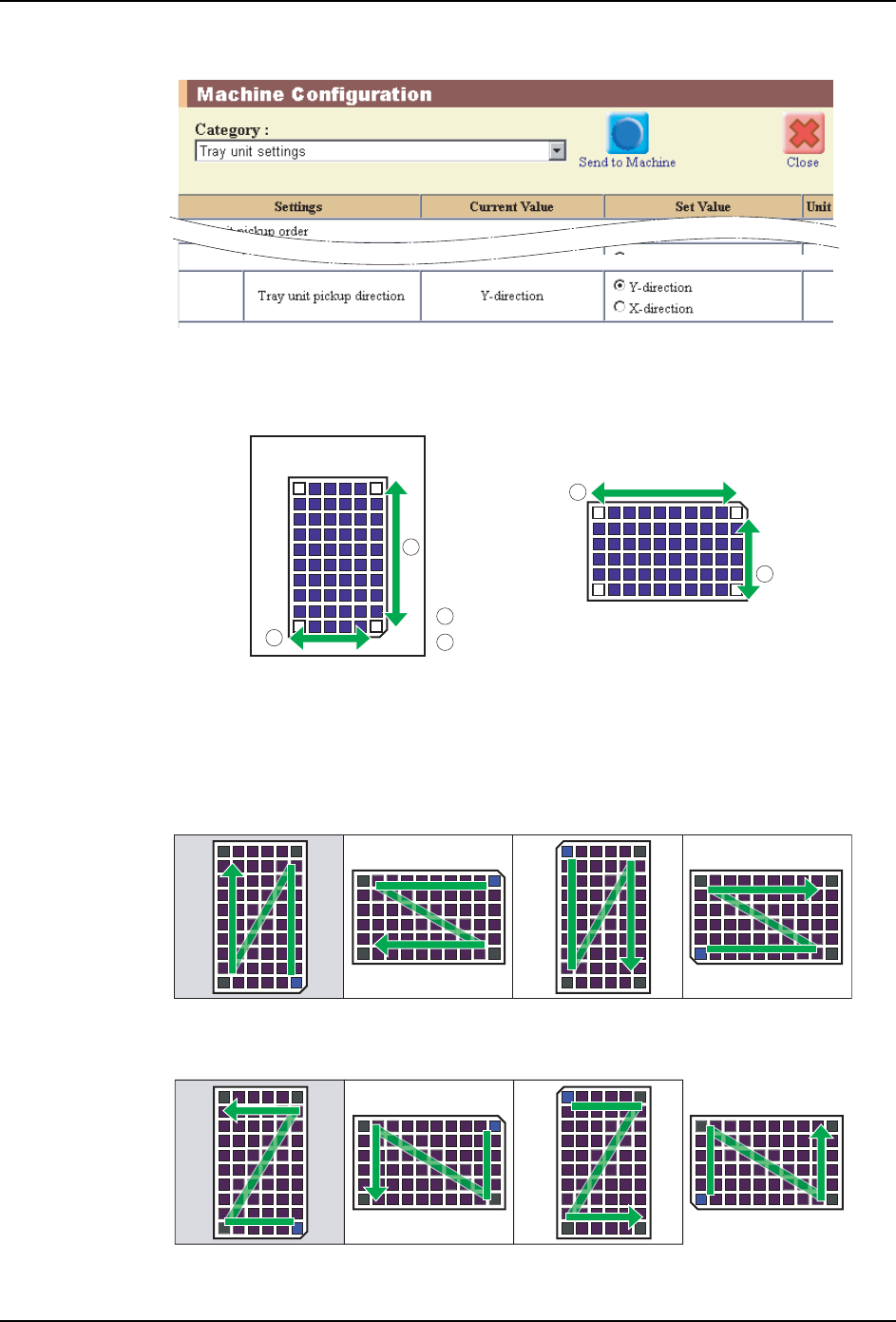

2. 在料盘单元吸取顺序设定中，请指定吸取方向。
·[ 料盘单元吸取方向 ]：选择 [X 方向 ]、[Y 方向 ] 中的一个。
备注 )设定值是以料盘方向 0 为基准时的方向。
吸取顺序的动作列表
通过料盘单元吸取顺序设定，能够进行以下的动作。
a. 设定值：右下 /Y 方向 （初始设定）
b. 设定值：右下 /X 方向
01SYS-0480E
6<66
ᮍᑺ
ᮍᑺ
<ᮍ
;ᮍ
6<66
ᮍᑺ ᑺ ᑺ ᑺ
6<66
ᮍᑺ ᑺ ᑺ ᑺ
4. 生产 QD142-09
170 NXT II 系统手册

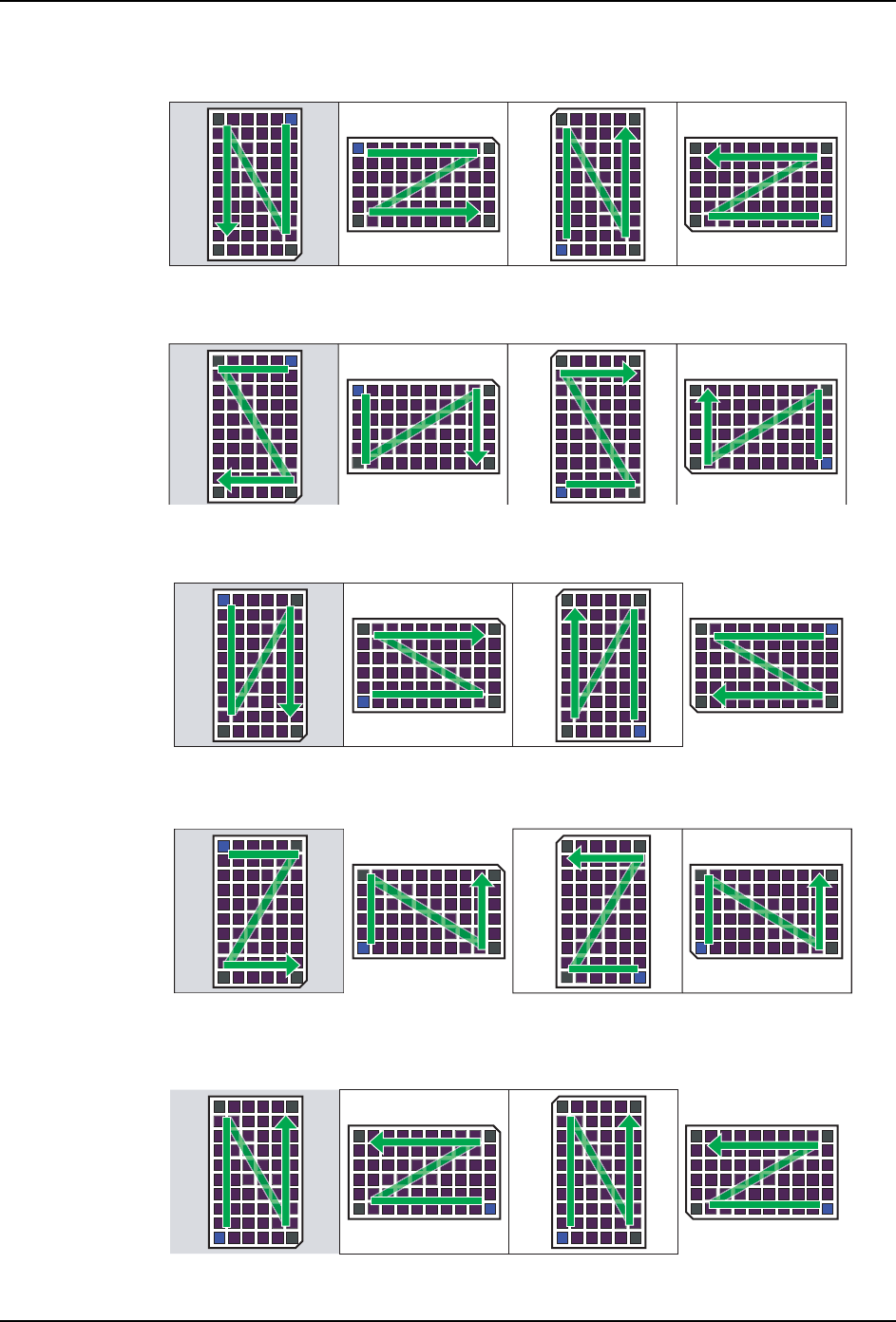

c. 设定值：右上 /Y 方向
d. 设定值：右上 /X 方向
e. 设定值：左上 /Y 方向
f. 设定值：左上 /X 方向
g. 设定值：左下 /Y 方向
6<66
ᮍᑺ ᑺ ᑺ ᑺ
6<6
6
ᮍᑺ ᑺ ᑺ ᑺ
6<66
ᮍᑺ ᑺ ᑺ ᑺ
6<66
ᮍᑺ ᑺ ᑺ ᑺ
6<66
ᮍᑺ ᑺ ᑺ ᑺ
