4. 生产 QD142-09 104 NXT II 系统手册 1. 打开料盘单元 -L 的正面门。 2. 从元件补充对象的料槽上拿出料 盘托架。 3. 将料盘安装到料盘托架上。 4. 一边确认操作向导画面， 一边将料盘 托架安装到正确的料槽位置上。 注意 )在将料盘托架安装到料盘箱内时，在不产生冲击的情况下将料盘托架放入最里面。 5. 需要指定料盘吸取点时，请在此设定。请 参照 " 4.9.4 指 定料盘元件的吸取开始点 &q…
QD142-09 4. 生产
NXT II 系统手册 103
4.9.2 向导画面和补充步骤 （Verify OFF 时）
请确认元件补充向导画面。
1
2
3
4
5
01SYS-0137S
4. 生产 QD142-09
104 NXT II 系统手册

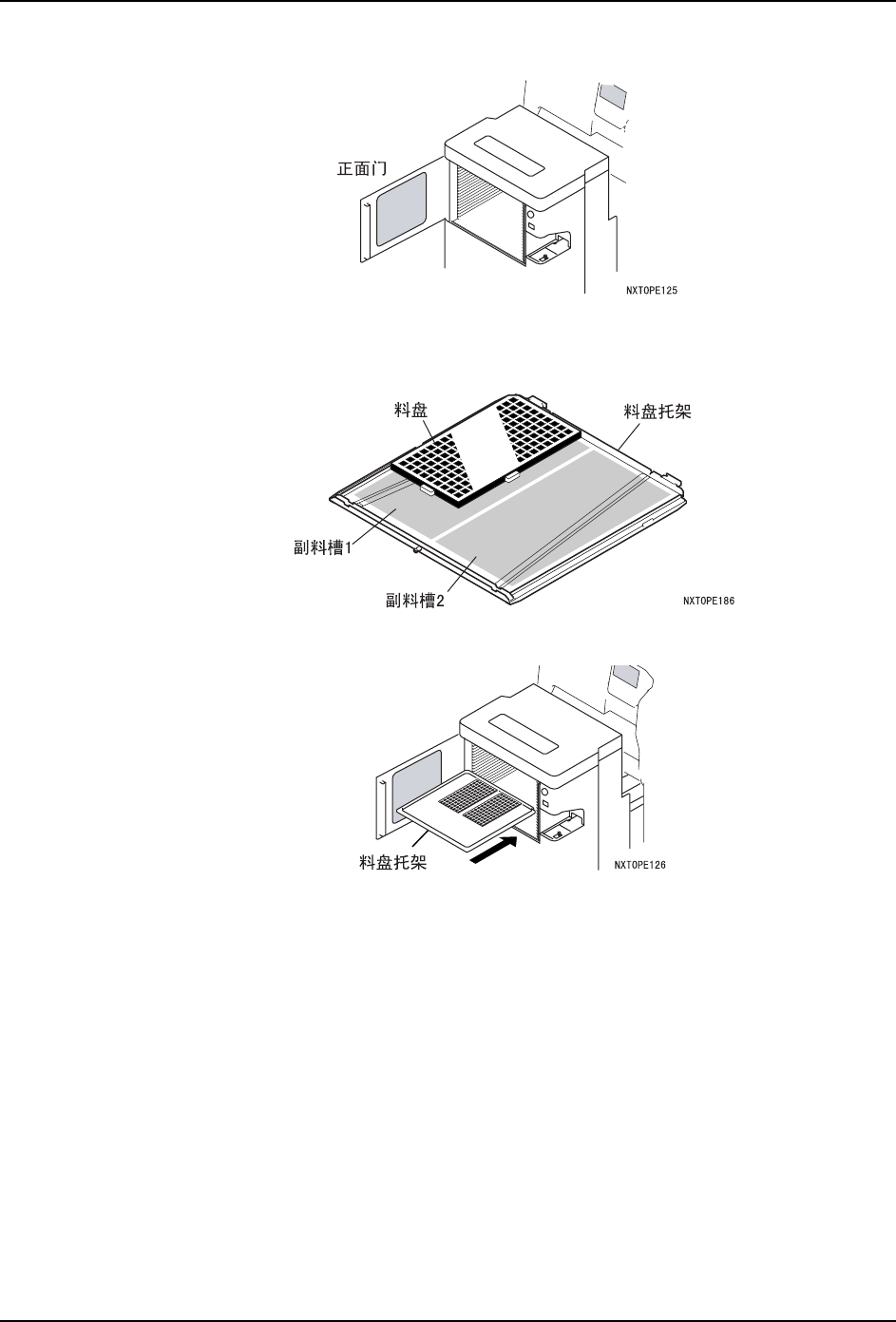

1. 打开料盘单元 -L 的正面门。
2. 从元件补充对象的料槽上拿出料盘托架。
3. 将料盘安装到料盘托架上。
4. 一边确认操作向导画面， 一边将料盘托架安装到正确的料槽位置上。
注意 )在将料盘托架安装到料盘箱内时，在不产生冲击的情况下将料盘托架放入最里面。
5. 需要指定料盘吸取点时，请在此设定。请参照 " 4.9.4 指定料盘元件的吸取开始点 "。
6. 按下操作面板上的 OK 按钮。
7. 如果有其他料槽有料盘更换的向导，请重复上述 2. 项～ 6. 项。
1
9
2
0
1
8
1
7
16
15
14
13
12
11
1
0
9
8
7
6
5
4
3
2
1
19
20
1
8
1
7
1
6
1
5
14
1
3
1
2
11
10
9
8
7
6
5
4
3
2
1
QD142-09 4. 生产
NXT II 系统手册 105

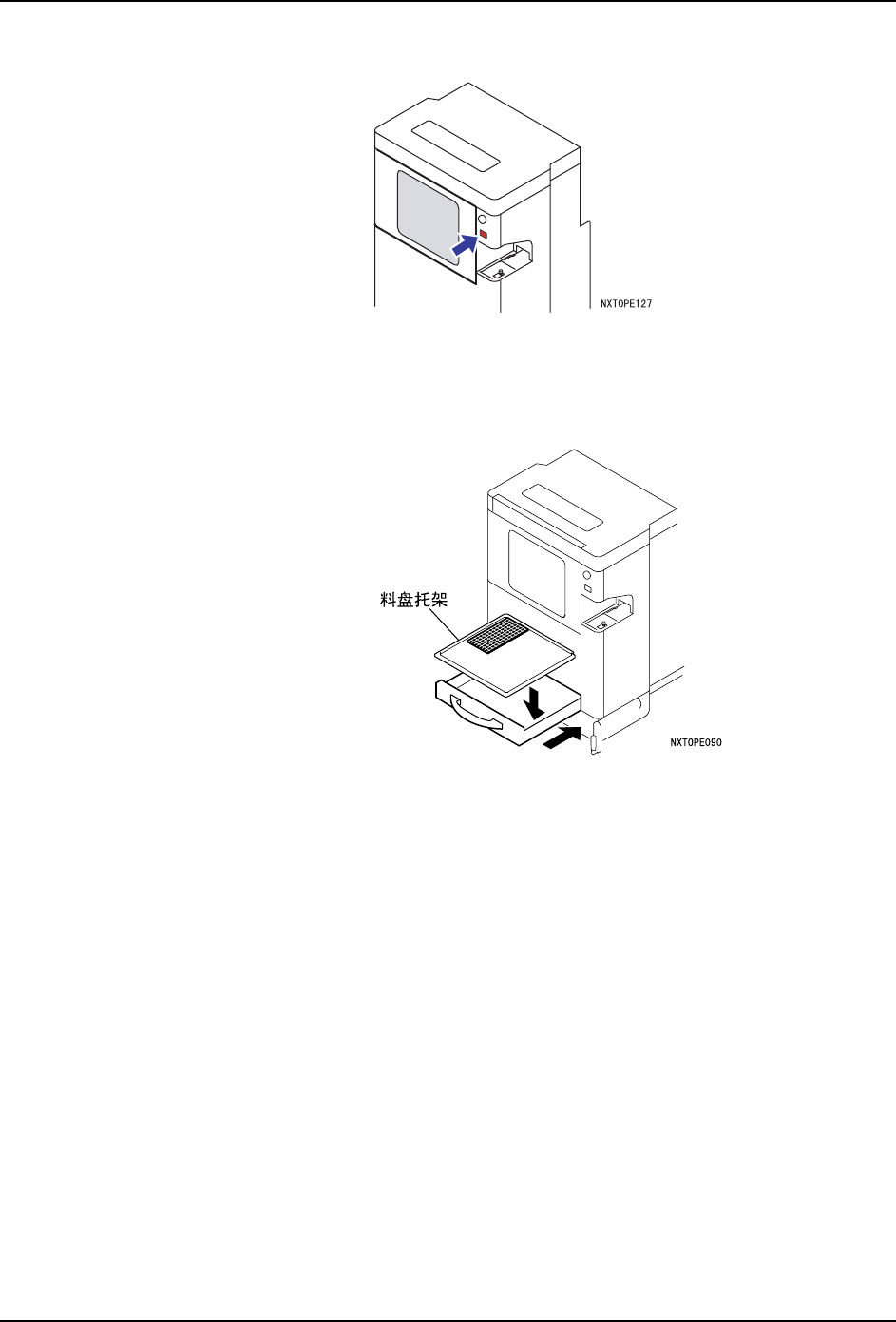

8. 请关闭门，按下 SUPPLY COPLT 按钮。
备注 )请轻轻关闭正面门，使得料盘单元 -L 不受到冲击。
在辅助软件的料盘补充动作的设定中，选择了 [ 从供应部的元件补充功能 ] 时，可以从供应
部进行元件的补充。通过和次料站并用，在供应部的料盘托架排出时也可以继续进行生产。
