LsrNXT2.pdf - 第173页
4. 生产 QD142-09 154 NXT II 系统手册 运用 3：生产中向补充用料盘箱补充元件 在 2 个料盘箱内安装相同的元件， 一个料盘箱作为生产用料盘箱， 另一个作为补充用料盘箱 进行运用的模式。 因为发生料尽的料盘移动到补充用料盘箱的废 弃料槽， 所以操作者根据向 导除去该料盘，进行元件补充。 备注 )上图说明了来自料盘箱 B 的补充模式。通过辅助软件的机器功能设定，也可以按照来 自料盘箱 A 的补充模式进行生产。 运用 …
QD142-09 4. 生产
NXT II 系统手册 153
4.12.9 料盘单元 -LT/LTC 的运用
在料盘单元 -LT/LTC 中，存在上下 2 个料盘箱。根据 Job 的设定和料盘箱的补充动作，能够
将更多的元件使用到生产中，对应生产中补充元件等 5 种生产形态。
备注 )关于 Job 的设定，请参照 NXT II 编程手册。

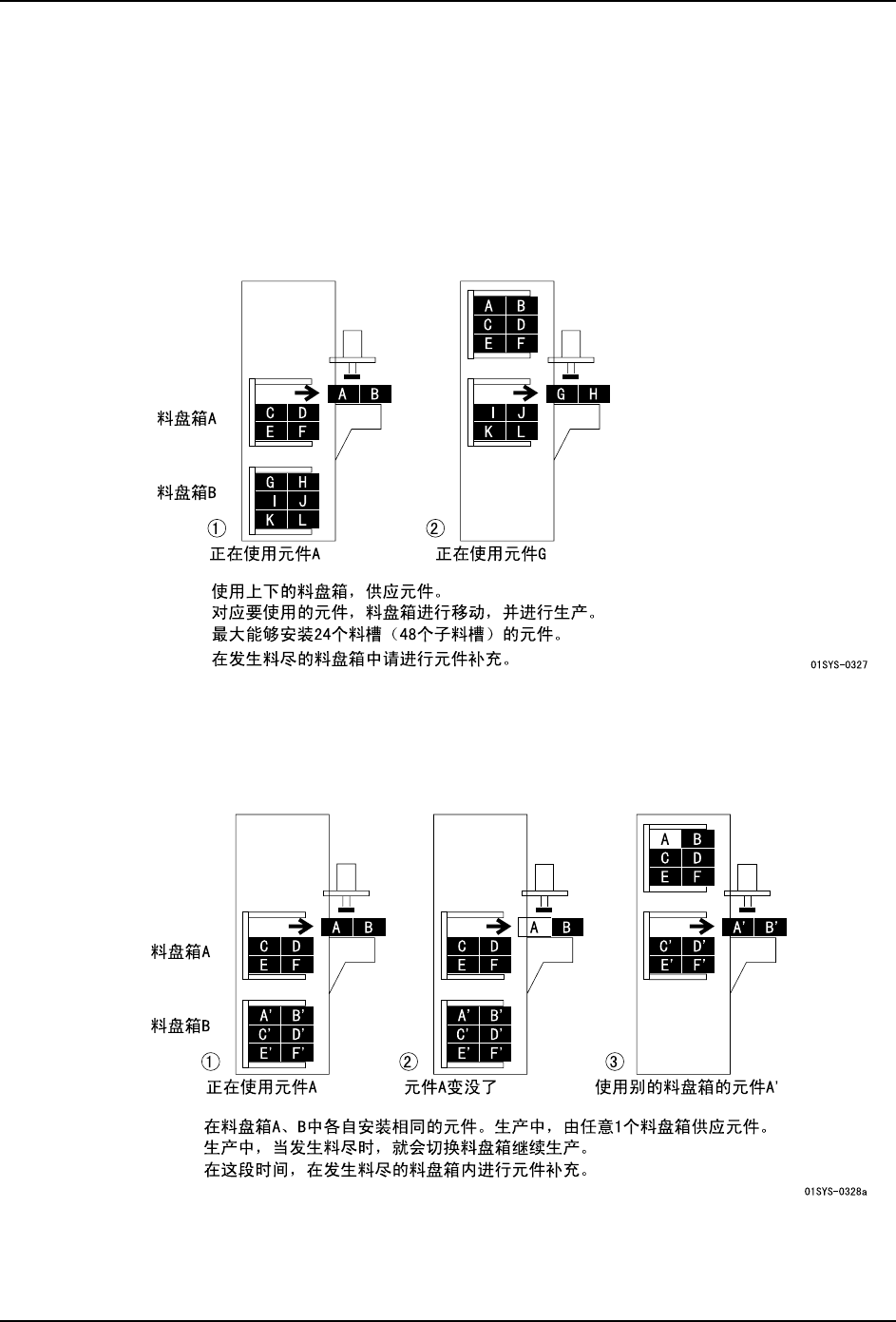

运用 1：生产多品种元件的电路板
将 2 个料盘箱看作 1 个，最大限度地搭载元件品种进行运转的模式。因为显示出对料尽的料
盘箱进行补充向导，所以，操作者根据向导进行元件补充。
运用 2：缩短元件补充的停机时间进行生产
在 2 个料盘箱中安装相同的元件，当发生料尽时，就会移动料盘箱然后使用元件的模式。因
为对料尽的料盘箱进行补充向导的显示，所以，操作者根据向导进行元件补充。
4. 生产 QD142-09
154 NXT II 系统手册

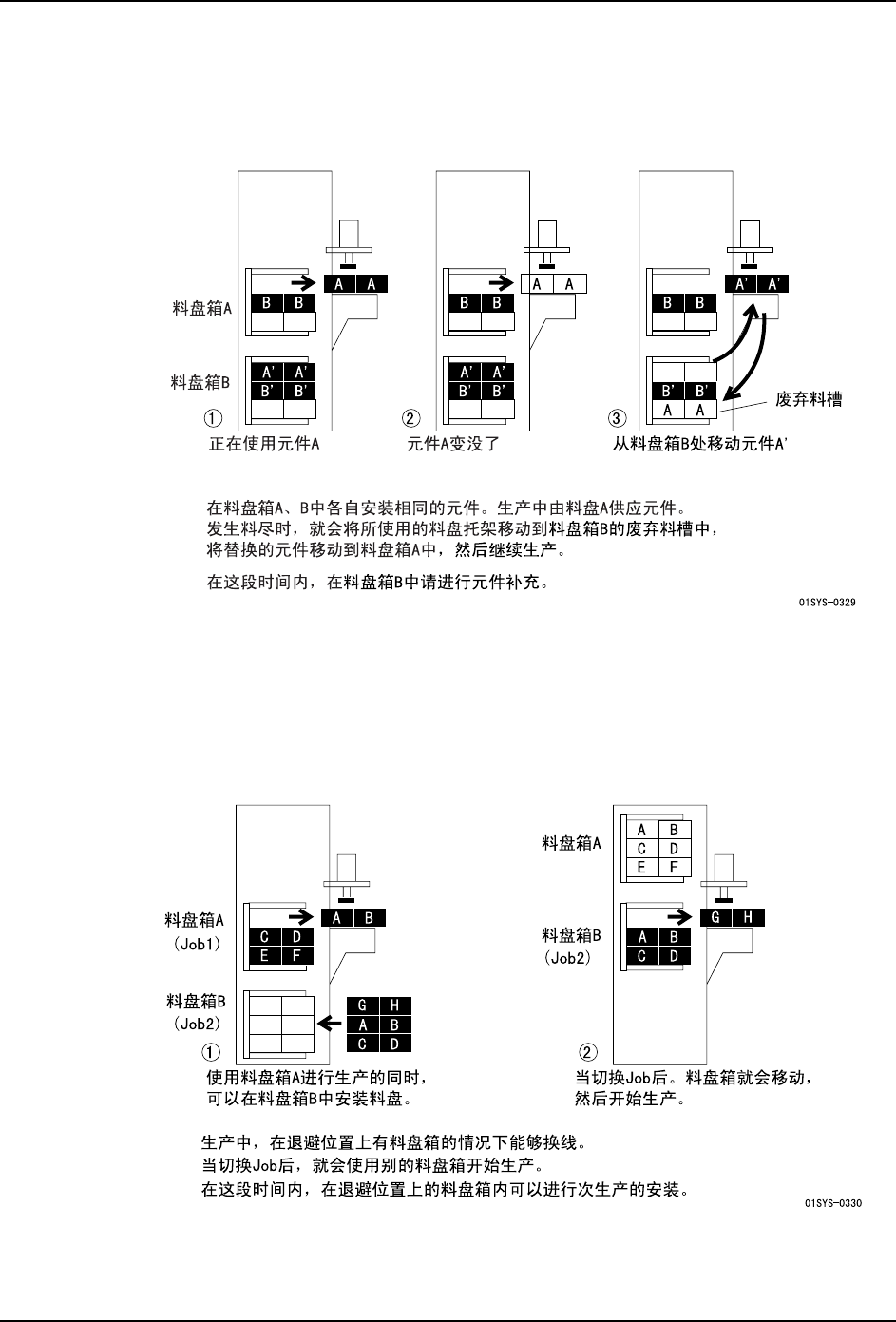

运用 3：生产中向补充用料盘箱补充元件
在 2 个料盘箱内安装相同的元件，一个料盘箱作为生产用料盘箱，另一个作为补充用料盘箱
进行运用的模式。因为发生料尽的料盘移动到补充用料盘箱的废弃料槽，所以操作者根据向
导除去该料盘，进行元件补充。
备注 )上图说明了来自料盘箱 B 的补充模式。通过辅助软件的机器功能设定，也可以按照来
自料盘箱 A 的补充模式进行生产。
运用 4：缩短换线时间进行生产
料盘箱 A、B 各自根据 Job 被运用的模式。生产中，在退避侧的料盘箱中进行次生产的准备，
能够缩短换线的时间。
QD142-09 4. 生产
NXT II 系统手册 155
运用 5：进行料盘动态次料站补充
是一种将 2 个料盘箱中的一个作为生产用料盘箱，另一个作为补充用料盘箱，在补充用料盘
箱内配置次料站料盘的模式。因为发生料尽的料盘会移动到补充用料盘箱的废弃料槽上，所
以，操作者取出该料盘，在补充用料盘箱内进行次料站料盘的补充。
备注 )该运用因为要进行位置检查的验证，所以，需要带条形码读取器的料盘单元 -LT/LTC。
备注 )上图说明了将料盘箱 B 作为补充用料盘箱的情况，通过辅助软件的机器功能设定，也
能够将料盘箱 A 作为补充用料盘箱进行生产。
1
A
B
A
B
A
2 3
A
B
A
B
A’ A’
AA
A’
A"
A’
A"
A’
A"
A’
A"
B
A’
4
A’
A"
AAA
A"
A" A"
5
B
A" A"
AA
A’A’
