QD142-09 7. 辅助软件 NXT II 系统手册 347 7.3.2 影像处理错误的监视设定 No. 项目 说明 1 模组 选择对象的模组。 2 时刻保存错误影像 选择要监视影像处理错误的料槽。 3 监视检查 想要监视影像处理错误时，进行选择。 4 料槽 显示要取得影像处理错误的料槽。 5 元件号 显示料槽上搭载的元件的元件号。 6 外形名 显示料槽上搭载的元件的外形数据名。 7 吸取失误保存 要取得吸取失误的影像信息时，进行选…
7. 辅助软件 QD142-09
346 NXT II 系统手册
7.3 影像处理错误的分析
在产品的生产中发生影像处理错误时，取得并显示机器的影像处理错误的影像。另外，通过
使用 VPDplus 也能够编辑形状数据。IPS 影像信息能够在 IPSViewer 中进行确认。

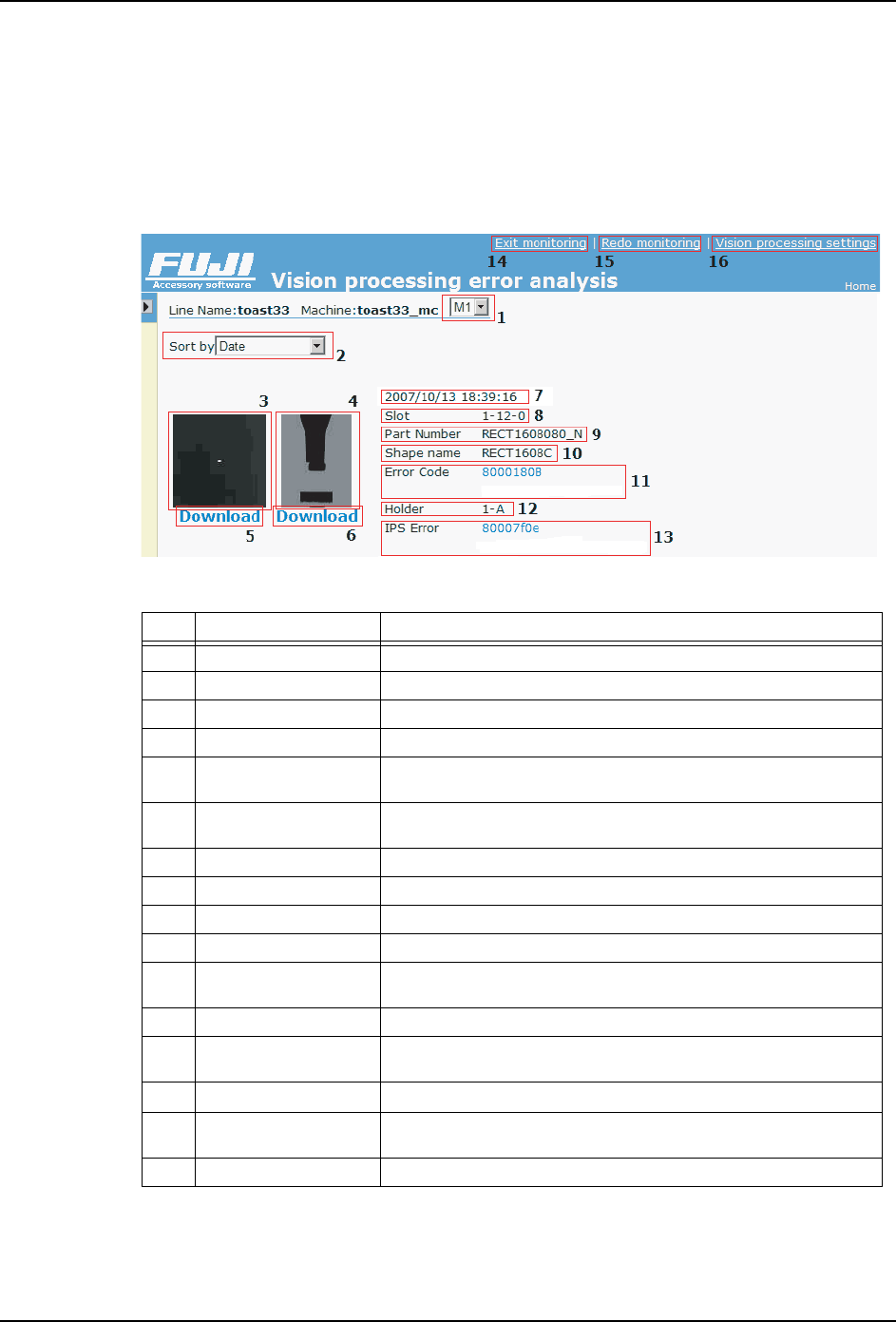

7.3.1 影像处理错误分析画面上显示的项目和含义
单击在线监视器的链接图标 （影像处理错误分析），就会显示影像处理错误的分析画面。
各显示项目的说明如下。
No. 项目名 说明
1 模组 选择对象的模组。
2 排序 按照日期或料槽顺序排列影像信息。
3 影像信息 显示发生影像处理错误时的影像信息。
4 IPS 影像信息 显示发生 IPS 影像处理错误时的 IPS 影像信息。
5 下载 单击后，就能够进行元件影像信息的保存或编辑。编辑时，请使
用 VPDplus。
6 下载 单击后，就会保存 IPS 影像信息。所保存的 IPS 影像信息请在
IPSViewer 上进行确认。
7 发生时间 显示发生影像处理错误时的时间。
8 料槽 显示发生影像处理错误的料槽号码。
9 元件号 显示发生影像处理错误的元件数据名。
10 外形名 显示发生影像处理错误的元件的外形数据名。
11 错误编码 显示发生影像处理错误时的错误编码。单击错误编码就会跳入错
误内容画面。
12 吸嘴头 显示发生 IPS 影像处理错误时的吸嘴头名。
13 IPS 错误 显示发生 IPS 影像处理错误时的错误编码。单击错误编码就会跳
入错误内容画面。
14
结束监视 结束影像处理错误的监视。
15 重新监视 重新进行影像处理错误的监视。过去取得的影像被删除，从没有
发生影像处理错误的状态开始监视。
16 影像处理设定 单击此处就会显示影像处理错误的监视时的设定画面。
30SYS-0323E
QD142-09 7. 辅助软件
NXT II 系统手册 347

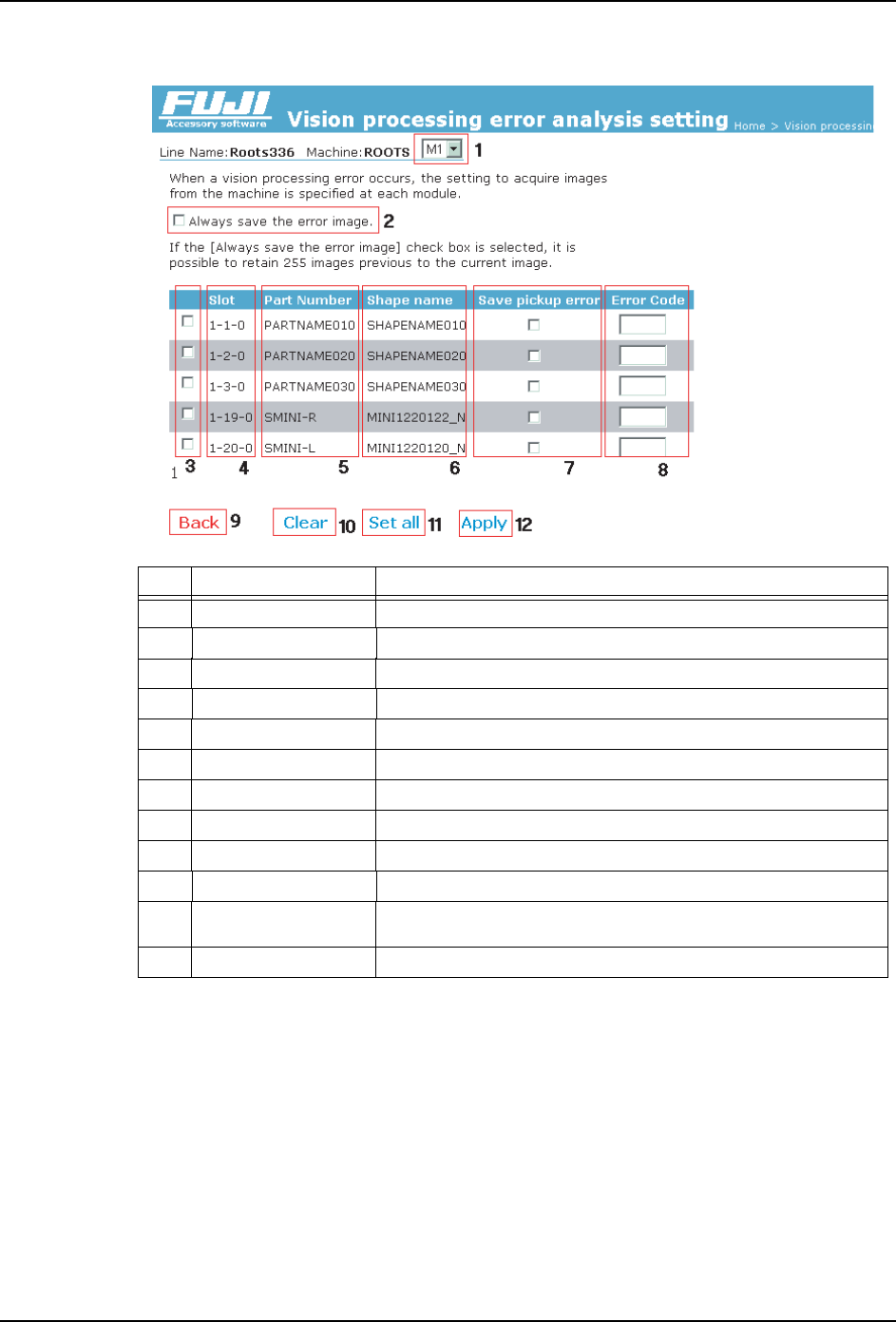

7.3.2 影像处理错误的监视设定
No. 项目 说明
1
模组 选择对象的模组。
2
时刻保存错误影像 选择要监视影像处理错误的料槽。
3
监视检查 想要监视影像处理错误时，进行选择。
4
料槽 显示要取得影像处理错误的料槽。
5
元件号 显示料槽上搭载的元件的元件号。
6
外形名 显示料槽上搭载的元件的外形数据名。
7
吸取失误保存 要取得吸取失误的影像信息时，进行选择。
8
错误编码 发生了所设定的错误编码时，作为影像处理错误保存影像。
9
返回 取消数据的设定，返回到影像处理错误的分析画面。
10
清除 清除所设定的内容。反映给机器时，请单击 [ 应用 ]。
11
成批设定 进行料槽的成批设定。成批设定就是将该模组的全部料槽变成相
同设定。
12
应用 将设定内容反映给机器。
30SYS-0324E
7. 辅助软件 QD142-09
348 NXT II 系统手册
7.4 生产运转状态的显示
单击菜单的 [ 运转监视器 ] 后，显示出 NXT-2 机器的运转状态。
7.4.1 运转监视器的显示项目和含义
在这个画面上，显示 NXT-2 生产线的主要运转状态。
在画面上显示的项目和各自的意义如下所示。
单击 [ 状态 ] 栏下所显示的某一个图标后，显示出所选择的生产线的趋势信息。
号码 名称 说明
1 状态 显示出过去 10 分种的生产结果是否达到预期的生产。向上箭头
( 蓝 ) 是显示在预定块数以上，横向箭头 ( 绿 ) 显示基本与预
定块数一致，向下箭头 ( 红 ) 显示在预定块数以下。箭头没有
显示而显示图表的图标时，表示没有输入现生产 Job 的生产计
划。
2 预想结束时间 将预想的生产结束时间和从预定开始的延迟时间用红 ( 延迟 )、
绿 ( 未延迟 )、蓝 ( 进行中 ) 显示。
3 Job 名
( 当前生产 )
显示当前正在使用中的 Job 名。
4 Job 名
( 下一生产 )
显示下一生产使用的 Job 名。
5 当前块数 显示到现在为止所生产的电路板块数。
通过运转监视器项目的复位画面，复位 [ 当前块数 ]，当前块数
就会被清除。
6 生产能力 显示从统计开始时间到现在的生产能力 ( 生产 1 块电路板所需
时间 )。对于显示方法，能够在运转监视器显示的专用画面上选
择 [ 平均 ]、[ 最大 ]、[ 最小 ]。
统计开始时间是在切换了当前生产时和通过运转监视器复位了
[ 生产能力 ] 时被更新。光标选中时就会显示统计开始时间。
7 送料数 显示从统计开始时间到现在每小时的元件送料数。
统计开始时间是在切换了当前生产时和通过运转监视器复位了
[ 送料数 ] 时被更新。光标选中时就会显示统计开始时间。
8 成功率 显示从统计开始时间到现在的成功率。
统计开始时间是在切换了当前生产时和通过运转监视器复位了
[ 成功率 ] 时被更新。光标选中时就会显示统计开始时间。
