4. 生产 QD142-09
146 NXT II 系统手册
使用自动支撑销配置功能时的注意事项
1. 在双轨道生产中，在一方的通道中有电路板的状态下，即使另一方的通道中没有电路板
也不能进行支撑销配置和收纳。请事先取出电路板。
2. 从双模组生产的 Job 切换到单模组生产的 Job 后，如果只能在双模组生产中进行配置的
区域内存在支撑销时，无法进行收纳。在切换生产 Job 之前，请进行送出运转，或者执
行支撑板更换指令。另外，如果是自动换线功能时，自动收纳支撑销。
3. 如果同时使用了电路板停止位置补正功能时，在创建 Job 时请注意不要在电路板轮廓读
取位置上配置支撑销。
4. 如果使用低反射板时，在创建 Job 时请注意不要在低反射板上配置支撑销。
QD142-09 4. 生产
NXT II 系统手册 147
4.12.8 电路板停止位置补正功能
补正被载入到机器的电路板的停止位置并保持一致的功能。当由于电路板的重量或尺寸不
同而导致停止位置不稳定等时，能够起到使用效果。
电路板停止位置补正存在以下的 2 种方法。请选择其中一种。
1. 使用 F 定位点进行补正
·对到达搬运轨道的电路板的 F 定位点进行影像处理，并且补正停止位置。
2. 使用电路板轮廓进行补正
·对到达搬运轨道的电路板的一端进行影像处理，并且补正停止位置。这时，为了
防止支撑板的反射光，必须设置低反射板。
备注 )另外，低反射板是另购件，请对照搬运轨道的规格进行准备。
4. 生产 QD142-09
148 NXT II 系统手册
电路板停止位置补正功能设定步骤
1. 请进行电路板轮廓顺序的设定，使得电路板停止补正功能变成有效。详细请参照 NXT-2
编程手册。

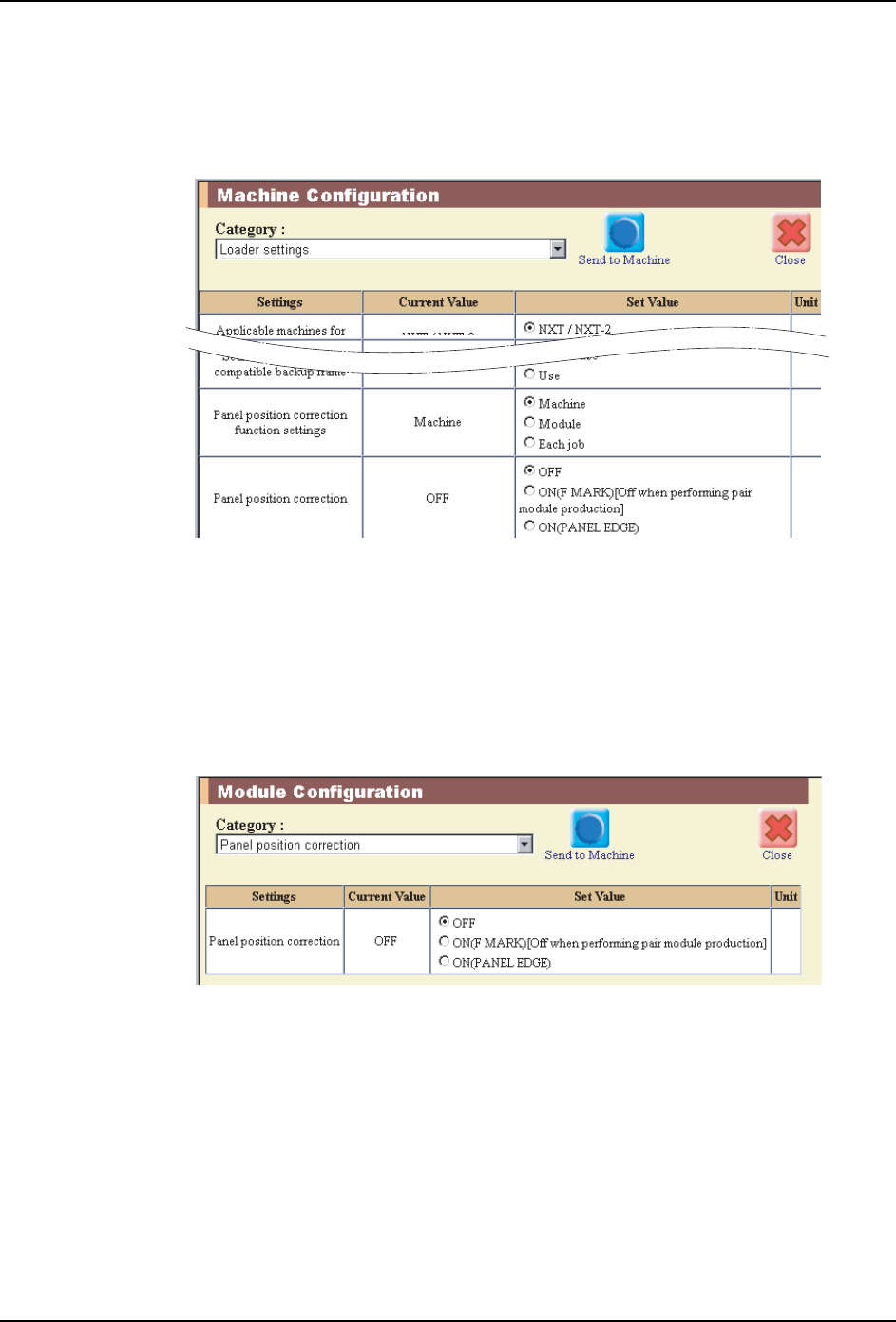

2. 在辅助软件的 [ 机器功能设定 ][ 模组功能设定 ] 画面上，请进行电路板搬运功能设定。
·[ 电路板停止位置补正功能的设定对象 ]：选择 [ 机器单位 ]或[模组单位]。
a. 如果选择了 [ 机器单位 ]，在相同的画面上请进行以下的设定。
·[ 电路板停止位置补正功能 ON/OFF 设定 ]：选择 [ 功能 ON （F 定位点）] 或 [ 功
能 ON （电路板轮廓）]。
b. 如果选择了 [ 模组单位 ]，在将设定内容传输给机器后，进行电路板停止位置补正功
能的设定。
·[ 电路板停止位置补正功能 ON/OFF 设定 ]：选择 [ 功能 ON （F 定位点）] 或 [ 功
能 ON （电路板轮廓）]。
c. 如果选择了 [Job 单位 ]，请在 Machine Configuration 中进行以 Job 单位的设定。
备注 )详细内容请参照 [NXT II 编程手册 ] 的 [2.Job 编织器 ]。
