QD142-09 4. 生产 NXT II 系统手册 47 11.缓慢地将 料带拼 接料带的表 面薄膜上 的表面蓝色 部分剥离。留 下已结 合在料带上 的黄色 胶纸。 12.拆下料带拼接工具的固定压片 ，缓慢地将料带拼接后的料带 从料带拼接工具上取下来。 13.将旧料带卷到新料 带上， 将料卷安装 到料卷托架上。 14.如果使用了 Fujitrax，当触摸 KIT Hand y 上显示的信息后，就会将完成料带拼 接这一事 件被告给 F …
4. 生产 QD142-09
46 NXT II 系统手册
6. 将料带拼接芯片放置到料带拼接工具上。
7. 在表面薄膜向上的状态下，将旧料带放在料带拼接工具上并使料带后端正好处于料带拼
接芯片的正中间， 然后用固定压片压住使料带不产生偏移。
8. 在表面薄膜向上的状态下，将新料带放在料带拼接工具上并使料带前端正好处于料带拼
接芯片的正中间， 然后用固定压片压住使料带不产生偏移。
9. 用力握紧料带拼接工具的手柄，通过料带拼接芯片连接双方的料带。
备注 )握住手柄时，请注意不要夹住手指或身体的其他部位以免受伤。
10.使用在料带拼接工具上的销。将料带拼接表面薄膜与拼接的料带的孔相吻合并覆盖在接
缝上后压下去，将料带固定在该位置上。
备注 )请使用与料带拼接的料带的宽度相吻合的表面薄膜尺寸。
ᶘ
1;763/
QD142-09 4. 生产
NXT II 系统手册 47

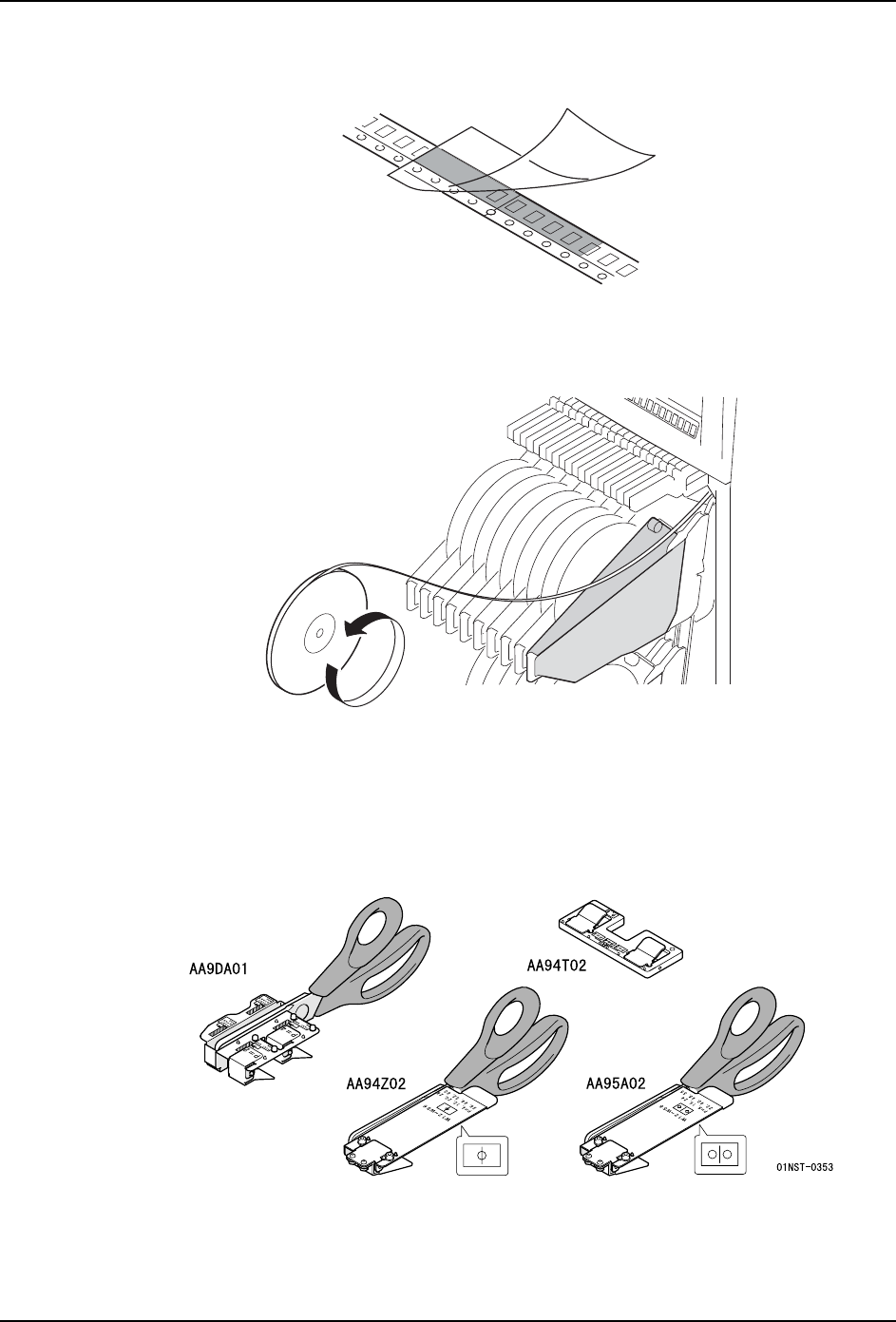

11.缓慢地将料带拼接料带的表面薄膜上的表面蓝色部分剥离。留下已结合在料带上的黄色
胶纸。
12.拆下料带拼接工具的固定压片，缓慢地将料带拼接后的料带从料带拼接工具上取下来。
13.将旧料带卷到新料带上， 将料卷安装到料卷托架上。
14.如果使用了 Fujitrax，当触摸 KIT Handy 上显示的信息后，就会将完成料带拼接这一事
件被告给 Fujitrax。
至此，完成料带拼接作业。
如果使用以下列举的料带拼接治具进行作业时，请参照 [FUJI 智能供料器料带拼接金属
检测部分使用说明书 ]。
1;763/
NXTSPL009b
4. 生产 QD142-09
48 NXT II 系统手册

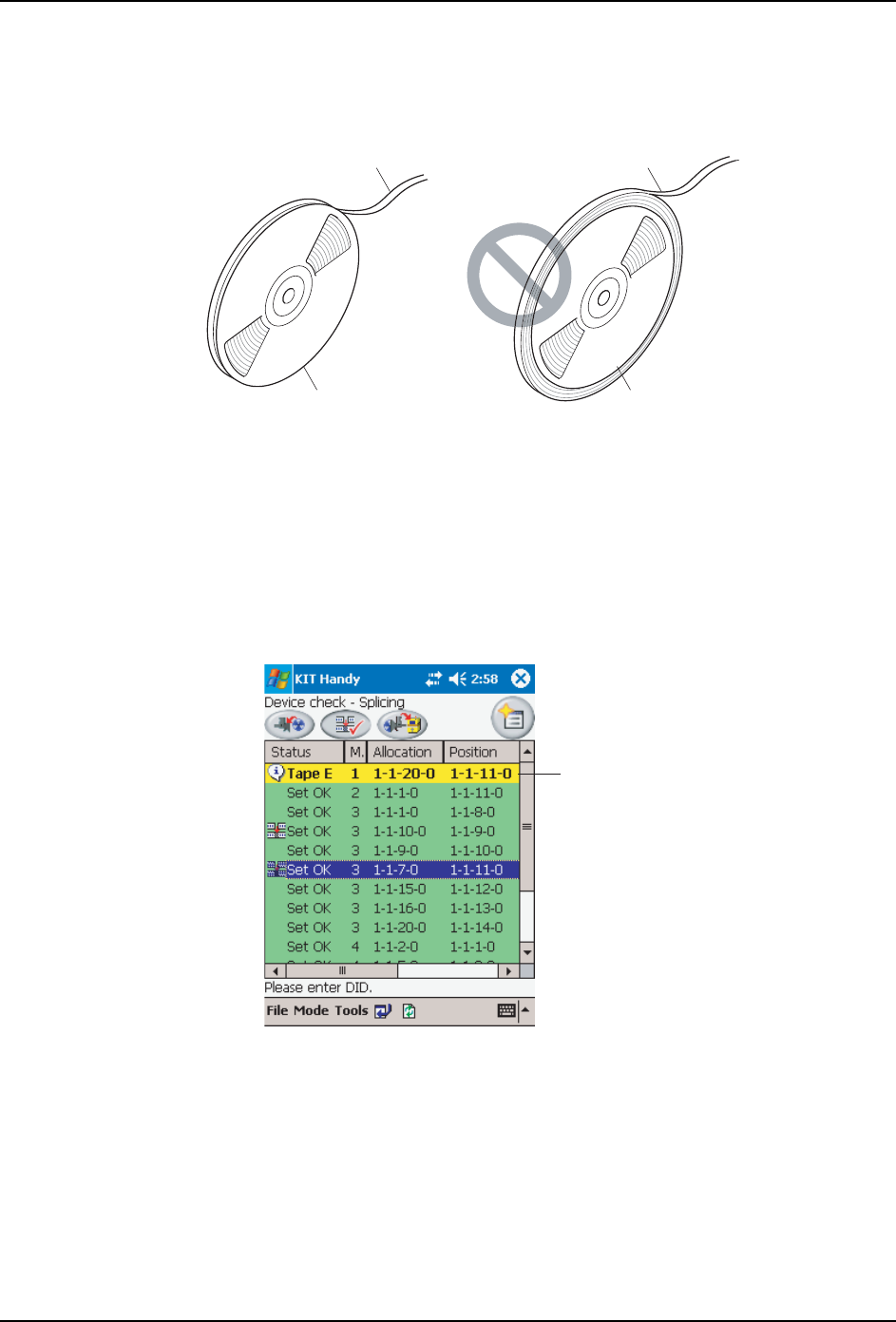

料带拼接的时机和卷曲料带时的注意
料带拼接是在所使用的料带元件剩余不多时开始进行的作业。如果在元件还有较多的情况
下进行拼接，则会导致被卷曲的料带超过料卷直径。
在此状态下安装料卷托架后，除了料带和供料器产生干涉，也会导致外沿松开的料带扭曲，
成为料带送料不良的原因。
请注意，不要使被卷曲的料带超过元件料卷的直径。
运用供料器自由配置功能时的注意事项
在供料器自由配置功能运用时的料尽预告画面上显示被安装了供料器的料槽和Job中所指定
的料槽。对被安装在 [ 现在位置 ] 的料槽上的供料器进行料带拼接。
该画面上，发生了料尽预告的供料器是被安装在 [1-1-20-0] 上的供料器，Job 中所指定的
是 [1-1-11-0]。
6<66
ܗӊ᭭ो
ܗӊ᭭ो
᭭ᏺ
᭭ᏺ
6<66
ܗӊ᭭ሑ᭭キ
