QD142-09 7. 辅助软件
NXT II 系统手册 343
7. 辅助软件
此章对辅助软件的主要功能进行说明。详细的使用方法请参照 [FUJI 辅助软件操作手册（在
线手册）]
7.1 概要
7.1.1 能够的操作
通过辅助软件能够进行以下的操作。使用该软件，可以从机器上获取影像和跟踪数据或者进
行功能设定。另外，也可以检查机器的运转状态。
·机器单位的功能设定
·模组单位的功能设定
·跟踪数据和影像信息等机器信息的获取
·模组夹紧等的远程操作
·机器的运转状态的检查
7.1.2 使用前的注意点
使用前请注意以下几点。
·在 FUJI 辅助软件的服务器 PC 中，必须安装了 Flexa 最小软件包。另外，请确认
在 [Flexa Setup] 中是否指定了运行着用户服务器的 PC。
·在运行着辅助软件的操作对象的生产线的生产线监视器服务器的 PC 中，必须安装
RWB 服务器服务。（详细内容请参照 [NXT II 安装手册 ]。）
·在生产线设定中，请务必确认是否进行了模型标准值的保存。
·本书所表示的生产线是指含有 NXT-2 的生产线，并且统计和监视的对象只是本机
器。
·浏览器请使用 Internet Explorer 5.5 (Service Pack 2.0) 或更高版本。
7.1.3 启动 FUJI 辅助软件
对于 FUJI 辅助软件的网络环境，通过 Internet Explorer 等的浏览器，无论是哪一个末端
都能够启动 FUJI 辅助软件。
1. 双击在桌面上的 [Internet Explorer] 的图标。
2. 在地址栏中输入 http://<FUJI 辅助软件的服务器名 >/fujiweb/ 并按下 [Enter]。
加载画面后，显示 [ 主页 ] 画面 （在线监视器）（参照 "7.2 在线监视器 "。）
7. 辅助软件 QD142-09
344 NXT II 系统手册
7.2 在线监视器
在 [ 主页 ] 画面上，显示出在线监视器。在在线监视器上，显示出工厂内的所有的生产线以
及机器的状态。各个生产线信息在个别的栏中显示，在各自的栏前显示出生产线名。
7.2.1 在线监视器上显示的项目和含义

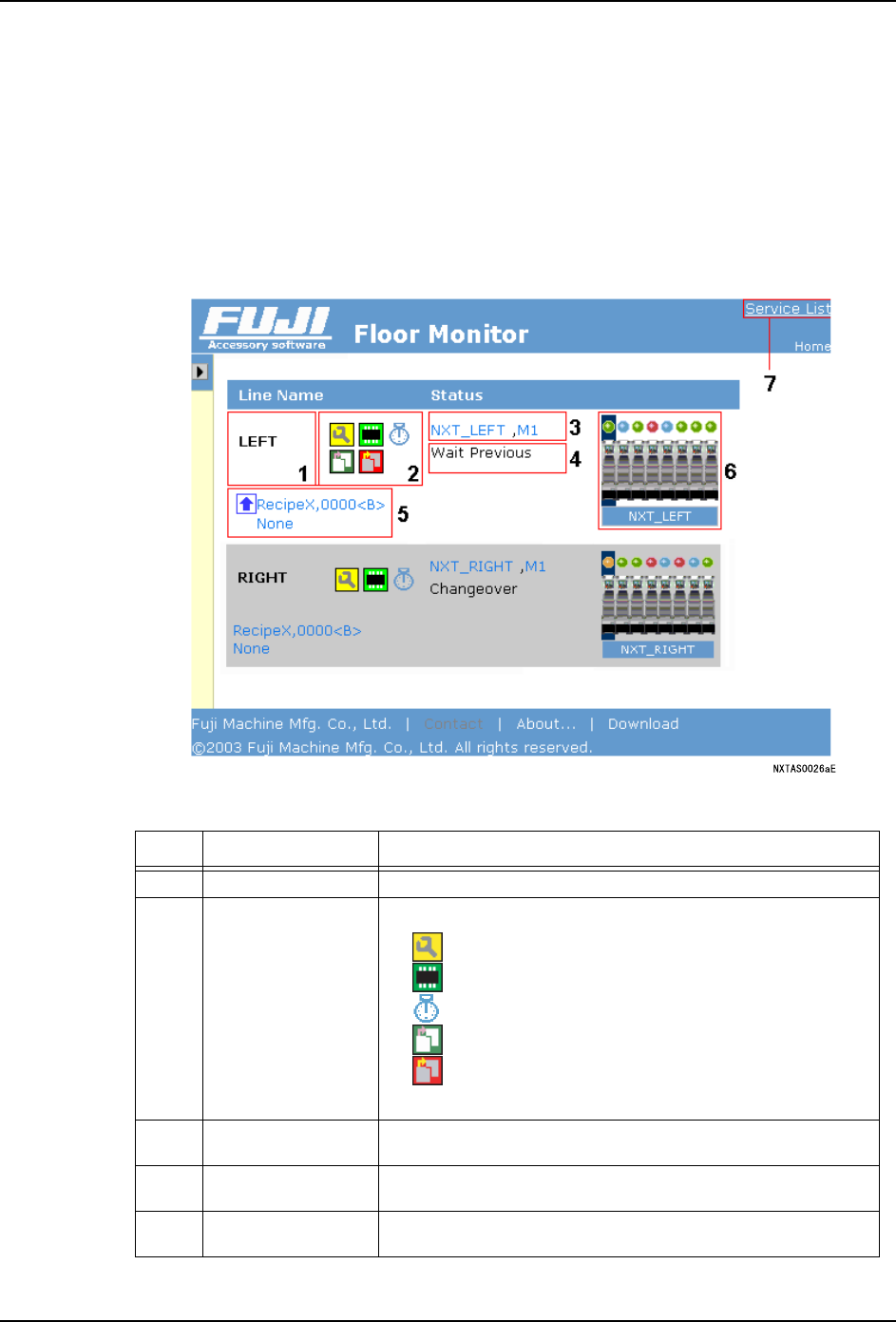

单击菜单的 [ 在线监视器 ] 后，显示出如下的在线监视器画面。这个画面每 15 秒更新一
次，始终显示最新的状态。
模组的状态用生产(蓝)、停止(红)、等待操作(橘黄)、等待工序(绿)、其他(灰)表示。
在画面上显示的项目和各自的意义如下所示。
号码 名称 说明
1 生产线名 显示生产线名。
2 链接图标 通过点击图标，移动画面。
3 设备名 显示机器名和模组号码。单击机器名或模组号码后，就会跳入
机器设定画面。
4 模组的状态 显示出所选择模组的状态。在错误停止状态时，单击 [ 错误停
止 ] 的文字，就会跳入故障排除画面。
5 Job 名 显示当前生产所使用的 Job 名。单击 Job 名后，就会跳入趋势
画面。
⿏ࡼࠄᴎ఼䆒ᅮ⬏䴶DŽ
⿏ࡼࠄᕅڣ໘⧚䫭䇃ߚᵤ⬏䴶DŽ
⿏ࡼࠄ䌈㺙ᯊ䯈ሹग़ᰒ⼎⬏䴶DŽ
⿏ࡼࠄ⫳ѻ䅵ߦ䖯ሩⲥ㾚఼⬏䴶DŽ
ᰒ⼎㞾ࡼᤶ㒓ࡳ㛑Փ⫼ᯊ᠔থ⫳ⱘ䫭䇃DŽ
6<66
