4. 生产 QD142-09 76 NXT II 系统手册 备注 )除了排出用料槽 ，在其余的料槽上都能 够安装料盘托架。 但是， 从空料槽的上面开始 顺序补充料尽预定的料盘，能够稿效率地进行次料站的切换。 7. 请 在 KIT Handy 或 KIT Manager 上确认 [ 料盘箱退避预告 时间 ]。 并 且， 如果存 在需要安 装的料盘，请重复 4. 项～ 6. 项。 8. 如果要指定料盘元件的吸取开始点时， 请在这里设定。 请…
QD142-09 4. 生产
NXT II 系统手册 75
4. 请使用 KIT Manager 或 KIT Handy 进行料盘验证。
a. 在 KIT Handy 画面或 KIT Manager 画面上确认补充对象的料盘元件。
b. 使用 KIT Handy 或手持式扫描 FIDL （托架）和 DID （料盘）。
备注 )关于料盘的验证检查，请参照[Fujitrax Verifier用户手册]的[5.料盘元件的验证]。
备注 )如果只使用一侧的副料槽，请扫描被粘贴在不使用的一侧副料槽的托架上 [-NOPARTS-
] 的条形码。
5. 将料盘安装到料盘托架上。
6. 将料盘托架安装在空料槽上。
注意 )将料盘托架安装到料槽上的时候，请轻轻地安装，以免料盘受到冲击。
备注 )在排出用料槽上不能进行安装。如果在排出用料槽上安装了料盘托架，操作画面上就
会显示除去向导。
6<66
᭭Ⲭᠬᶊ
ࡃ᭭ῑ
ࡃ᭭ῑ
᭭Ⲭ
6<66
᭭Ⲭᠬᶊ
4. 生产 QD142-09
76 NXT II 系统手册
备注 )除了排出用料槽，在其余的料槽上都能够安装料盘托架。但是，从空料槽的上面开始
顺序补充料尽预定的料盘，能够稿效率地进行次料站的切换。
7. 请在 KIT Handy 或 KIT Manager 上确认 [ 料盘箱退避预告时间 ]。并且，如果存在需要安
装的料盘，请重复 4. 项～ 6. 项。
8. 如果要指定料盘元件的吸取开始点时，请在这里设定。请参照 "4.7.6 指定料盘元件的吸
取开始点 "。
9. 请拿住捏手，放下托架挡块。
10.请关闭正面门，按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，以免料盘单元 -LT 受到冲击。
6<66
$
⫳ѻ⫼᭭Ⲭㆅ
ᣝ✻$%&ⱘ乎ᑣথ⫳᭭ሑᯊˈ
䇋Ңぎ᭭ῑⱘϞ䴶ᓔྟ乎ᑣᅝ㺙DŽ
&
%
$
㸹ܙ⫼᭭Ⲭㆅ
ᥦߎ
ᥦߎ
$
&
%
$
QD142-09 4. 生产
NXT II 系统手册 77
集中进行料盘元件补充
使用料盘动态次料站补充进行料盘元件补充的时候，对于即将发生料尽预告的料盘元件，能
够集中进行补充。

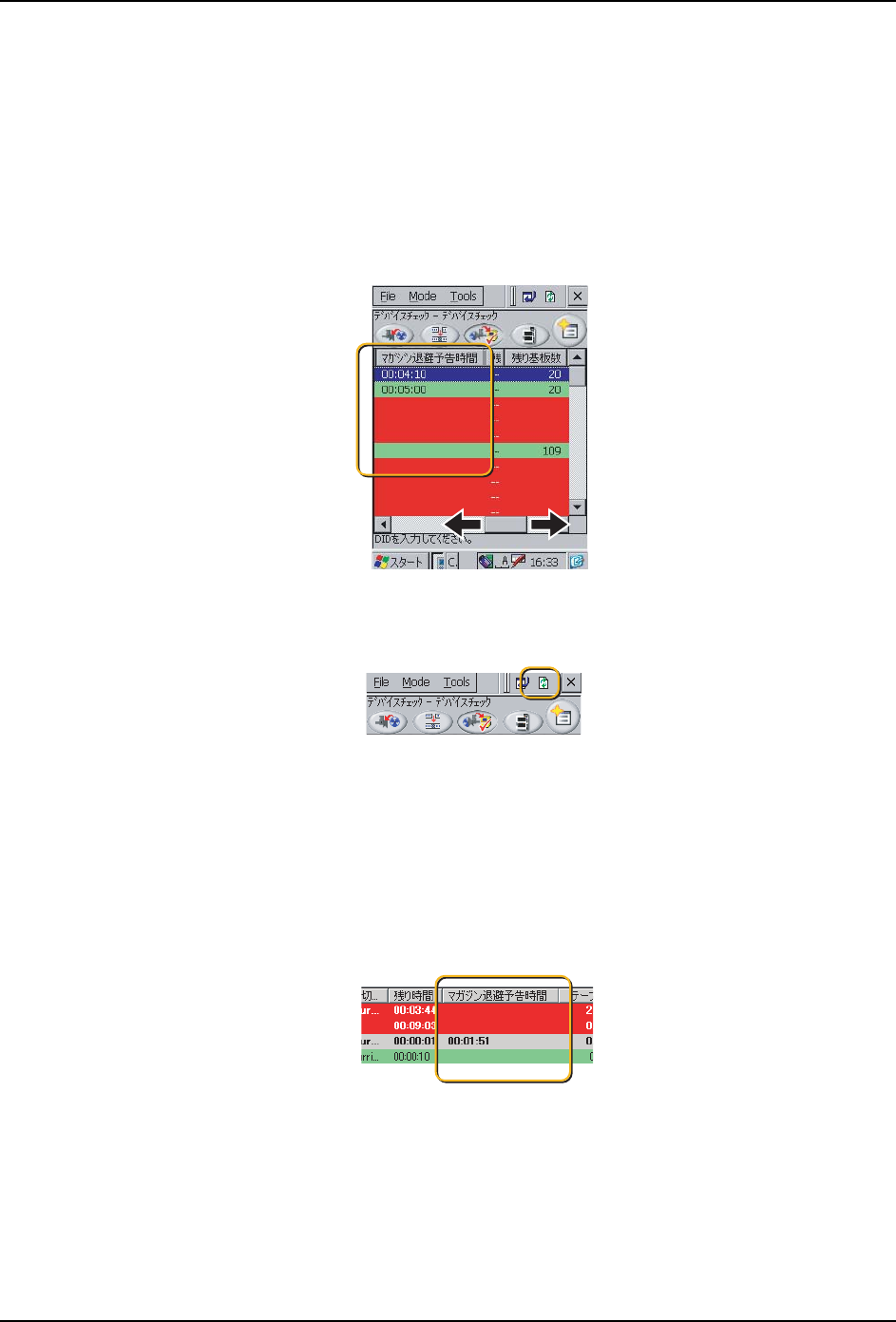

KIT Handy 时
1. 请打开元件状态列表或料站检查画面。
2. 请确认料盘箱退避预告时间。按照元件显示下一次元件补充的时间。
备注 )通过排序功能，能够进行升序和降序排列。
3. 进行对象元件的料盘验证，安装到空料盘上。
4. 点击 KIT Handy 的显示更新按钮，更新料盘箱退避时间的显示。
备注 )KIT Handy 的详细使用方法请参照 [Fujitrax Verifier 用户手册 ] 的 [3.KIT Handy 的
操作方法 ]。
KIT Manager 时
1. 请在 KIT Manager 的画面上打开料站的显示画面。
2. 请确认料盘箱退避预告时间。按照元件显示下一次元件补充的时间。
备注 )通过排序功能，能够进行升序和降序排列。
3. 进行对象元件的料盘验证，然后安装到空料盘上。
备注 )KIT ManagerKIT Handy 的详细使用方法请参照 [Fujitrax Verifier 用户手册 ] 的
[2.KIT Manager 的操作方法 ]。
