4. 生产 QD142-09

182 NXT II 系统手册

9. 请打开基座的主开关。

10.对照生产线进行 Job 优化。

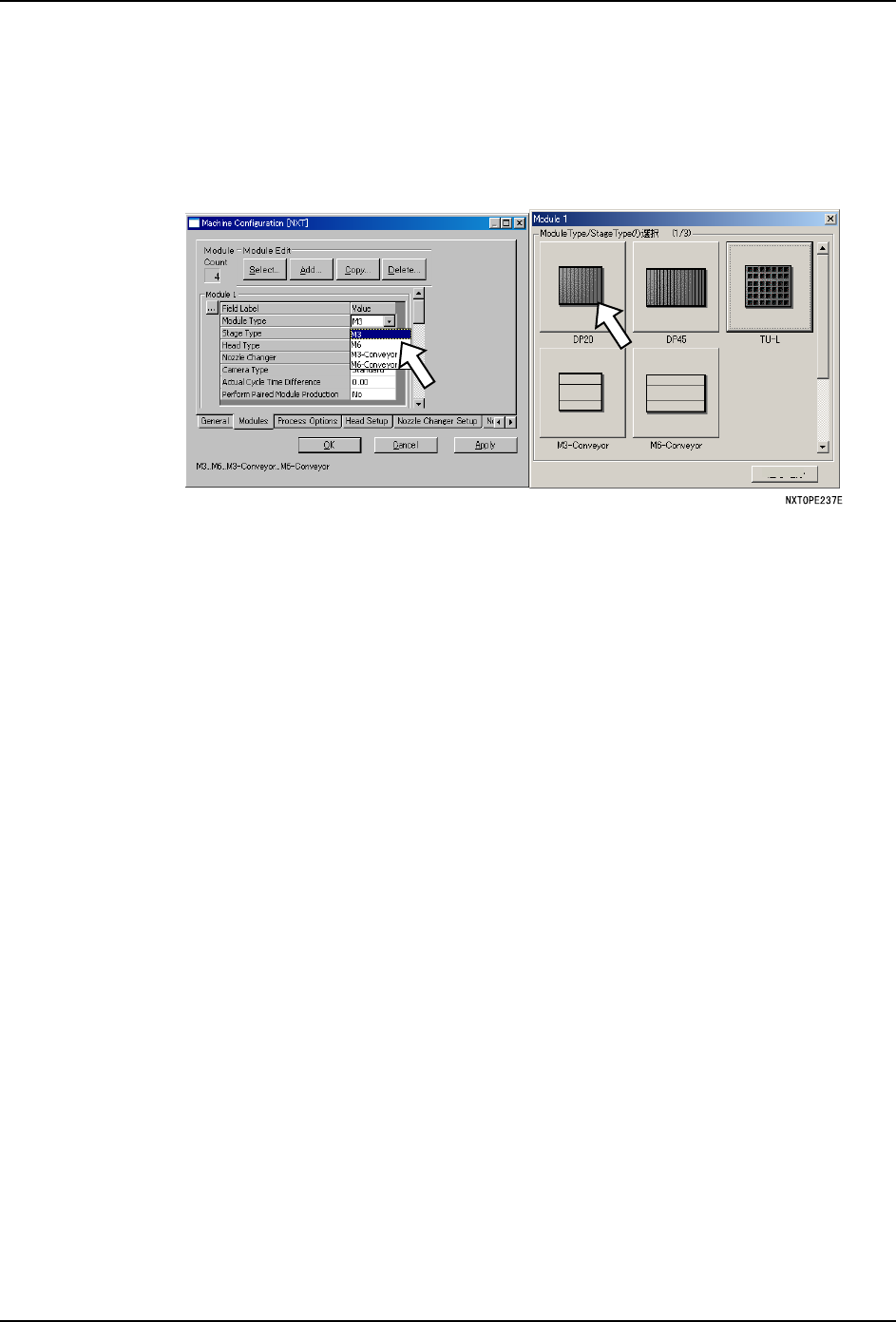

·请将设置了模组的位置的 [Module Type] 变更为 [M3] 或 [M6]。此时，如果将 M6

模组搬运轨道变更为 2 台的 M3-2 模组时，按下 [ 添加 ] 按钮增加 1 台模组，使之

符合实际的模组构成。

·如果变更了模组构成，请执行优化。

11.请通过 Fuji Flexa 向机器传输 Job。

切换到与现存生产线名不同的生产线构成时的注意事项

在进行模组搬运轨道的设置或拆除时，需要通过 Fuji Flexa 变更生产线构成。此时，如果

使用与现存的生产线名不同的生产线名来创建生产线构成，通过 [ 实存生产线 ] 与 [ 假想生

产线 ] 的切换进行生产线构成的变更时，需要注意以下几点。

1. 在将已利用的生产线切换到 [ 假想生产线 ] 之前，请通过生产线报告器进行生产信息的

报告创建。切换到 [ 假想生产线 ] 之后，则不能生成报告。

2. 如果 Fuji Flexa 中的生产线名与设定在 Fujitrax KIT Line Configuration 中的生产线

名不同时，不能利用以下的功能。

·机外换线功能

·Fujitrax Profiler 的回路记号收集

Cancel

QD142-09 4. 生产

NXT II 系统手册 183

在模组之间配置模组搬运轨道时

在使用模组搬运轨道时，需要将模组搬运轨道配置在机器的最前面或最后面的基座上。想要

在模组之间配置时，请将生产线分成 2 台机器，在最前面或最后面配置。

同一基座上的模组之间不能配制模组搬运轨道。

注意事项

1. 在生产线的前工序·后工序中配置周边搬运轨道时，如果周边搬运轨道与模组搬运轨道

相邻请设置自立型搬运轨道。

2. 可以搬运的电路板尺寸如下所示。

·M6 模组搬运轨道：X 方向 534mm 以下

·M3 模组搬运轨道：X 方向 305mm 以下

3. 在最前面配置了模组搬运轨道的生产线中，对最前面模组进行机上拼板跳过时，就会在

操作画面上显示提示注意的对话信息。此时，按下操作面板的 OK 按钮后，就会转换到跳

过设定画面并能够进行设定。

4. 生产 QD142-09

184 NXT II 系统手册

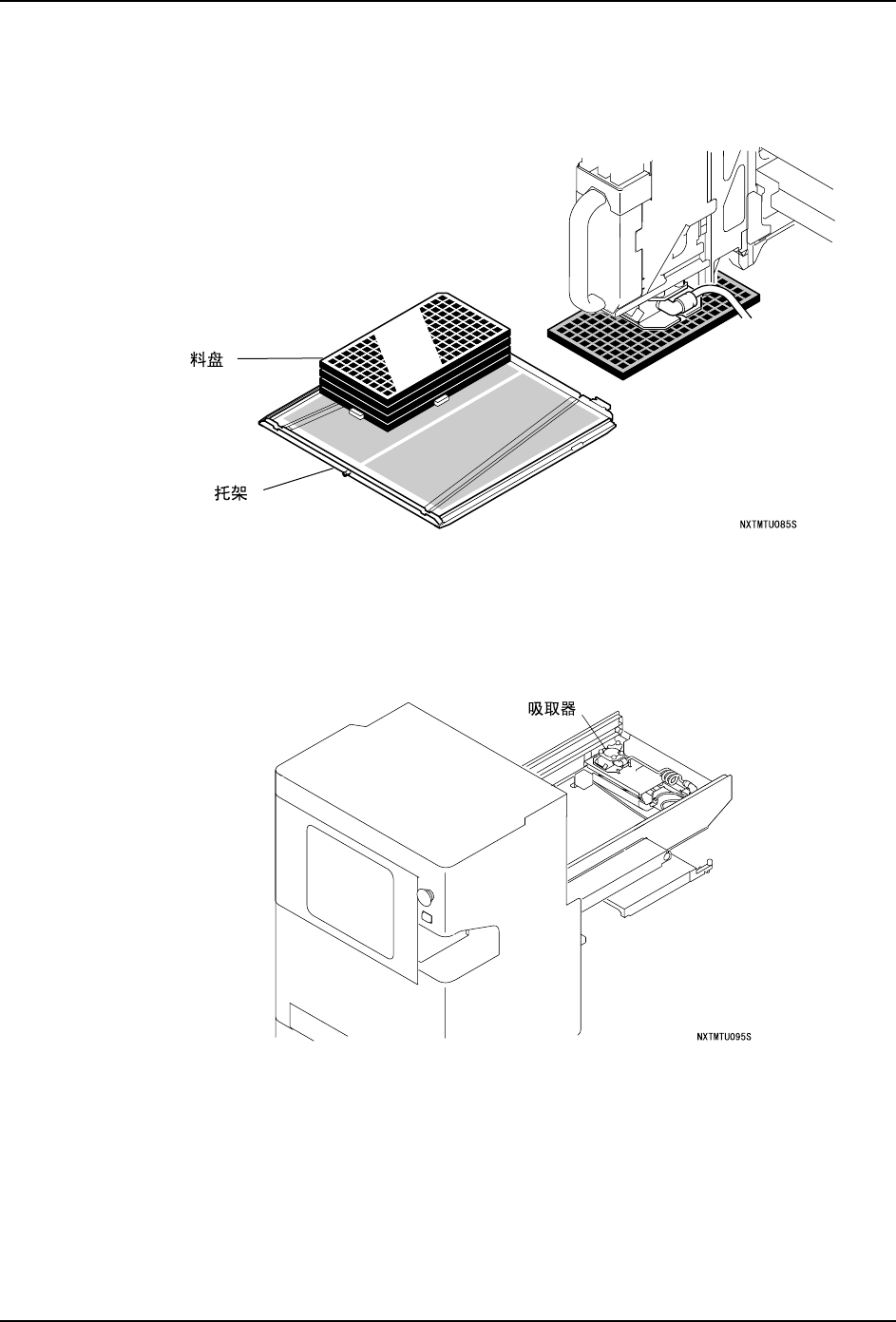

4.12.19 对应空料盘自动排出

在料盘叠放生产时，吸取器会自动排出空料盘。由于在不停止运转的情况下能够进行下一料

盘的元件供应，因此提高了操作者的作业效率。

为了进行空料盘自动排出运转，需要以下列举的条件。

· Fuji Flexa V2.0.1 以后

· Fujitrax V3.08 以后（使用 Fujitrax 时）

· 带吸取器的料盘单元 -L
