5. 换线 QD142-09
292 NXT II 系统手册
5.11 支撑板的更换
5.11.1 更换支撑板的向导画面
备注 )从单搬运轨道切换到双通道生产时 ( 或者相反 )，或者变更搬运轨道宽度时，有时需要
进行支撑销的更换。搬运轨道宽度自动地调节到与下工序生产的电路板宽度相吻合。
进行支撑板的更换时，请在 Y 轴线性马达的轴的温度降到常温后，安装保护罩。
注意
在线性马达附近使用工具时，请注意由磁铁引起的吸引作用。
请不要使磁卡、手表、精密仪器等靠近线性马达附近。有可能受磁力影响
出现故障。
QD142-09 5. 换线
NXT II 系统手册 293
5.11.2 支撑板的卸下和安装
备注 )对于连接了料盘单元的模组，首先显示料盘单元卸下向导。请根据向导卸下料盘单元。
1. 请拉出模组。
a. 在确认了模组前侧没有障碍物后，按下操作面板的 OK 按钮。模组自动地被松开后稍
微向前移动一些。
b. 握住模组的手柄，缓慢地拉出模组，直到碰到阻停块为止。
2. 卸下支撑板。
备注 ) 支撑板的卸下方法请参照 [NXT II 机械手册 ] 的 [4. 基本操作 ]。
3. 安装次生产中使用的支撑板。
备注 ) 支撑板的安装方法请参照 [NXT II 机械手册 ] 的 [4. 基本操作 ]。

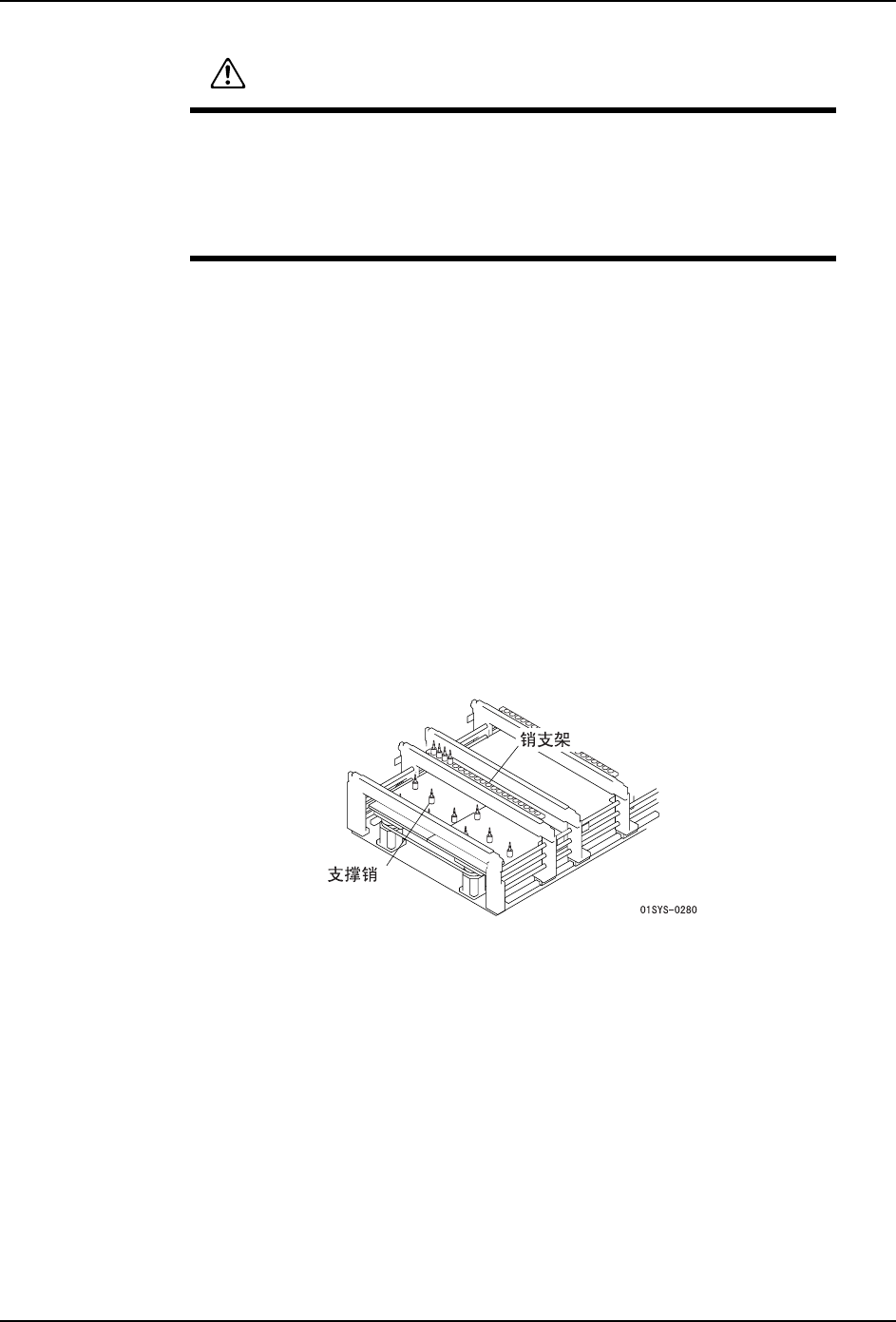

4. 根据需要，请在支撑板上配置支撑销。使用自动配置功能时，请将支撑销安装到销支架
上。
5. 按下操作面板的 OK 按钮。
6. 如果需要更换工作头或吸嘴，请在此时进行。
7. 请插入模组。
a. 插入模组之前，请确认 XS 轴 （M3-2 模组）等机械部位没有从模组的旁边突出。
b. 握住模组的手柄，在解除模组的锁定的状态下，慢慢地插入模组，直到碰到阻停块为
止。
c. 模组被自动地引入并被夹紧。如果没有被夹紧时，请将模组稍微朝身体侧拉回一些后
重新推入。
备注 )对于拆下了料盘单元的模组，之后会显示料盘单元安装向导，请根据向导安装料盘单
元。
警告
运转后，请不要马上直接接触模组的 Y 轴的线性马达轴和线圈。有可能烫
伤。
使用心脏起搏器的人员，请不要靠近模组的 Y 轴附近。受磁力影响有可能
造成心脏起搏器误动作。
5. 换线 QD142-09
294 NXT II 系统手册
5.11.3 软支撑销使用时的注意点
在支撑板上安装软支撑销时，请注意以下的 3 点。
a. 电路板的位置偏移
b. 先行贴装元件的高度限制
c. 能够配置的范围
电路板的位置偏移
当电路板上先行贴装的元件比较高时，有可能与上升的支撑销发生干涉，造成由该反作用力
带来的电路板的位置偏移。
当电路板的位置偏移时，请改变软支撑销的位置，或者切取干涉销等使得不碰到先行贴装的
元件。
先行贴装元件的高度限制
在电路板的反面能够先行贴装的元件的高度为 13mm 以下。超过这个高度的元件比软支撑销
还要高，由于与销底部的台座发生干涉而无法进行电路板夹紧。
