QD142-09 4. 生产
NXT II 系统手册 109
4.9.4 指定料盘元件的吸取开始点
在将料盘元件安装到料盘单元 -L 中的时候，通过在操作画面或 KIT Handy 上进行设定，能
够指定料盘元件的吸取开始点。
虽然操作辅助软件也可以指定吸取点，但是，与机器上指定一起使用时，此后进行的操作为
有效。另外，料盘验证功能 ON 时，请通过 KIT Handy 来指定。
机器上的指定
机器上指定吸取点就是进行从料盘更换向导画面转换到吸取点指定画面。
1. 请在显示料盘更换向导画面的状态下，按下箭头键 （向右）。
2. 显示吸取点指定画面。请设定吸取点的 X、Y。通过按下箭头键，X、Y 的数值会变化。
·设定栏的 X、Y 的初始值为现状的吸取点。
·画面左面的数字 （1，5）等为 X、Y 上各自的凹槽数。
4. 生产 QD142-09
110 NXT II 系统手册
3. 设定结束后，请按 OK 按钮。
· 副料槽 2 上安装着料盘时，显示副料槽 2 的吸取点指定的画面。
· 没有副料槽 2 或者副料槽 2 已设定结束时，返回到料站更换向导画面。
备注 )按下 CANCEL 按钮后设定就会被取消。

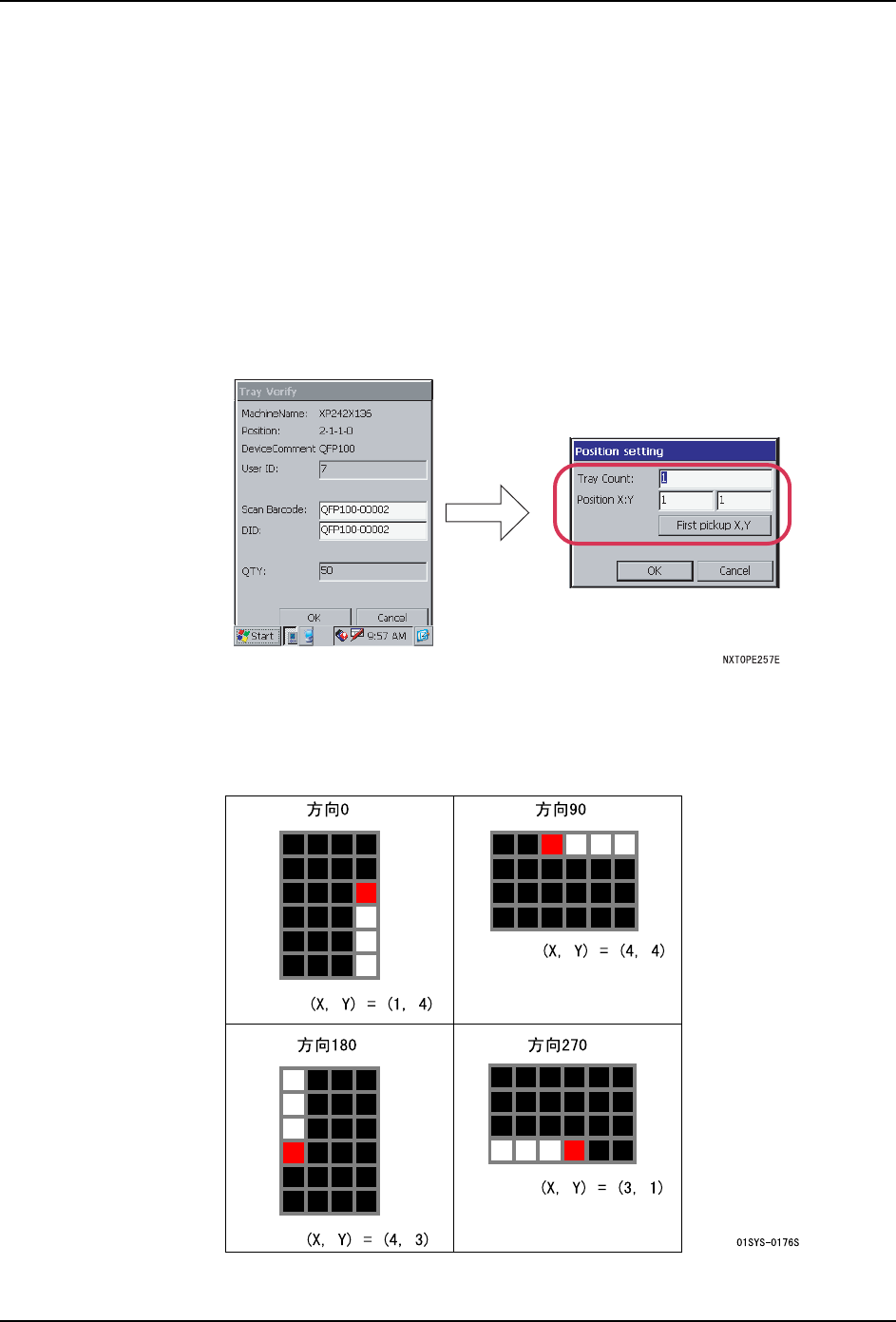

通过 KIT Handy 进行指定
请在 KIT Handy 上进行以下的操作。
1. 请使用 KIT Handy 读取要安装的料盘的条形码。
2. 请输入最初进行吸取的元件的 X，Y 坐标。
备注 )此时，输入料盘以外或者不存在的元件的坐标，料盘元件的吸取点指定无效，通过对
话框显示出无效的通知。
3. 请点击 OK 按钮。
QD142-09 4. 生产
NXT II 系统手册 111

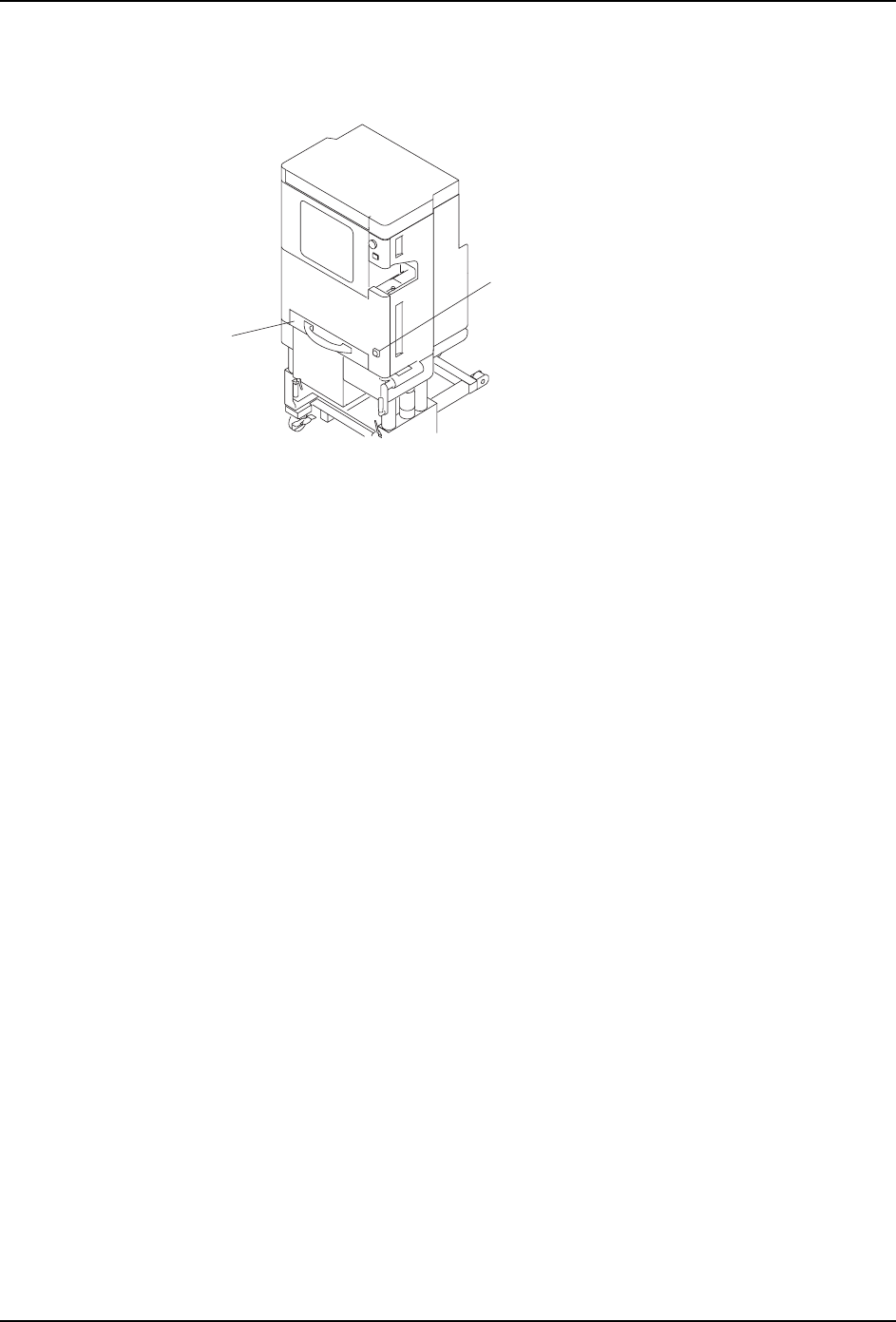

4.9.5 关于供应部有 LED 的料盘单元 -L
对供应部有 LED 的料盘单元 -L，可以根据 LED 的亮灯状态进行是否可以开闭门的判断。
01SYS-0186S
/('
҂♃Ё˖ϡ㛑ᠧᓔկᑨ䚼ⱘ䮼㨫
♁♃Ё˖ৃҹᠧᓔկᑨ䚼ⱘ䮼㨫
կᑨ䚼
