QD142-09 4. 生产 NXT II 系统手册 57 4.6.5 根据自动换线功能的供料器更换 在运用自动换线功能时，如果 Job 切换后的供料器配置不一致，显示料站托架更换向导 。 1. 请按下操作面板的 MANUAL 按钮。 2. 请 放置 PCU/PCU-2。 备注 )关于 PCU/PCU-2 的使用方法， 请参照 "5.13 料站托架的更换 （使用 PCU 时） " 或 "5.14 料站托架的…
4. 生产 QD142-09
56 NXT II 系统手册
设定成 Look For Removable 的场合
1. 在操作画面上显示出向次供料器 (RemovableFeeder) 的初始料槽进行插入更换的向导。
请取出次供料器 (RemovableFeeder)。在初始料槽侧红色 LED 开始闪烁。
注意 )多个料槽发生料尽时，请逐个更换供料器。同时卸下 2 个以上料尽的供料器时，就不
会显示正确的更换向导。
2. 将次供料器 (RemovableFeeder) 安装到初始料槽上。安装后的供料器为 Set OK，开始生
产。
注意 )请在中心服务器预先设定的时间内完成卸下次供料器 (RemovableFeeder) 及安装的操
作。没有在设定时间内完成时，由于供料器变成 NoID，需要再次进行验证。
设定成 Keep Alt Feeder 的场合
1. 在次供料器上一直进行吸取，直到在初始料槽上安装了新供料器为止。当在初始料槽上
安装了新供料器后，吸取点移动，从初始料槽上进行元件的吸取。
QD142-09 4. 生产
NXT II 系统手册 57

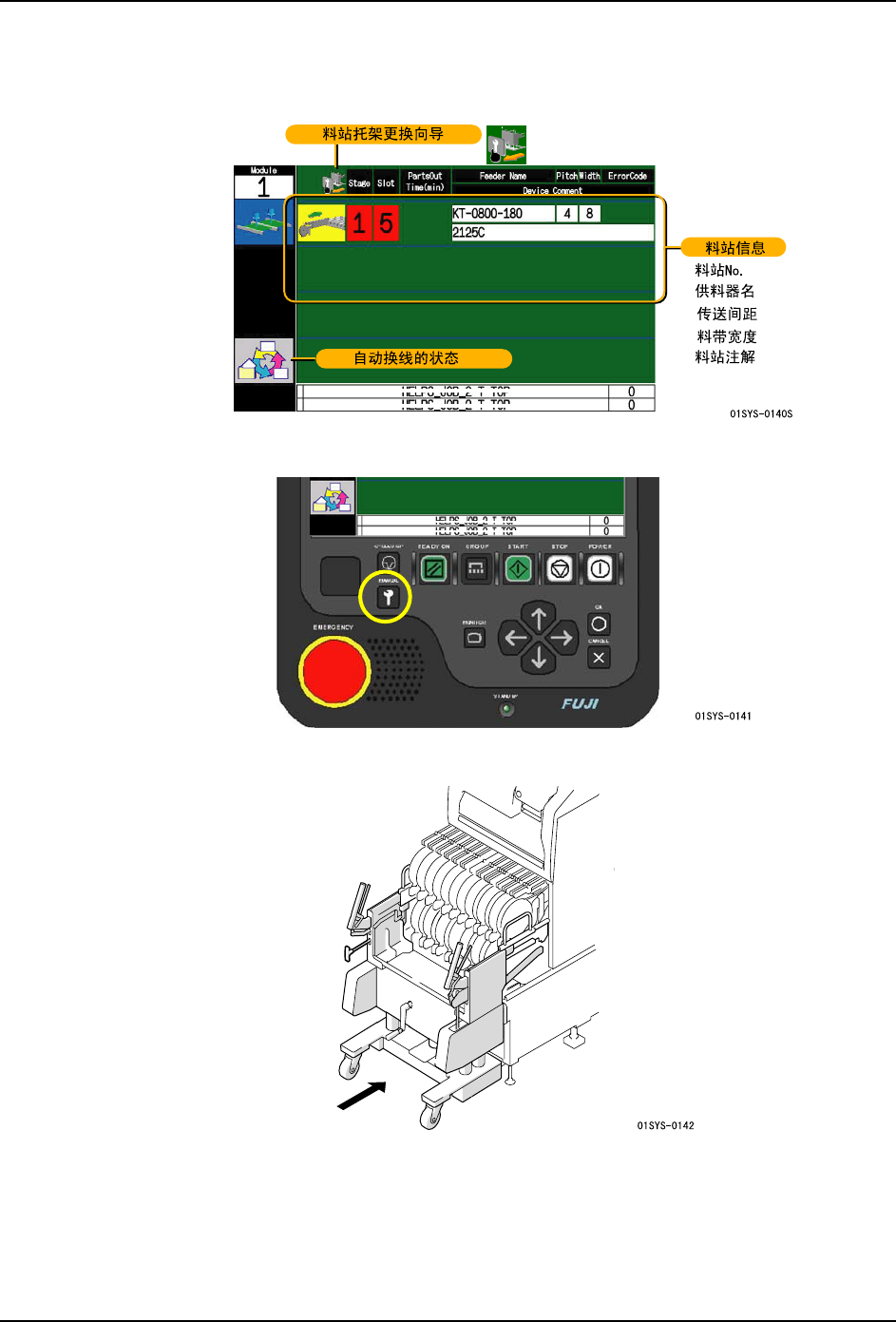

4.6.5 根据自动换线功能的供料器更换
在运用自动换线功能时，如果 Job 切换后的供料器配置不一致，显示料站托架更换向导。
1. 请按下操作面板的 MANUAL 按钮。
2. 请放置 PCU/PCU-2。
备注 )关于 PCU/PCU-2 的使用方法，请参照 "5.13 料站托架的更换（使用 PCU 时）" 或 "5.14
料站托架的更换 （使用 PCU-2 时）"。
4. 生产 QD142-09
58 NXT II 系统手册
3. 请按下 OK 按钮。料站托架被松开。
4. 请慢慢地拉动 PCU/PCU-2，卸下料站托架。
5. 请将搭载了新的供料器的料站托架安装到机器上。料站托架被自动夹紧。
6. 请按下 START 按钮。
