5.14 混合校正用治具吸嘴的安装

执行混合校正时，需要在吸嘴置放台内安装专用的治具吸嘴。

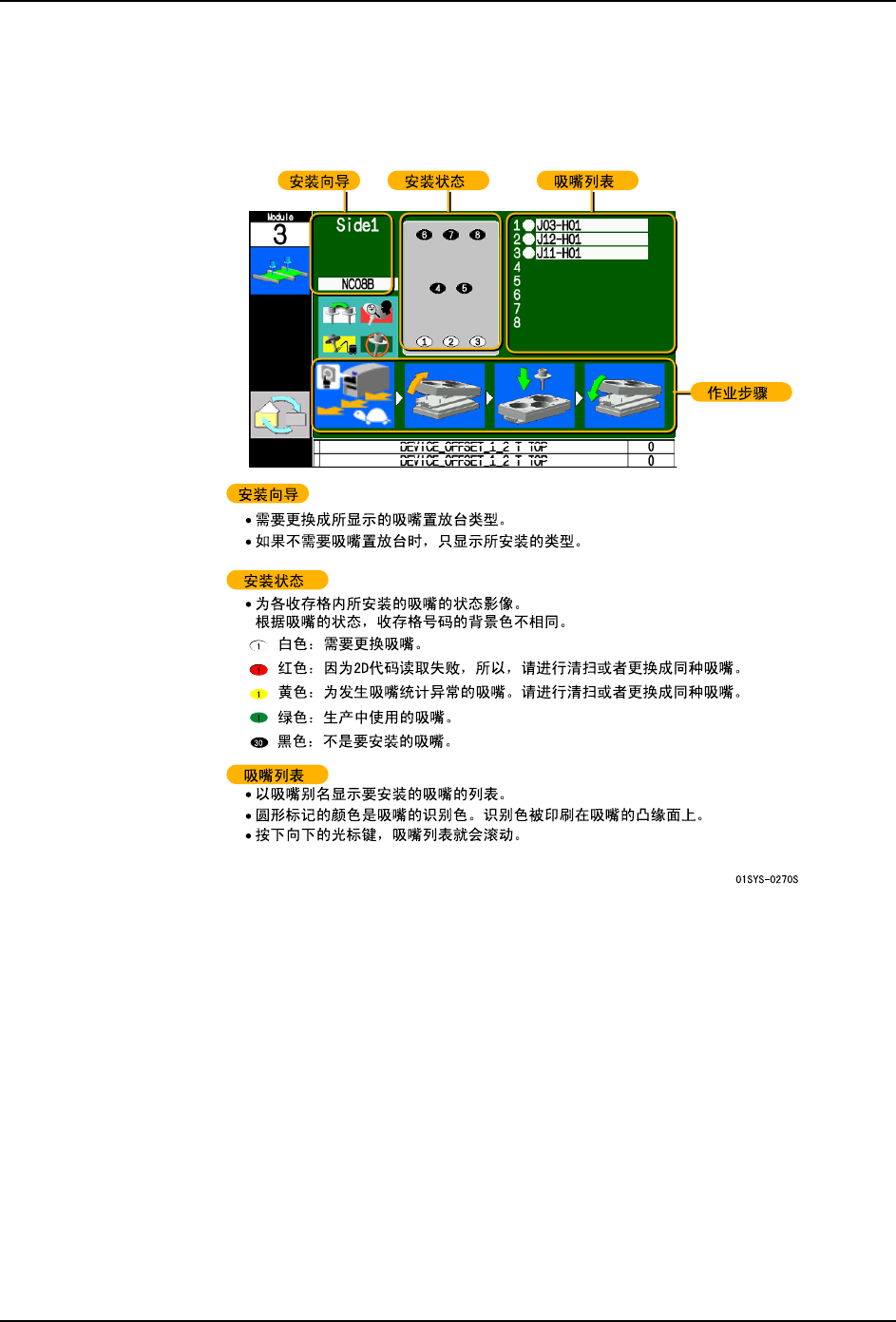

5.14.1 治具吸嘴的安装向导画面

5. 换线 QD142-09

314 NXT II 系统手册

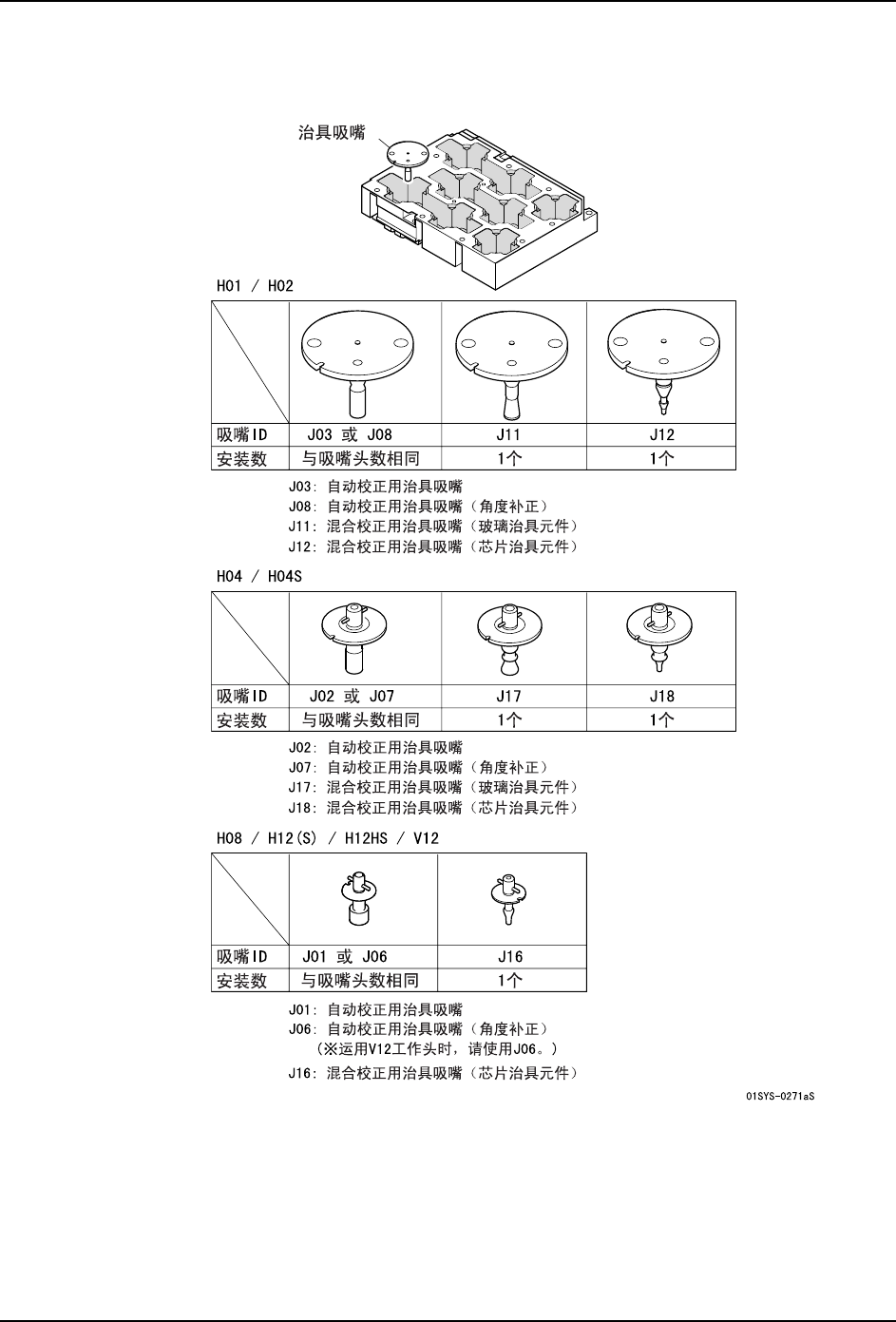

5.14.2 治具吸嘴的安装

首先，请准备对应工作头的治具吸嘴。然后，请根据向导画面安装治具吸嘴。

1. 按下操作面板的 OK 按钮，然后拉出模组。

2. 请在吸嘴置放台内安装专用的治具吸嘴。安装方法请参照 "5.12.2 吸嘴的卸下和安装 "。

QD142-09 5. 换线

NXT II 系统手册 315

治具元件的确认

在安装治具吸嘴时，建议同时确认被设置在搬运轨道前面的治具元件。治具元件或治具台的

定位点有污垢时，请用干净的布擦去。

运用 H02 工作头和 NC03B 吸嘴置放台时的注意事项

混合校正作为自动校正的一个环节，加上通常的治具吸嘴（2 个），H02 工作头一共要使用

4 个治具吸嘴。

但是，在 NC03B 置放台内不能同时安装这些吸嘴。因此，首先安装通常的治具吸嘴进行自动

校正，完成后，安装混合校正用的治具吸嘴。测定和补正分 2 个步骤实施。

注意

请注意不要将治具元件落入机器内。
