QD142-09 5. 换线 NXT II 系统手册 295 能够配置的范围 软支撑销存在尺寸不同的 2 种类型。通过组合配置这 些支撑销，能够对应各种的电路板 。 以下表示各支撑板的能够配置支 撑销的范围。
5. 换线 QD142-09
294 NXT II 系统手册
5.11.3 软支撑销使用时的注意点
在支撑板上安装软支撑销时，请注意以下的 3 点。
a. 电路板的位置偏移
b. 先行贴装元件的高度限制
c. 能够配置的范围

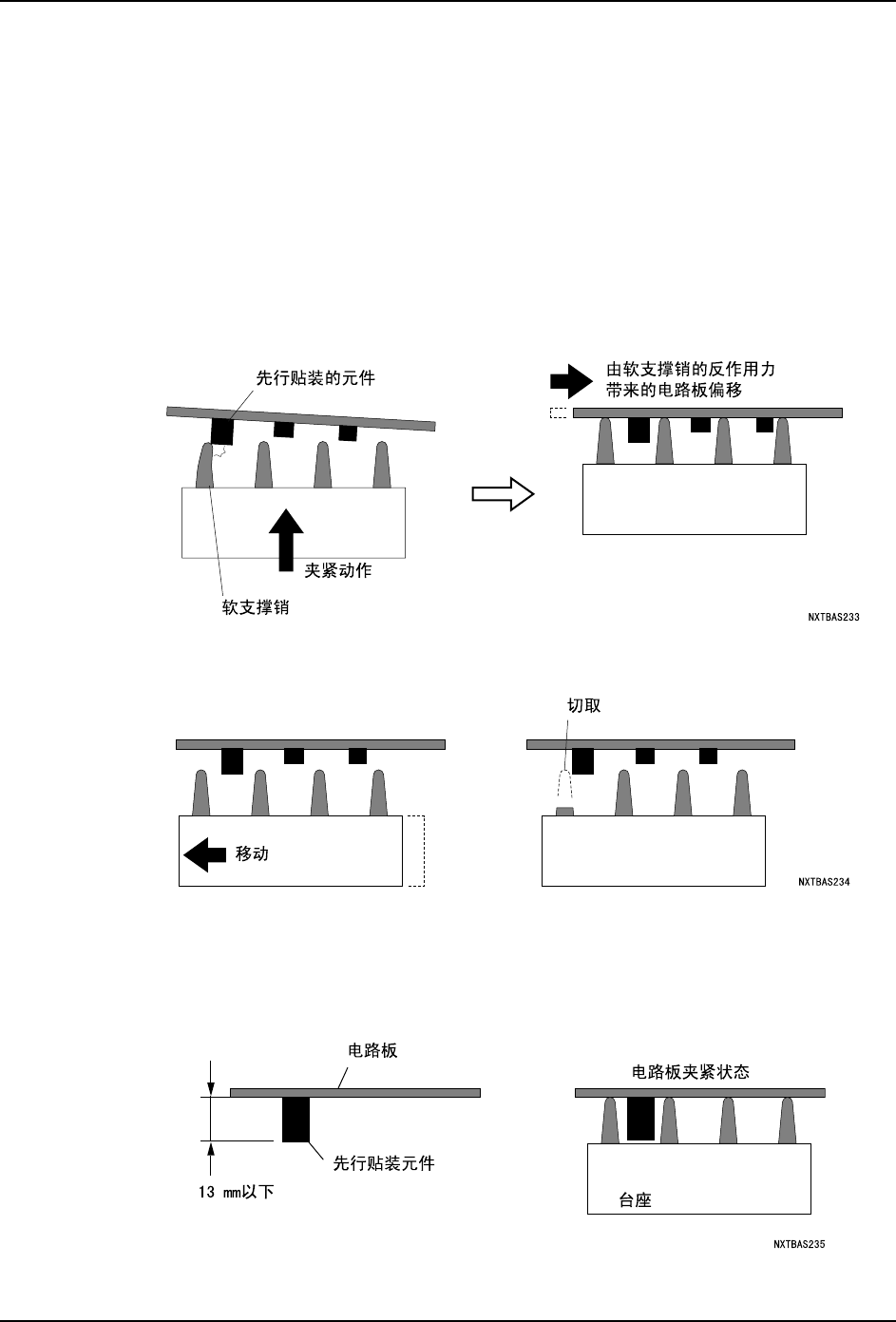

电路板的位置偏移
当电路板上先行贴装的元件比较高时，有可能与上升的支撑销发生干涉，造成由该反作用力
带来的电路板的位置偏移。
当电路板的位置偏移时，请改变软支撑销的位置，或者切取干涉销等使得不碰到先行贴装的
元件。
先行贴装元件的高度限制
在电路板的反面能够先行贴装的元件的高度为 13mm 以下。超过这个高度的元件比软支撑销
还要高，由于与销底部的台座发生干涉而无法进行电路板夹紧。
QD142-09 5. 换线
NXT II 系统手册 295

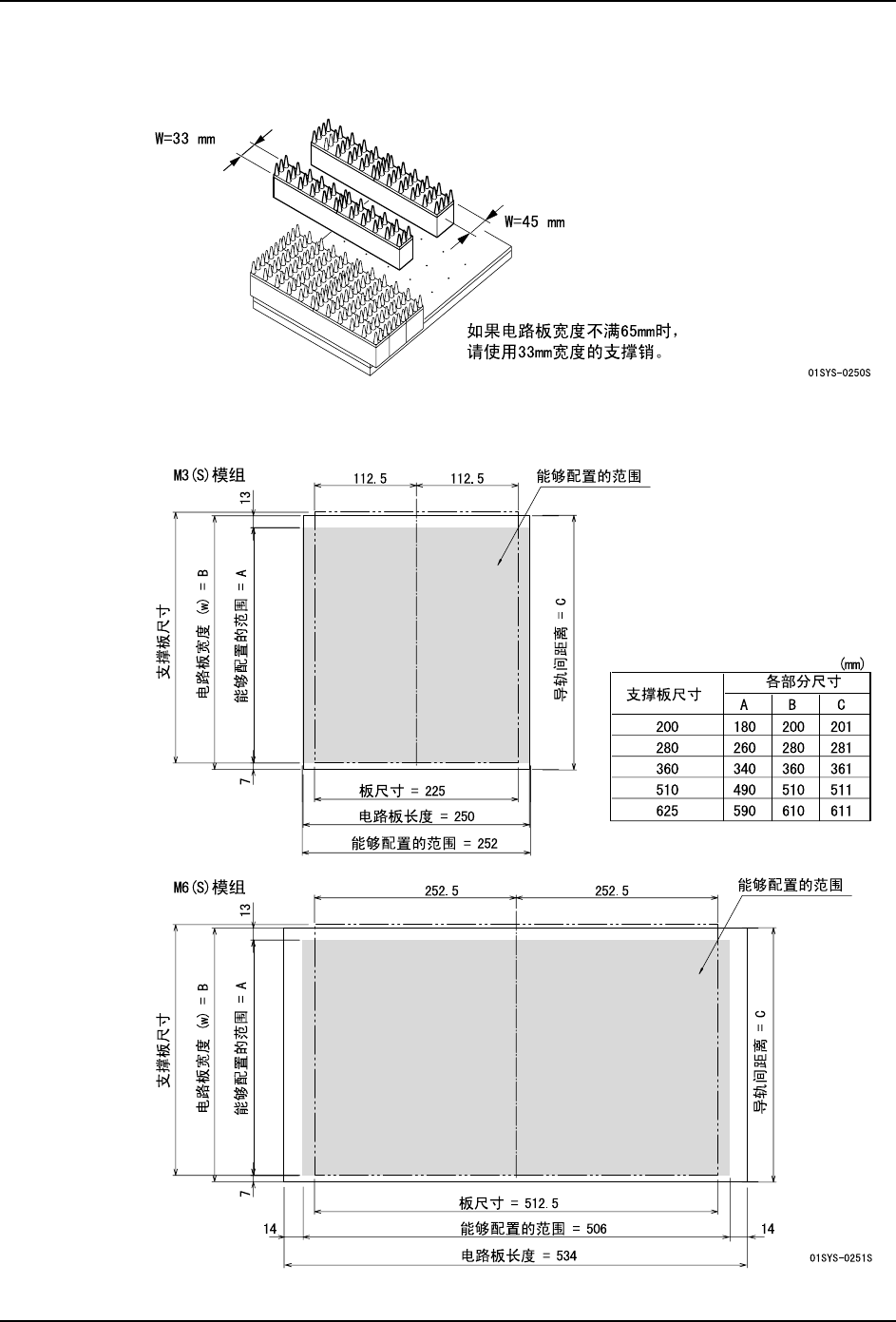

能够配置的范围
软支撑销存在尺寸不同的 2 种类型。通过组合配置这些支撑销，能够对应各种的电路板。
以下表示各支撑板的能够配置支撑销的范围。
5. 换线 QD142-09
296 NXT II 系统手册
5.12 吸嘴的更换

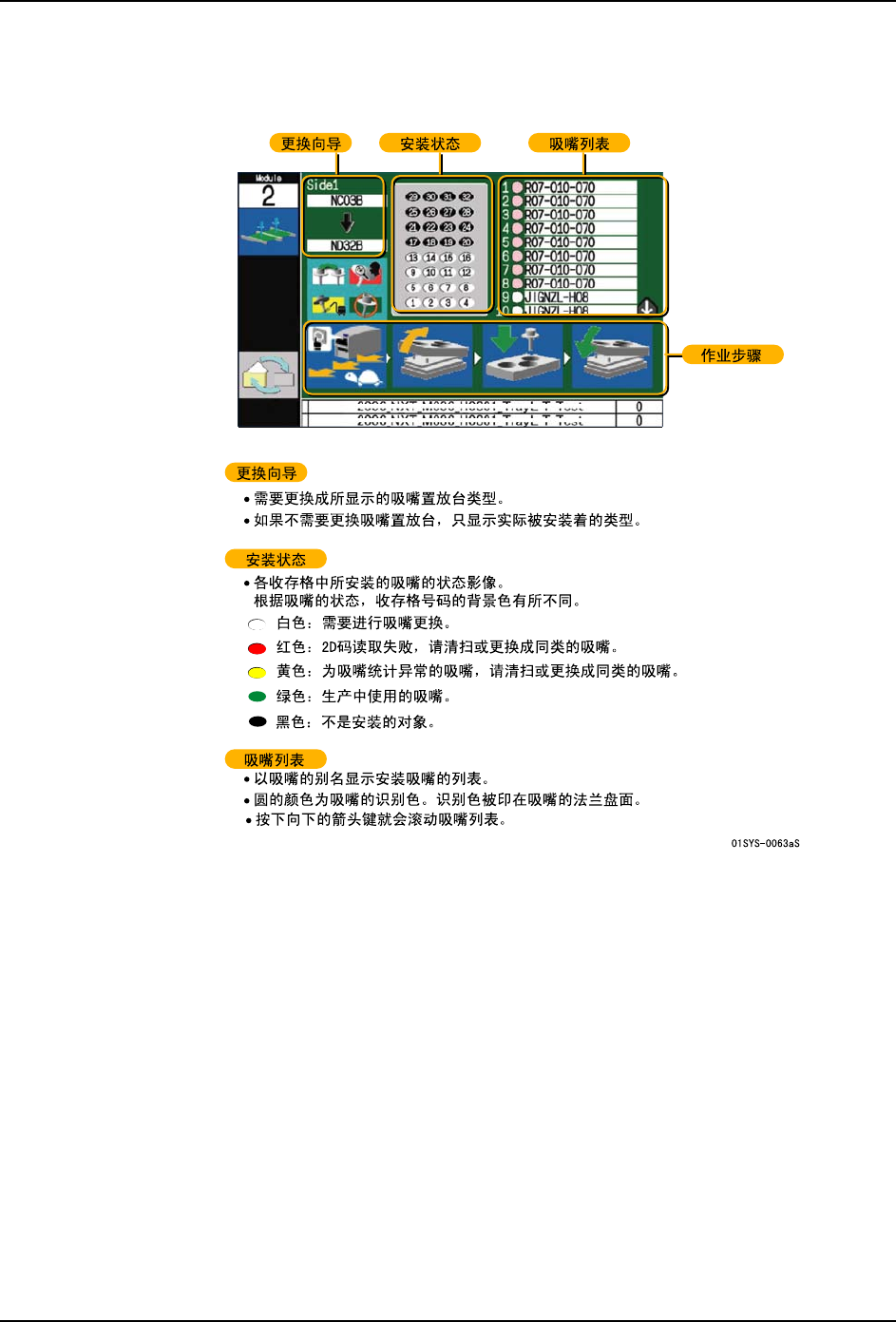

5.12.1 更换吸嘴的向导画面
备注 )在吸嘴置放台中不存在生产中所需要的吸嘴时，在向导画面上显示那些吸嘴种类的画
面。请向吸嘴置放台补充需要的吸嘴。
