4. 生产 QD142-09
70 NXT II 系统手册

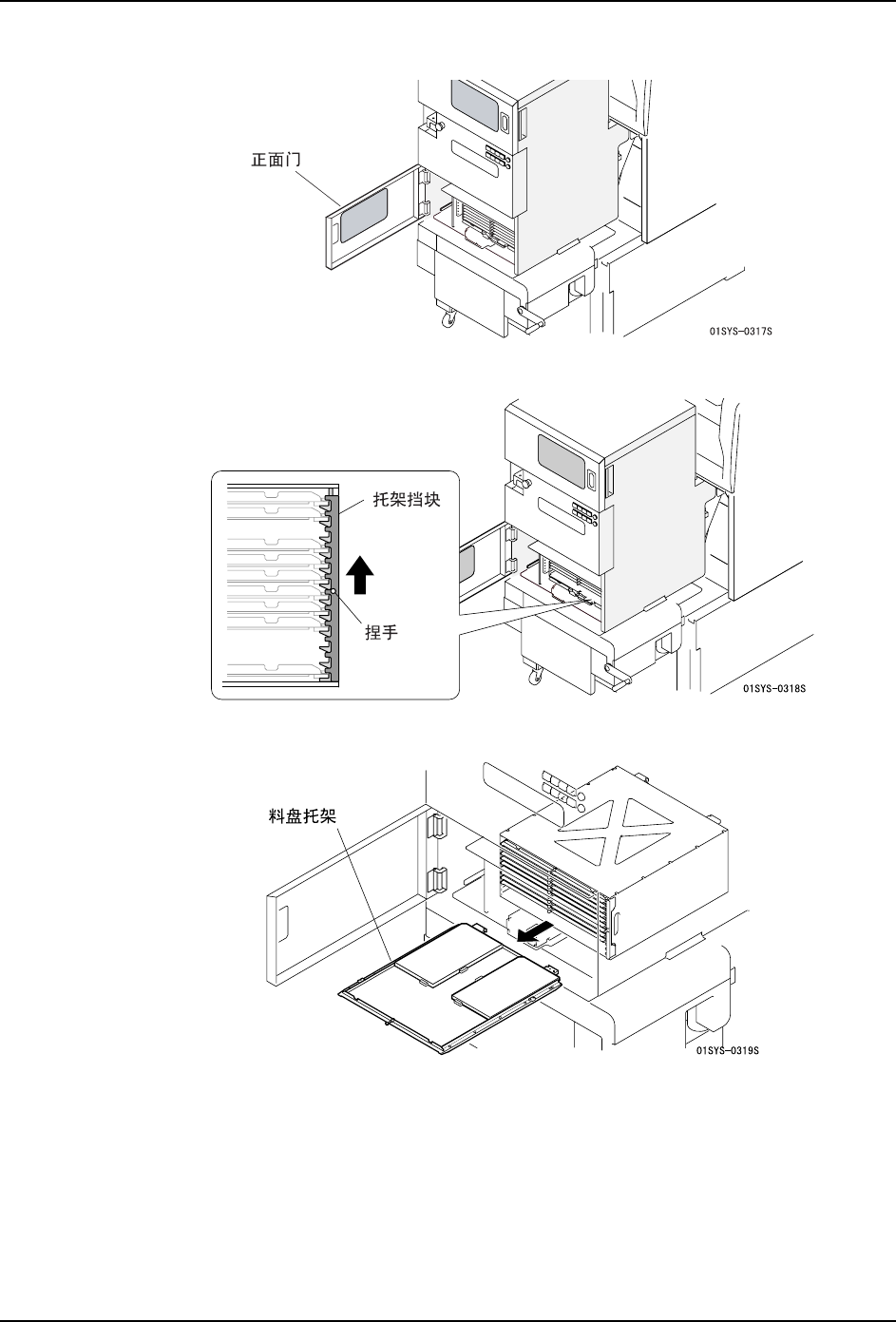

1. 打开料盘单元 -LT 的正面门 . 请打开下层的门。
2. 请拿住捏手，抬起托架挡块。
3. 从料槽 12 内取出料盘托架。
4. 请按下操作面板的 OK 按钮。
QD142-09 4. 生产
NXT II 系统手册 71

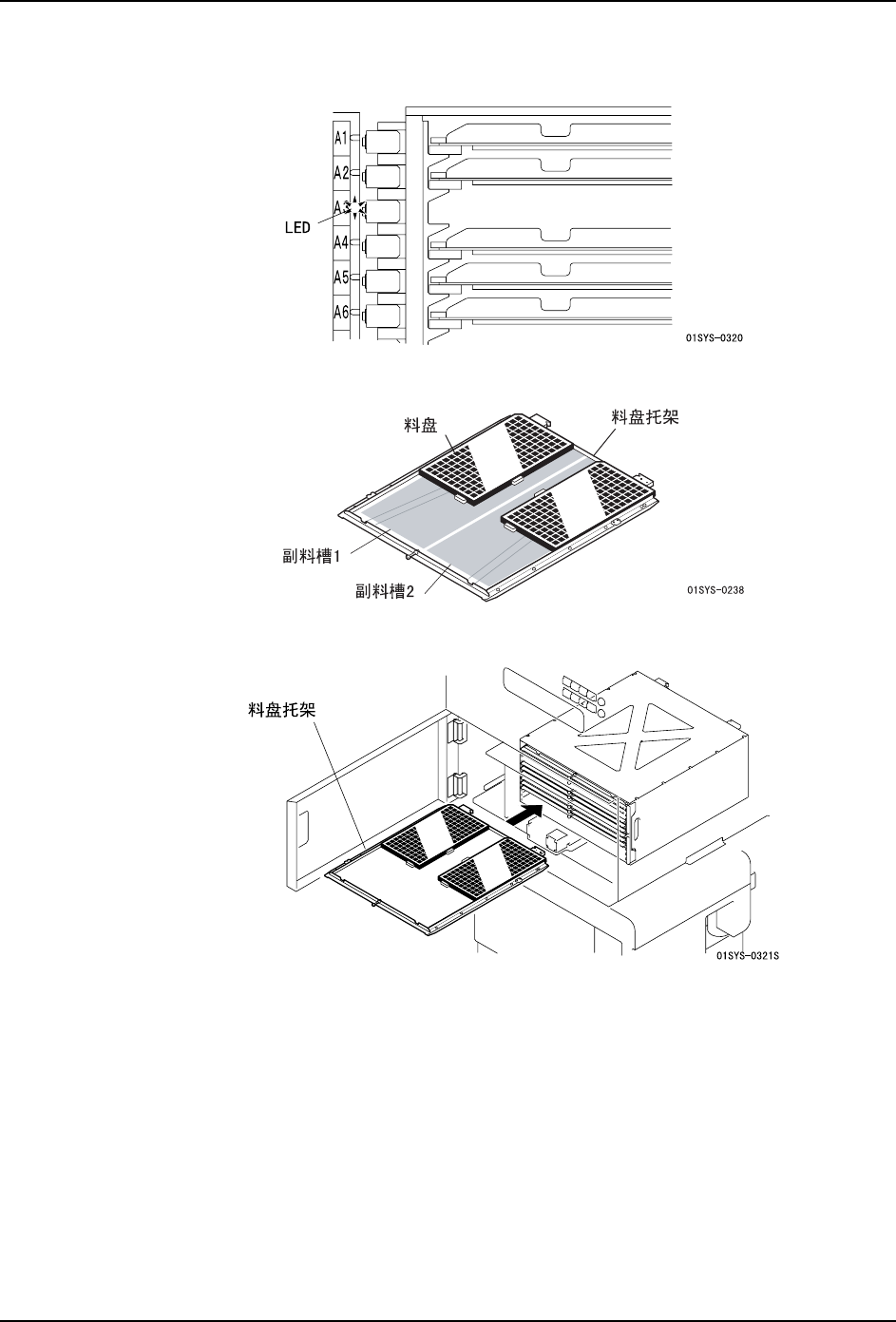

5. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的
料槽，LED 闪烁着。
6. 将料盘安装到料盘托架上。
7. 将料盘托架安装到对象料槽上。
注意 )将料盘托架安装到料槽中的时候，请轻轻地安装，以免料盘受到冲击。
8. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 " 4.7.6 指定料盘元件
的吸取开始点 "。
9. 请按下操作面板的 OK 按钮。
4. 生产 QD142-09
72 NXT II 系统手册

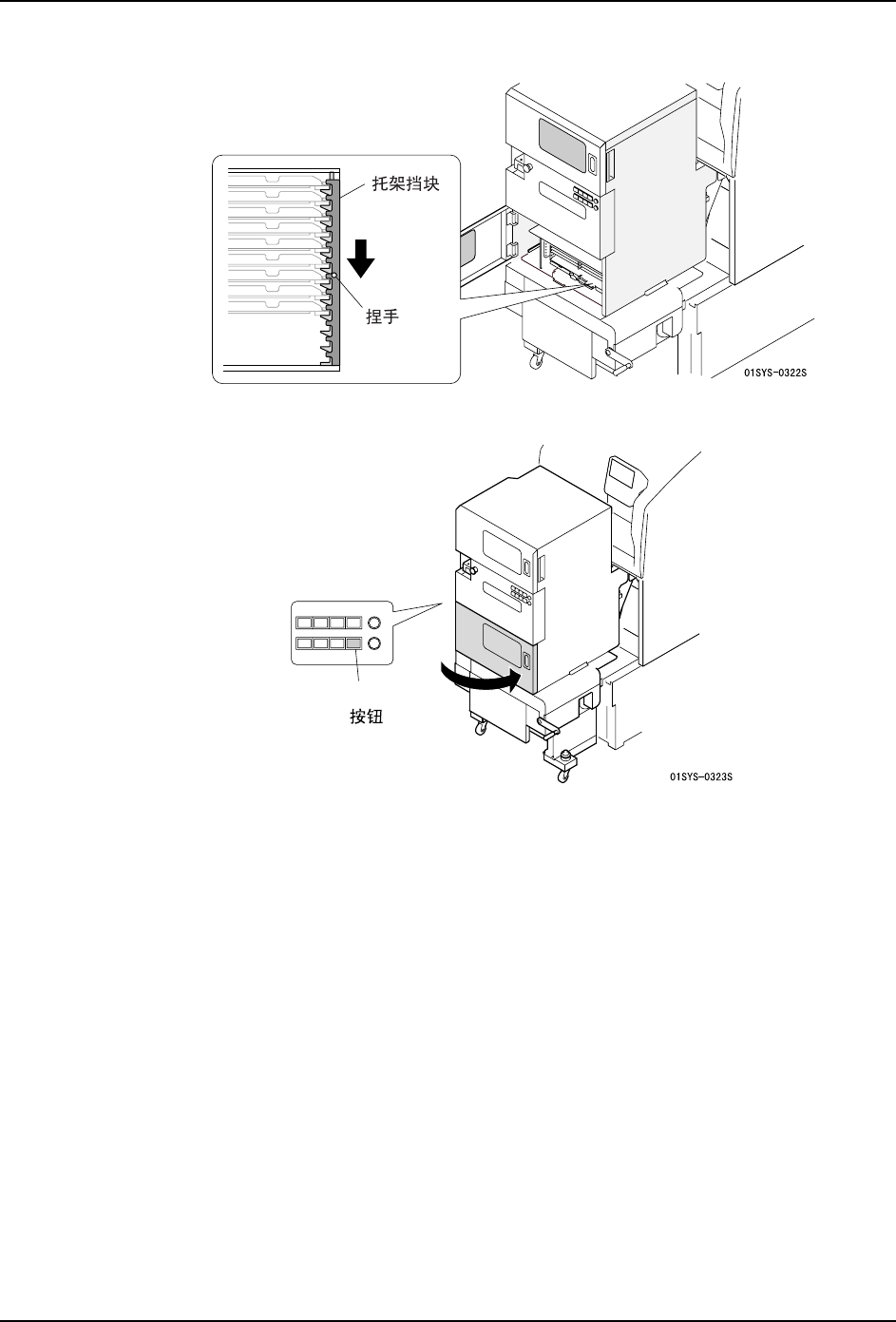

10.请拿住捏手，放下托架挡块。
11.请关闭正面门 （下层），按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，以免料盘单元 -LT 受到冲击。
COMPLETE
