在模组之间配置模组搬运轨道时
在使用模组搬运轨道时，需要将模组搬运轨道配置在机器的最前面或最后面的基座上。想要
在模组之间配置时，请将生产线分成 2 台机器，在最前面或最后面配置。
同一基座上的模组之间不能配制模组搬运轨道。
注意事项
1. 在生产线的前工序·后工序中配置周边搬运轨道时，如果周边搬运轨道与模组搬运轨道
相邻请设置自立型搬运轨道。
2. 可以搬运的电路板尺寸如下所示。
·M6 模组搬运轨道：X 方向 534mm 以下
·M3 模组搬运轨道：X 方向 305mm 以下
3. 在最前面配置了模组搬运轨道的生产线中，对最前面模组进行机上拼板跳过时，就会在
操作画面上显示提示注意的对话信息。此时，按下操作面板的 OK 按钮后，就会转换到跳
过设定画面并能够进行设定。
4. 生产 QD142-09
184 NXT II 系统手册
4.12.19 对应空料盘自动排出
在料盘叠放生产时，吸取器会自动排出空料盘。由于在不停止运转的情况下能够进行下一料
盘的元件供应，因此提高了操作者的作业效率。
为了进行空料盘自动排出运转，需要以下列举的条件。
· Fuji Flexa V2.0.1 以后
· Fujitrax V3.08 以后 （使用 Fujitrax 时）
· 带吸取器的料盘单元 -L
备注 )如果不使用吸取器，需要用手取出空料盘。
备注 )仅限于 H01 工作头、H02 工作头和 OF 工作头可以安装吸取器。
QD142-09 4. 生产
NXT II 系统手册 185
空料盘自动排出功能的设定步骤

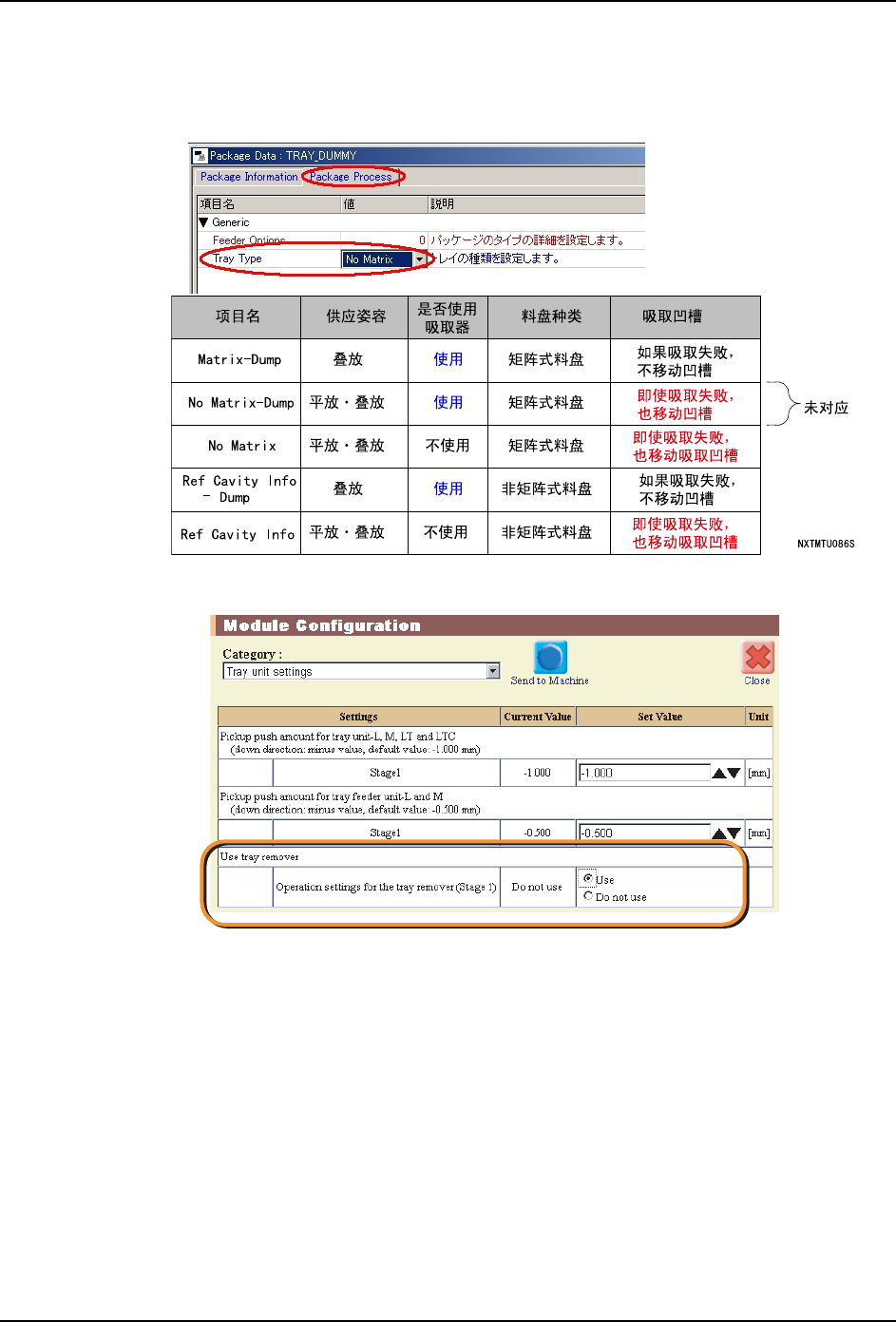

1. 编辑 Job。请打开 Job 编制器内的 Job，打开想要叠放的料盘元件的封装数据，设定 Tray
Type。
2. 请在辅助软件的 [ 模组功能设定 ] 画面上，进行料盘吸取器的设定。
· [ 料盘吸取器动作设定 ]：[ 使用 ]
NXTMTU087E
