QD142-09 5. 换线
NXT II 系统手册 255

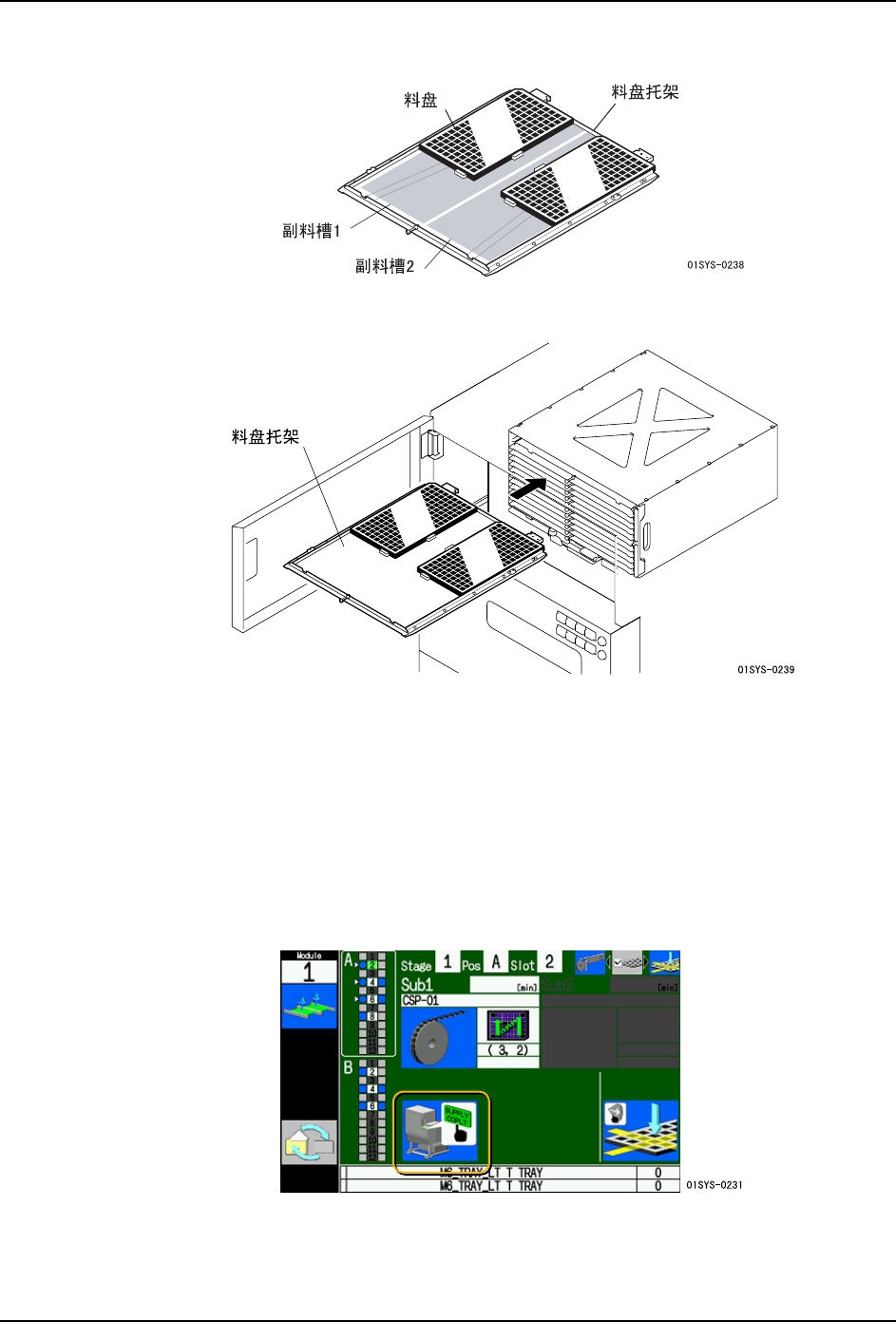

5. 将料盘安装到料盘托架上。
6. 将料盘托架安装到对象料槽上。
注意 )在将料盘安装到料槽时，在不产生冲击下将料盘托架放入最里面。
备注 )想要改变料槽的顺序时，请通过操作面板的箭头键（上下）变更料槽，然后安装料盘。
7. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 " 4.7.6 指定料盘元件
的吸取开始点 "。
8. 请按下操作面板的 OK 按钮。
9. 如果有其他料槽的料盘更换的向导，请重复上述 4. 项～ 8. 项。
10.当完成所有的补充后，就会显示 COMPLETE 按钮按下的向导画面。
5. 换线 QD142-09
256 NXT II 系统手册

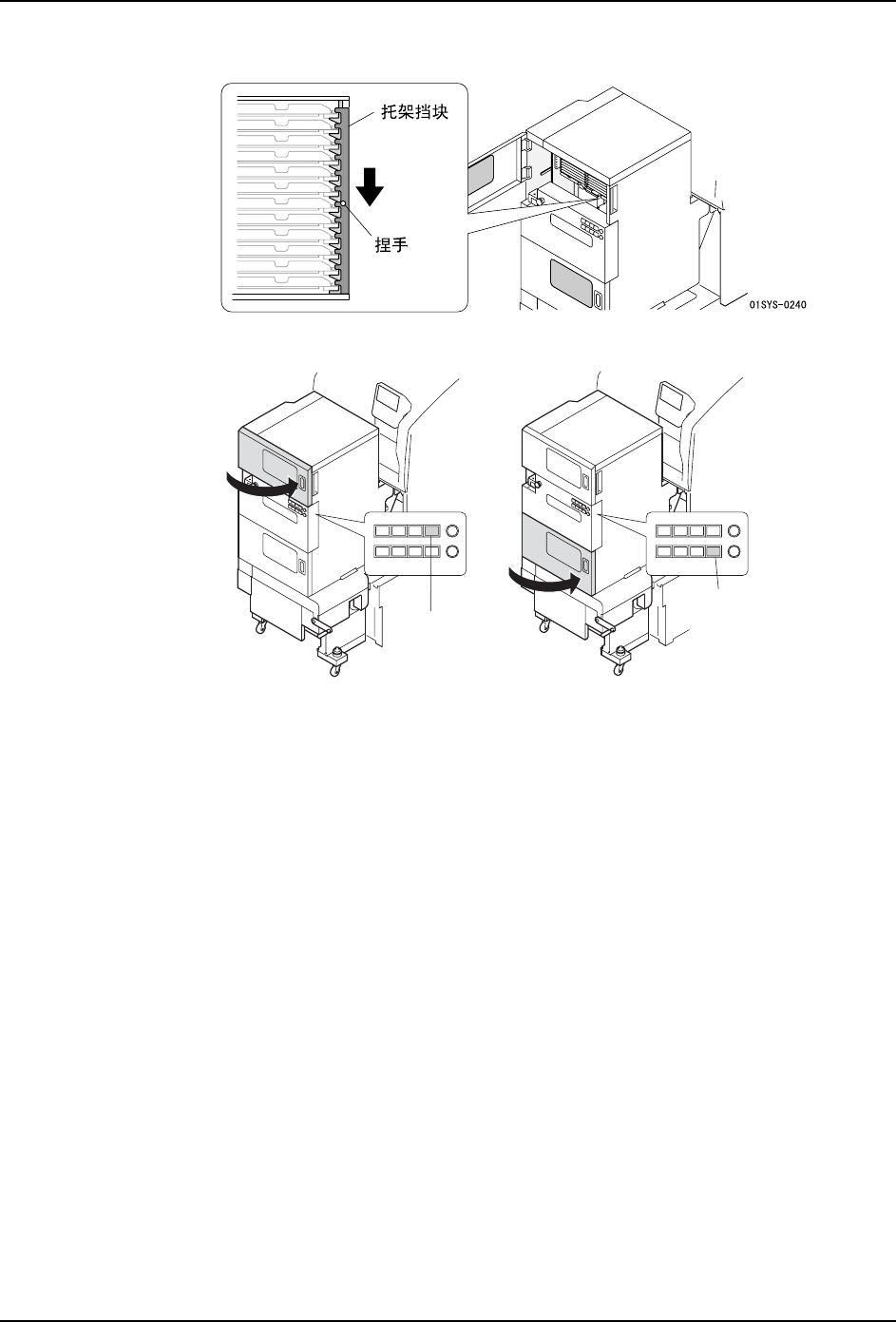

11.请拿住捏手，放下托架挡块。
12.请关闭正面门，按下 COMPLETE 按钮。
备注 )轻轻关闭正面门，使得料盘单元 -LT 不受到冲击。
6<6
&203/(7(
ᣝ䪂
&203/(7(
ᣝ䪂
QD142-09 5. 换线
NXT II 系统手册 257
5.7.4 料盘箱的成批更换
能够拆装料盘单元 -LT 的上下的料盘箱。通过将安装了料盘的料盘箱安装到料盘单元 -LT
中，能够缩短换线时间。这里，说明料盘箱的更换方法。
1. 请按下料盘箱更换侧的 MAGAZINE CLAMP 按钮。料盘箱有上下 2 层。请按下要更换料盘箱
一侧的按钮。
备注 )被安装在料盘单元 -LT 中的料盘箱的夹紧被解除。
注意
更换时，请务必注意不要使料盘箱落下。料盘箱落下不仅有可能造成机器
的损坏，还可能受伤。
在搬运安装了料盘的料盘箱时，请小心搬运，避免料盘元件移位。
㧔Ϟջ㧕
6<6
0$*$=,1(
&/$03ᣝ䪂
0$*$=,1(
&/$03ᣝ䪂
㧔ϟջ㧕
