5. 换线 QD142-09

298 NXT II 系统手册

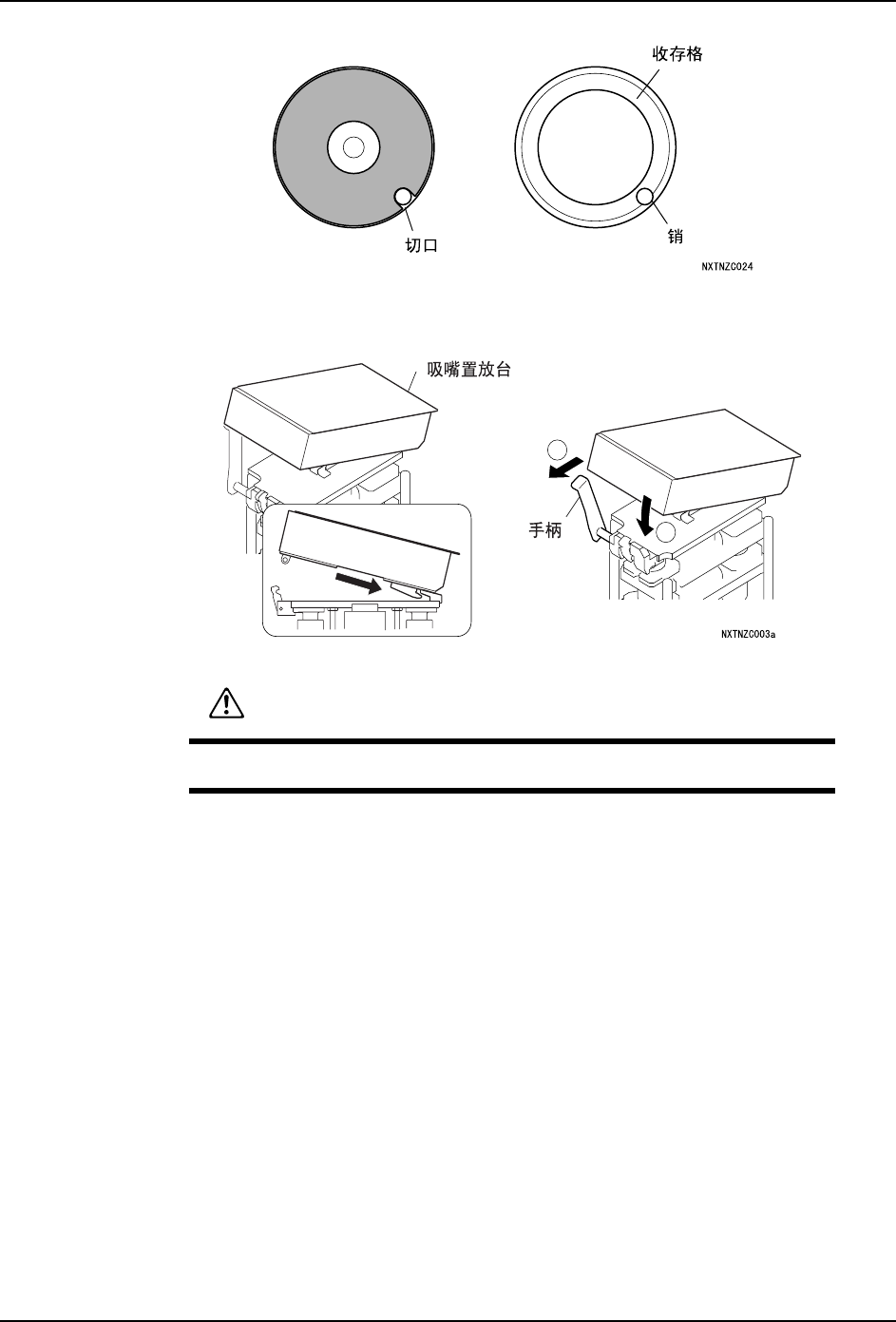

5. 安装吸嘴置放台时，将吸嘴置放台左侧的红色手柄向模组的前方倾斜，首先将置放台后

部插入后再压入前方一侧。

6. 将手柄返回到原来的位置。

7. 请确认吸嘴置放台是否紧密地安装到吸嘴更换器主体上。

8. 有必要进行其他的换线操作时，在此时进行。

9. 请插入模组。

a. 插入模组之前，请确认 XS 轴（M3-2 模组）等机械部位没有从模组的旁边突出。

b. 握住模组的手柄，在解除模组的锁定的状态下，慢慢地插入模组，直到碰到阻停块为

止。

c. 模组被自动地引入并被夹紧。如果没有被夹紧时，请将模组稍微朝身体侧拉回一些后

重新推入。

备注 )对于拆下了料盘单元的模组，之后会显示料盘单元安装向导，请根据向导安装料盘单

元。

注意

在合上吸嘴置放台时，请注意不要挤伤手指。

QD142-09 5. 换线

NXT II 系统手册 299

5.12.3 吸嘴一览表

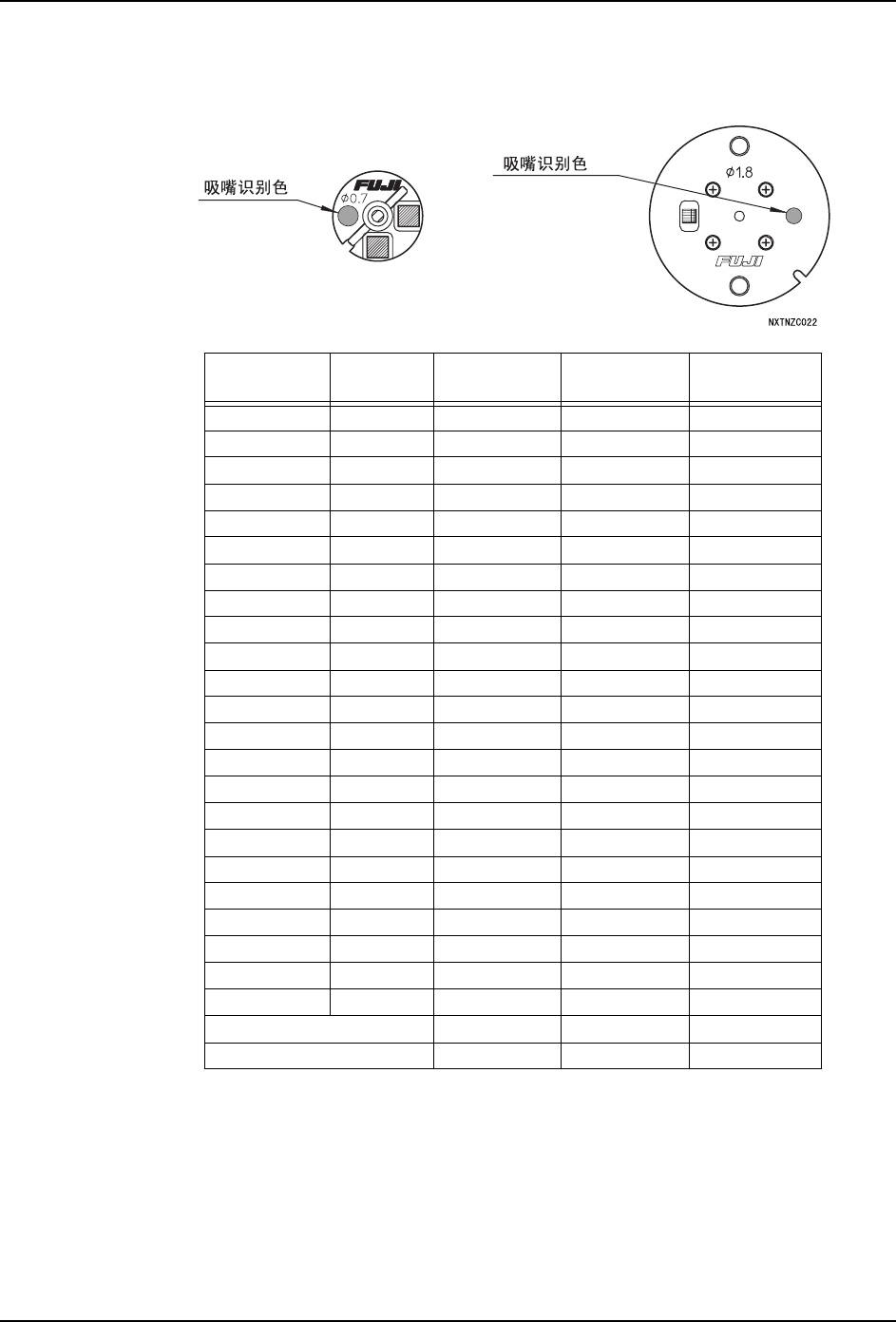

所使用的吸嘴种类如下。请通过涂敷在法兰盘上的颜色来识别各个吸嘴。

吸嘴尺寸识别色

H08/H12(S)/

H12HS/

V12 用吸嘴

H01/H02 用

吸嘴

φ 0.3 灰 AA1ATxx AA1ATxx -

φ 0.4 黄 AA056xx AA056xx -

φ 0.7 蓝 AA057xx AA057xx -

φ 1.0 粉红 AA058xx AA058xx AA0ASxx

φ 1.3 绿 AA20Axx AA20Axx AA0AXxx

φ 1.3 MELF 橘黄 AA064xx AA064xx AA0MZxx

φ 1.8 浅蓝 AA20Bxx AA20Bxx AA0HSxx

φ 1.8 MELF 橘黄 AA19Gxx AA19Gxx AA11Rxx

φ 2.5 紫 AA20Cxx AA20Cxx AA0HTxx

φ 2.5 MELF 橘黄 AA065xx AA065xx AA0MLxx

φ 2.5 G 紫 AA0WTxx AA0WTxx AA084xx

φ 3.7 黄绿 AA20Dxx AA20Dxx AA0HWxx

φ 3.7 G 黄绿 AA18Cxx AA18Cxx AA085xx

φ 5.0 淡紫 AA20Exx AA20Exx AA0HXxx

φ 5.0 G 红 AA063xx AA063xx AA072xx

φ 7.0 淡紫 - - AA080xx

φ 7.0 G 深红 - - AA073xx

φ 10.0 淡紫 - - AA081xx

φ 10.0 G 深蓝 - - AA074xx

φ 15.0 淡紫 - - AA082xx

φ 15.0 G 白 - - AA075xx

φ 20.0 淡紫 - - AA083xx

φ 20.0 G 灰 - - AA076xx

治具 AA06Axx(J01) - AA05Zxx(J03)

治具（角度补正用） AA4ZLxx(J06) AA4ZLxx(J06) AA50Sxx(J08)

5. 换线 QD142-09

300 NXT II 系统手册

备注 )

1.关于混合校正专用的治具吸嘴，请参照 "5.14 混合校正用治具吸嘴的安装 "。

2.使用带元件有无确认传感器的工作头的时候，请不要安装带橡胶垫的吸嘴 (2.5G、

5.0G 等 )。如果安装了带橡胶垫的吸嘴，就无法进行元件有无的确认。

吸嘴尺寸识别色

H04 用

吸嘴

H04S 用

吸嘴

φ 1.0 粉红 AA06Wxx AA8WTxx

φ 1.3 绿 AA06Xxx AA8TExx

φ 1.3 MELF 橘黄 - AA9NZxx

φ 1.8 浅蓝 AA06Yxx AA8WWxx

φ 1.8 MELF 橘黄 - AA9RAxx

φ 2.5 紫 AA06Zxx AA8WXxx

φ 2.5 MELF 橘黄 - 2AGKNY0014xx

φ 2.5 G 紫 AA07Fxx AA8XAxx

φ 3.7 黄绿 AA07Axx AA93Wxx

φ 3.7 G 黄绿 AA07Gxx AA8XBxx

φ 5.0 淡紫 AA07Bxx AA93Xxx

φ 5.0 G 红 AA07Hxx AA8XCxx

φ 7.0 淡紫 AA07Cxx AA93Yxx

φ 7.0 G 深红 AA07Kxx AA8XDxx

φ 10.0 淡紫 AA07Dxx AA8WYxx

φ 10.0 G 深蓝 AA07Lxx AA8XExx

φ 15.0 淡紫 AA07Exx AA8WZxx

φ 15.0 G 白 AA07Mxx AA8XFxx

治具 AA0EXxx(J02) AA0EXxx(J02)

治具（角度补正用 AA4ZMxx(J07) AA4ZMxx(J07)
