4. 生产 QD142-09 134 NXT II 系统手册 自动换线功能 （生产顺序模式）的运用 1. 生产中 ，或者在供料器料尽的状态下，当状态区域的自动换线示意图的背景为 绿色时 ， 请按下操作面板的 OK 按钮。 2. 用箭头键选择 Job 切换菜单后，请按下 OK 按钮。 3. 用箭头键选择 Job 切换图标后，请按下 OK 按钮。 完成生产中的电路板后， 从前工序侧的模组开始以模组为单位， 顺序切换 Job 并进行换线。
QD142-09 4. 生产
NXT II 系统手册 133
生产顺序模式
如果存在根据生产计划被预约的 Job，通过操作者的操作能够进行换线的功能。

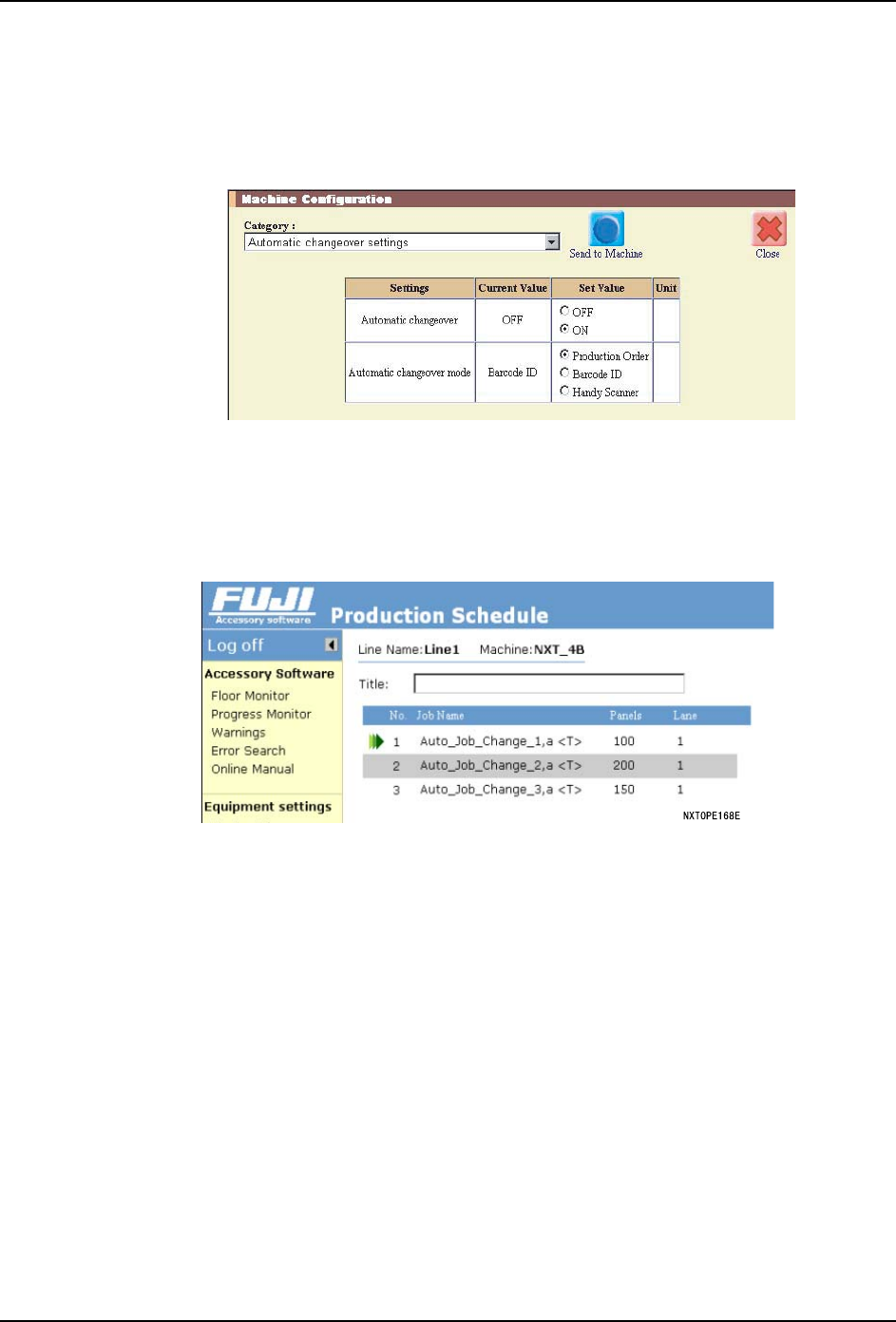

自动换线 （生产顺序模式）设定步骤
1. 请在辅助软件的 [ 机器功能设定 ] 画面上，进行自动换线功能的模式设定。
·[ 自动换线功能 ON/OFF]：[ON]。
·[ 自动换线模式 ]：[ 生产顺序 ]。
2. 请在 [ 生产计划编辑 ] 画面中，设定生产计划。详细内容请参照辅助软件操作手册 [ 第
2章3.编辑进度表]。
01SYS-0259E
4. 生产 QD142-09
134 NXT II 系统手册

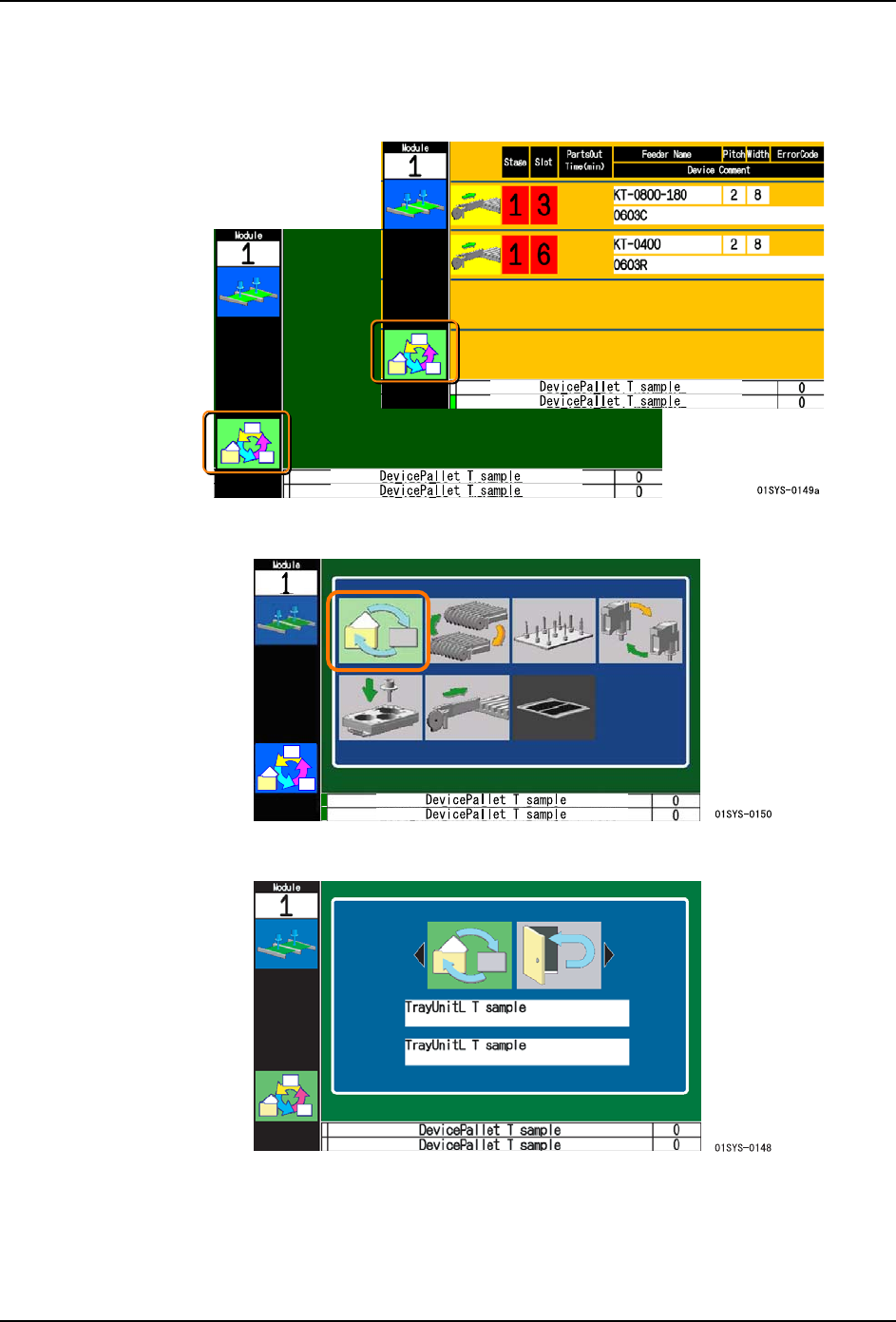

自动换线功能 （生产顺序模式）的运用
1. 生产中，或者在供料器料尽的状态下，当状态区域的自动换线示意图的背景为绿色时，
请按下操作面板的 OK 按钮。
2. 用箭头键选择 Job 切换菜单后，请按下 OK 按钮。
3. 用箭头键选择 Job 切换图标后，请按下 OK 按钮。
完成生产中的电路板后，从前工序侧的模组开始以模组为单位，顺序切换 Job 并进行换线。
QD142-09 4. 生产
NXT II 系统手册 135
手持式扫描器模式
根据使用手持式扫描器读取生产指示书等的条形码，指示自动换线开始的功能。
另外，使用该功能时需要以下的选项。
· 条形码读取器 （连接到 PC 后使用）
· 进行 Job 指定的条形码 （生产指示书）

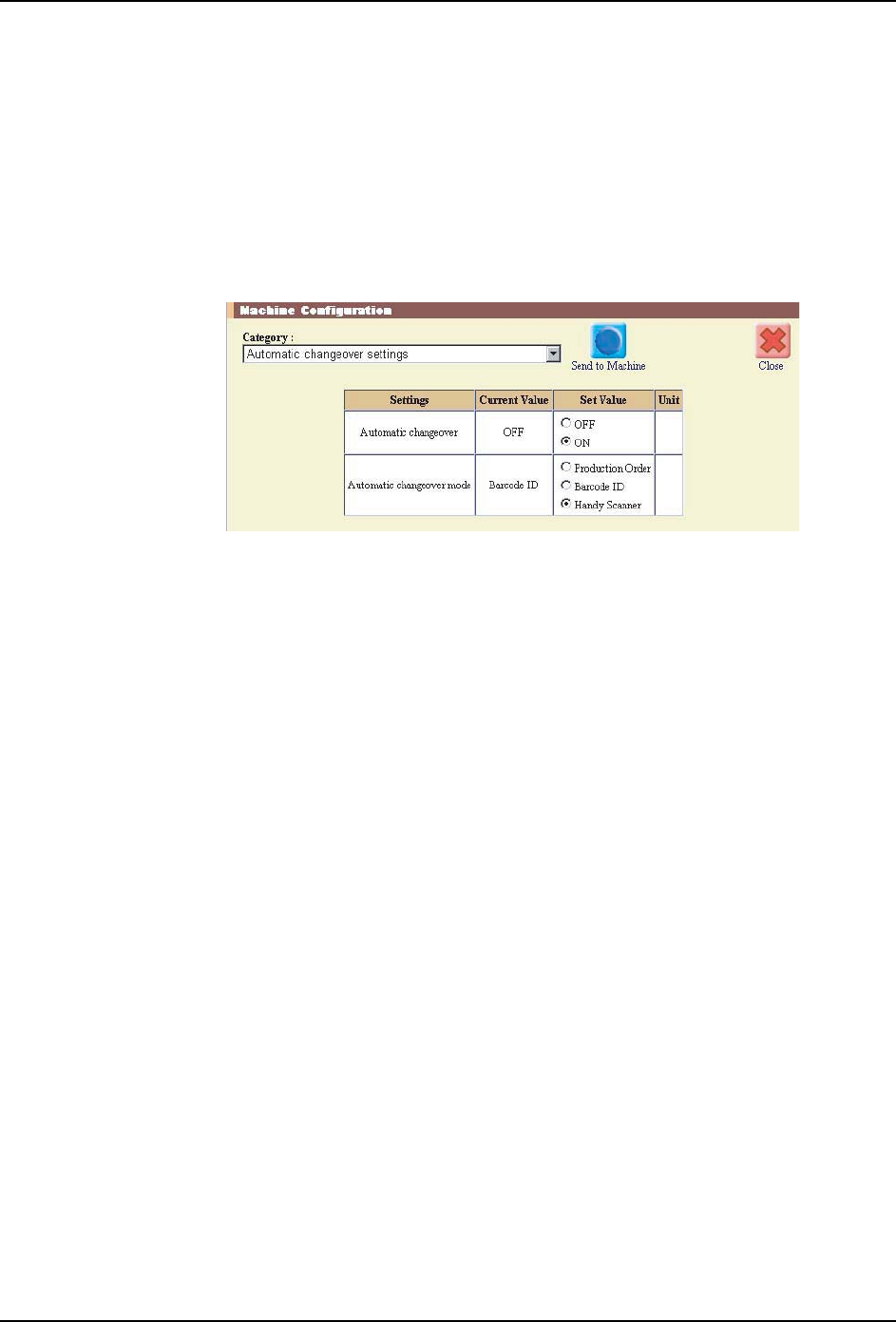

自动换线功能 （手持式扫描器模式）设定步骤
1. 请在辅助软件的 [ 机器功能设定 ] 画面上，进行自动换线功能的模式设定。
·[ 自动换线功能 ON/OFF 设定 ]：[ON]
·[ 自动换线模式 ]：[ 手持式扫描器 ]
2. 请注册进行自动换线的生产线。详细请参照辅助软件操作手册 [ 第 4 章 6.2 注册要使用
根据手持式扫描器的自动换线功能的生产线 ]。
3. 请创建设备（生产线、机器）与条形码 ID 相互关联的表格。详细请参照辅助软件操作手
册 [ 第 4 章 6.4 创建设备与条形码 ID 相互关联的表格 ]。但是，该作业并不是必须的作
业。如果没有被创建，在画面上手动选择设备。
4. 请创建 Job 与条形码 ID 相互关联的表格。详细请参照辅助软件操作手册 [ 第 4 章 6.5 创
建生产 Job 与条形码 ID 相互关联的表格 ]。
自动换线功能 （手持式扫描器模式）的运用
1. 开始生产当前 Job 中最后一块电路板时，请读取进行次生产 Job 指定的条形码。
2. 当前 Job 中电路板生产完毕后被送出到下一个模组中，送出完毕后将自动切换到次 Job。
3. 如果需要操作者进行换线作业时，操作画面上会及时显示换线向导。请按照画面进行换
线作业。
01SYS-0260E
