QD142-09 4. 生产 NXT II 系统手册 77 集中进行料盘元件补充 使用料盘动态次料站补充进行料 盘元件补充的时候， 对于即将发生料尽预告的料盘元件， 能 够集中进行补充。 KIT Handy 时 1. 请打开元件状态列表或料站检查画面。 2. 请确认料盘箱退避预告时间。按照元件 显示下一次元件补充的时间。 备注 )通过排序功能，能够进行升序和降序排列。 3. 进行对象元件的料盘验证，安装到空料 盘上。 4. 点 击 KI…
4. 生产 QD142-09
76 NXT II 系统手册
备注 )除了排出用料槽，在其余的料槽上都能够安装料盘托架。但是，从空料槽的上面开始
顺序补充料尽预定的料盘，能够稿效率地进行次料站的切换。
7. 请在 KIT Handy 或 KIT Manager 上确认 [ 料盘箱退避预告时间 ]。并且，如果存在需要安
装的料盘，请重复 4. 项～ 6. 项。
8. 如果要指定料盘元件的吸取开始点时，请在这里设定。请参照 "4.7.6 指定料盘元件的吸
取开始点 "。
9. 请拿住捏手，放下托架挡块。
10.请关闭正面门，按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，以免料盘单元 -LT 受到冲击。
6<66
$
⫳ѻ⫼᭭Ⲭㆅ
ᣝ✻$%&ⱘ乎ᑣথ⫳᭭ሑᯊˈ
䇋Ңぎ᭭ῑⱘϞ䴶ᓔྟ乎ᑣᅝ㺙DŽ
&
%
$
㸹ܙ⫼᭭Ⲭㆅ
ᥦߎ
ᥦߎ
$
&
%
$
QD142-09 4. 生产
NXT II 系统手册 77
集中进行料盘元件补充
使用料盘动态次料站补充进行料盘元件补充的时候，对于即将发生料尽预告的料盘元件，能
够集中进行补充。
KIT Handy 时
1. 请打开元件状态列表或料站检查画面。
2. 请确认料盘箱退避预告时间。按照元件显示下一次元件补充的时间。
备注 )通过排序功能，能够进行升序和降序排列。
3. 进行对象元件的料盘验证，安装到空料盘上。
4. 点击 KIT Handy 的显示更新按钮，更新料盘箱退避时间的显示。
备注 )KIT Handy 的详细使用方法请参照 [Fujitrax Verifier 用户手册 ] 的 [3.KIT Handy 的
操作方法 ]。
KIT Manager 时
1. 请在 KIT Manager 的画面上打开料站的显示画面。
2. 请确认料盘箱退避预告时间。按照元件显示下一次元件补充的时间。
备注 )通过排序功能，能够进行升序和降序排列。
3. 进行对象元件的料盘验证，然后安装到空料盘上。
备注 )KIT ManagerKIT Handy 的详细使用方法请参照 [Fujitrax Verifier 用户手册 ] 的
[2.KIT Manager 的操作方法 ]。
01SYS-0502J
01SYS-0503J
01SYS-0504J
4. 生产 QD142-09
78 NXT II 系统手册

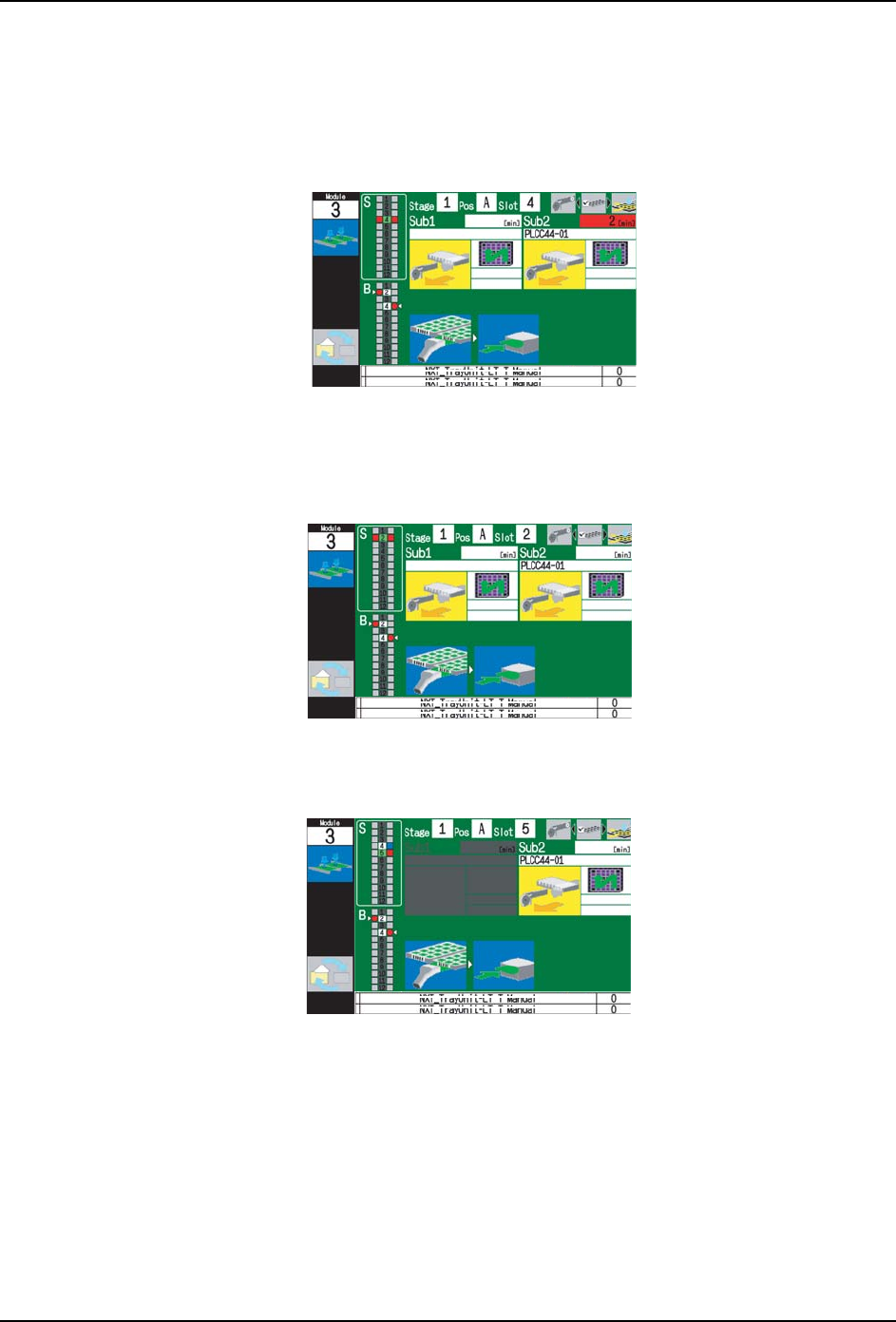

关于料盘元件补充时的托架除去向导
使用料盘动态次料站补充，能够在补充料盘箱的任意料槽上安装料盘元件。
但是，在以下的状态下显示托架除去向导，请按照向导除去托架，安装到别的料槽上。
a. 所安装的料盘太高，碰到了排出用料槽。
·按下 COMPLETE 按钮后，机器进行料盘高度检查。这时，如果检测出安装在排出用
料槽的下面的料盘高度碰到了排出用料槽，就会显示除去向导。
b. 在排出用料槽上安装了料盘时
·在排出用料槽上安装了料盘后，不会处于 [Set OK]，并且显示托架除去向导。
c. 超出料盘的占有料槽安装时
·超出了其他料盘的占有料槽安装料盘，或者没有确保料盘的占有料槽的时候，不
会处于 [Set OK]，并且显示托架除去向导。
01SYS-0498J
01SYS-0499J
01SYS-0500J
