QD142-09 5. 换线

NXT II 系统手册 287

7. 请关闭正面门，按下 COMPLETE 按钮。

备注 )请轻轻关闭正面门，使得料盘单元 -M 不受到冲击。

5. 换线 QD142-09

288 NXT II 系统手册

5.10.3 料盘安装步骤（Verify OFF 时）

1. 打开料盘单元 -M 的正面门。

2. 请抬起料盘挡块。

3. 一边在作业向导画面上进行确认，一边将料盘设置在正确的料槽位置上。

注意 )在将料盘放置到料槽时，请轻轻放置以免产生冲击。另外，请不要使料盘接触到料槽

最里面的挡块。如果接触，请将料盘退回一些。

4. 需要指定料盘吸取点时，在这里进行设定。请参照 " 4.10.3 指定料盘元件的吸取开始点

"。

5. 在补充的料槽被选择的状态下，按下操作面板上的 OK 按钮。

QD142-09 5. 换线

NXT II 系统手册 289

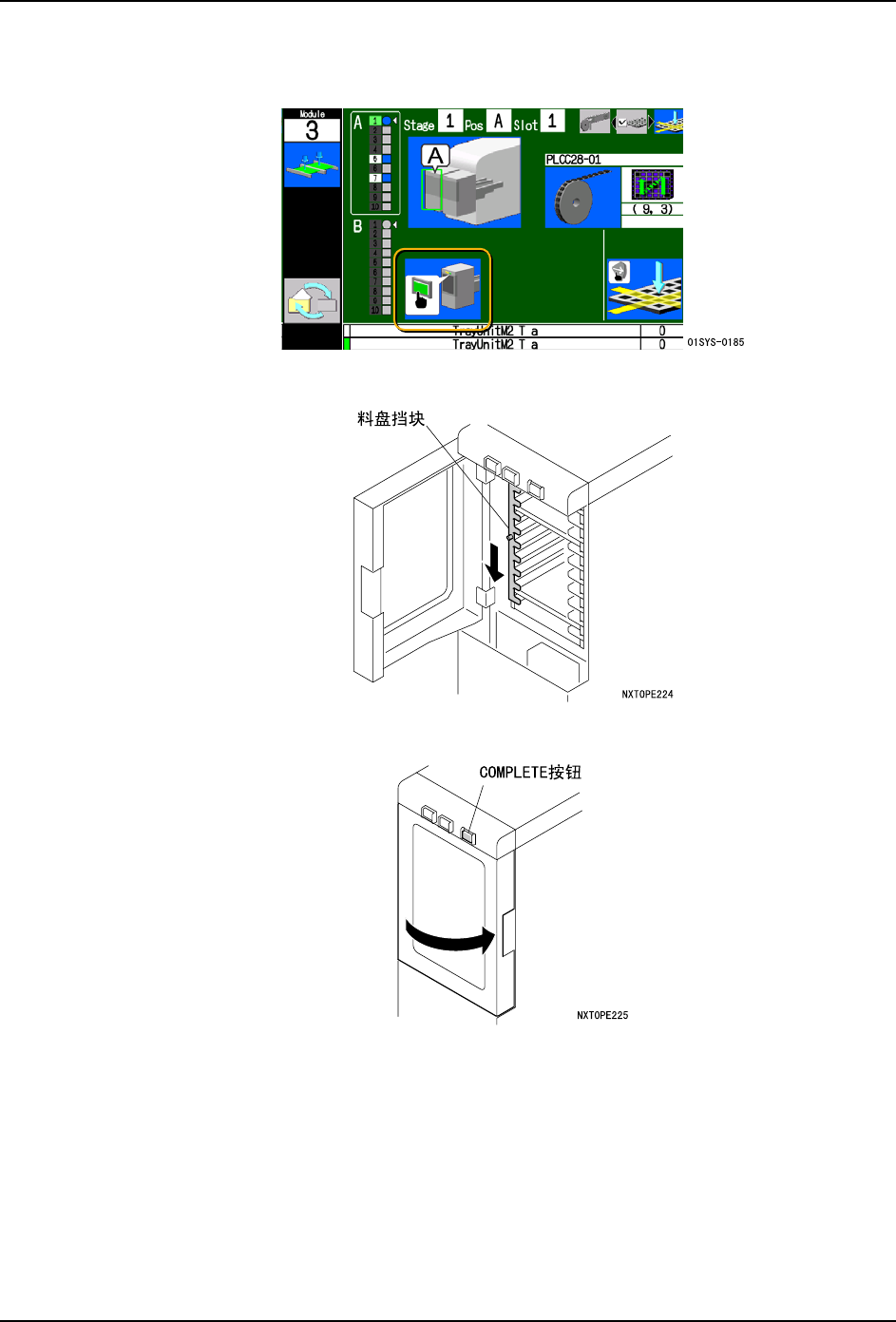

6. 如果有其他料槽的料盘更换的向导，请重复上述 3. 项～ 5. 项。当完成所有的补充后，

就会显示按下 COPLT 按钮的向导。

7. 请放下料盘挡块。

8. 请关闭正面门，按下 COMPLETE 按钮。开始生产。
