QD142-09 6. 手动模式指令
NXT II 系统手册 323
6.3 Job 测试指令
在确认及调整元件的吸取位置，清除生产电路板块数的显示，或者清除电路板取入块数的显
示时使用该指令。选择该指令按下 OK 按钮后，就会显示以下 3 个的作业选择画面。使用箭
头键选择想要执行的作业。
·吸取位置确认
·清除生产电路板块数的显示
·清除电路板取入块数的显示 （使用间隔停止功能时）
6.3.1 吸取位置确认 （料站修正）
对安装在机器上的供料器元件或料盘元件设定料站修正值时使用。执行该指令后，定位相机
拍摄吸取位置，并显示在操作画面。
该指令对应由供料器和料盘单元供应的元件。
注意 )
1.只是在机器上暂时设定吸取点修正值时使用。插入了不同的料站注解的供料器后，修
正值就会被清除。
2.对生产中不使用的料站不能设定修正值。
3.由于元件的形状特殊导致料带凹槽的中心与元件主体中心发生错位等而不能吸取
时，请在外形数据中进行吸取修正。
操作步骤
1. 请在机器上放置与 Job 的供料器配置相一致的供料器。
备注 )通常，在自动运转时，在元件吸取前的一瞬间进行送料，因此在供料器的吸取位置上
通常没有元件。如果想要确认在有元件的状态下的吸取位置时，请将元件送至吸取位
置。
2. 在 START 等待状态下按下 MANUAL 按钮显示手动指令。
01SYS-0123
পԡ㕂
NXTMMS021
6. 手动模式指令 QD142-09
324 NXT II 系统手册
3. 请使用箭头键选择 Job 测试示意图后按下 OK 按钮。
4. 选择吸取位置确认指令后按下 OK 按钮。
5. 请使用箭头键选择进行吸取位置确认的单元和料槽 （料盘单元时则为副料槽）。只能够
选择 Job 中指定的料槽。
备注 )
1.此时，如果在所选择料槽上的供料器需要进行送料时，在画面上显示送料次数。请用
手动使载体料带前进（使显示次数加 1）。载体料带的传送方法请参照 FUJI 智能供料
器手册。
2.NXT-2 不需要选择 STAGE。另外，只是在进行料盘单元的吸取位置确认时选择 SUB。
3.使用供料器自由配置功能时，所显示的 Device Comment 或 SLOT 号码都是根据实际配
置的结果。
6. 按下 START 按钮。机器在进行校正后测定吸取位置。
6<66
পԡ㕂⹂䅸
QD142-09 6. 手动模式指令
NXT II 系统手册 325
7. 测定结束后操作画面就会切换到影像监视器画面。请通过定位相机的影像和刻度确认吸
取位置。
备注 )影像左右颠倒显示。
8. 按下 MONITOR 按钮，返回到吸取位置确认画面。

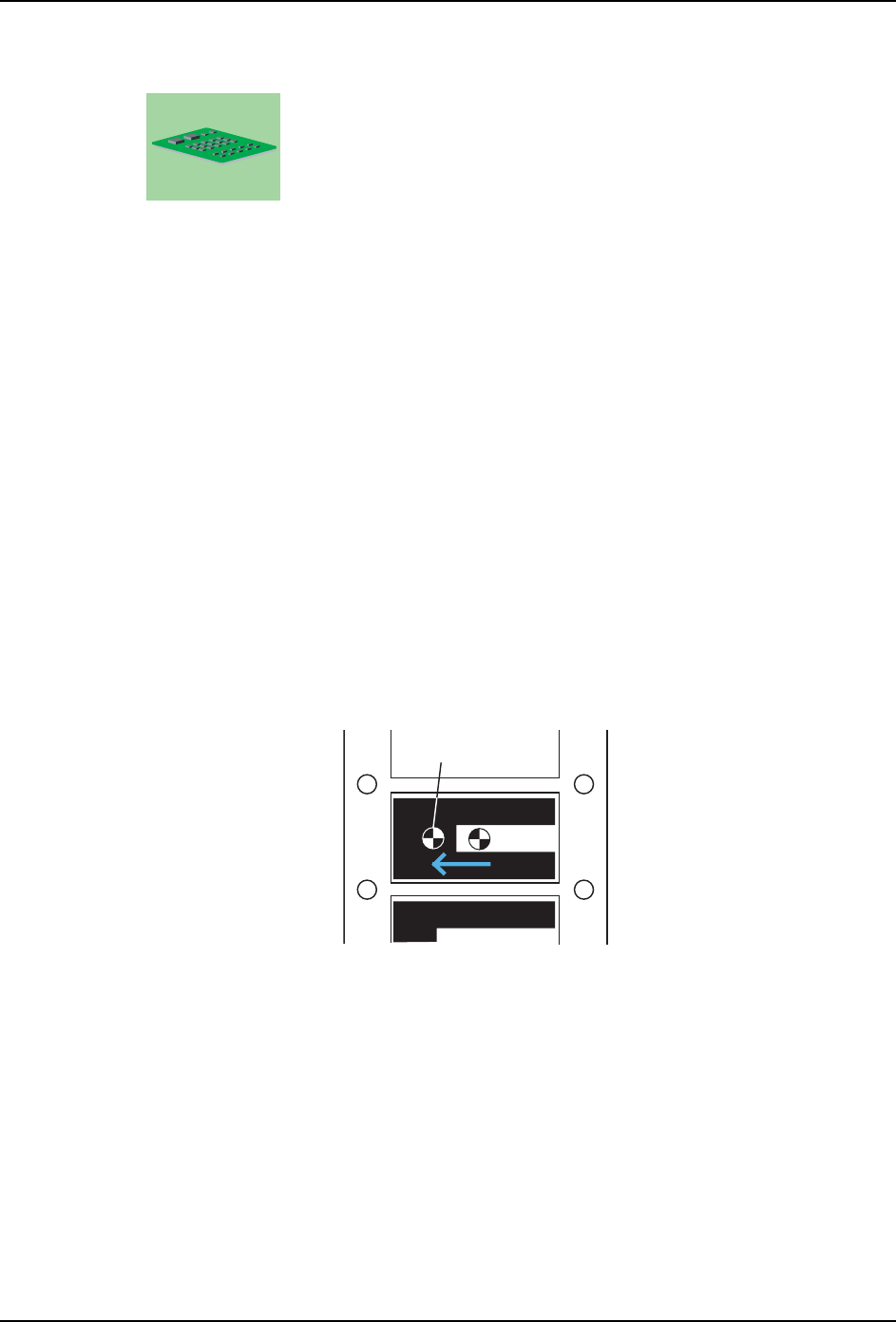

9. 按下 OK 按钮后，就会切换到规定位置的料站修正设定画面。请按下上下左右的箭头键，
设定修正值。
备注 )通过右箭头键和左箭头键以 （0.1mm 单位）变更现在所选择的修正值。通过上箭头键
和下箭头键变更设定的选择 （X 轴或者 Y 轴）。
10.按下 OK 按钮后，修正值就会被记忆。另外，想要在影像监视器上确认设定后的吸取位
置时，请按下 START 按钮，重复从 6 项至此的操作。
备注 )按下 CANCEL 按钮后，就能够返回到设定前的数值。
