4. 生产 QD142-09
162 NXT II 系统手册
运用料盘动态次料站补充时的注意事项
1. 被排出的托架上如果存在还没有用完的料盘，并且将该料盘再次插入到补充用料盘内
时，请务必对料盘进行吸取开始点指定。如果不进行吸取开始点指定，在吸取动作时就
会发生错误。
2. 在操作画面上显示从补充用料盘箱内取出托架的向导的时候，补充用料盘箱侧的 COM
-
PLETE 按钮无效。请从对象的料槽上取出托架，然后按下操作面板的 OK 按钮。并按照下
一步的向导。
3. 正在向补充用料盘箱补充料盘的时候，如果生产用料盘箱发生了补件极限，就会在操作
画面上显示向生产用料盘箱补充料盘的向导。请根据向导补充元件，然后重新开始生产。
4. 在补充用料盘箱内如果安装 OK 的料槽一个也没有的时候，不能按下 COMPLETE 按钮。
5. 如果在生产用料盘箱的料槽上设定了料站修正量，在更换托架后，该设定值继续有效。
另外，如果在补充用料盘箱的料槽上设定了料站修正量，设定值被无视。
6. 在料盘单元的托架更换动作中，因某种原因机器停止了，这时请不要取出托架。否则会
导致实际的托架存在情况与机器侧的信息不一致。不得已取出了托架时，请卸下料盘单
元，然后重新安装。
7. 在料盘动态次料站补充中，将发生料尽的托架排出到补充用料盘箱的排出料槽上。排出
用料槽通常只有 1 个，但是，如果生产用料盘箱侧被配置了料槽占有数为 2 或 3 的料盘
时，在补充用料盘箱内必须有相同数量的排出用料槽。
01SYS-0493S
A
-REЁⱘ⫳ѻ⫼᭭Ⲭㆅ
ⱘ᭭Ⲭ䜡㕂
Ўܗӊऴ᳝Ͼ᭭ῑˈ
᠔ҹ䳔㽕Ͼᥦߎ⫼᭭ῑDŽ
C
B
A
㸹ܙ⫼᭭Ⲭㆅ
ᥦߎ
ᥦߎ
A
C
B
A
QD142-09 4. 生产
NXT II 系统手册 163
4.12.12 无停止供应功能 （料盘单元 -L）
不停止机器的运转，将料盘补充给剩余数达到一定程度的料盘单元 -L 的功能。通过料盘的
补充将运转停止时间控制在最小限度，提高生产效率。
在使用无停止供应功能时，需要 Fujitrax Verifier 和 KIT Handy。设定方法请参照 NXT-2
编程手册。
无停止供应功能的设定步骤
1. 请在辅助软件的 [ 模组功能设定 ] 画面上，设定无停止供应功能。
·[Fujitrax 设定 ]-[ 验证 ON/OFF]：[ON]
t[ 料盘单元 -L 设定 ]-[ 料盘单元 -L 补充动作 ]：
[ 来自供应部的元件补充功能 ] 或者 [ 无停止供应功能 ]
4. 生产 QD142-09
164 NXT II 系统手册
无停止供应功能的运用
关于料盘单元 -L 的料盘元件补充向导，请参照 " 4.9 向料盘单元 -L 补充料盘元件 "。这
里，对托架的料盘配置进行说明。

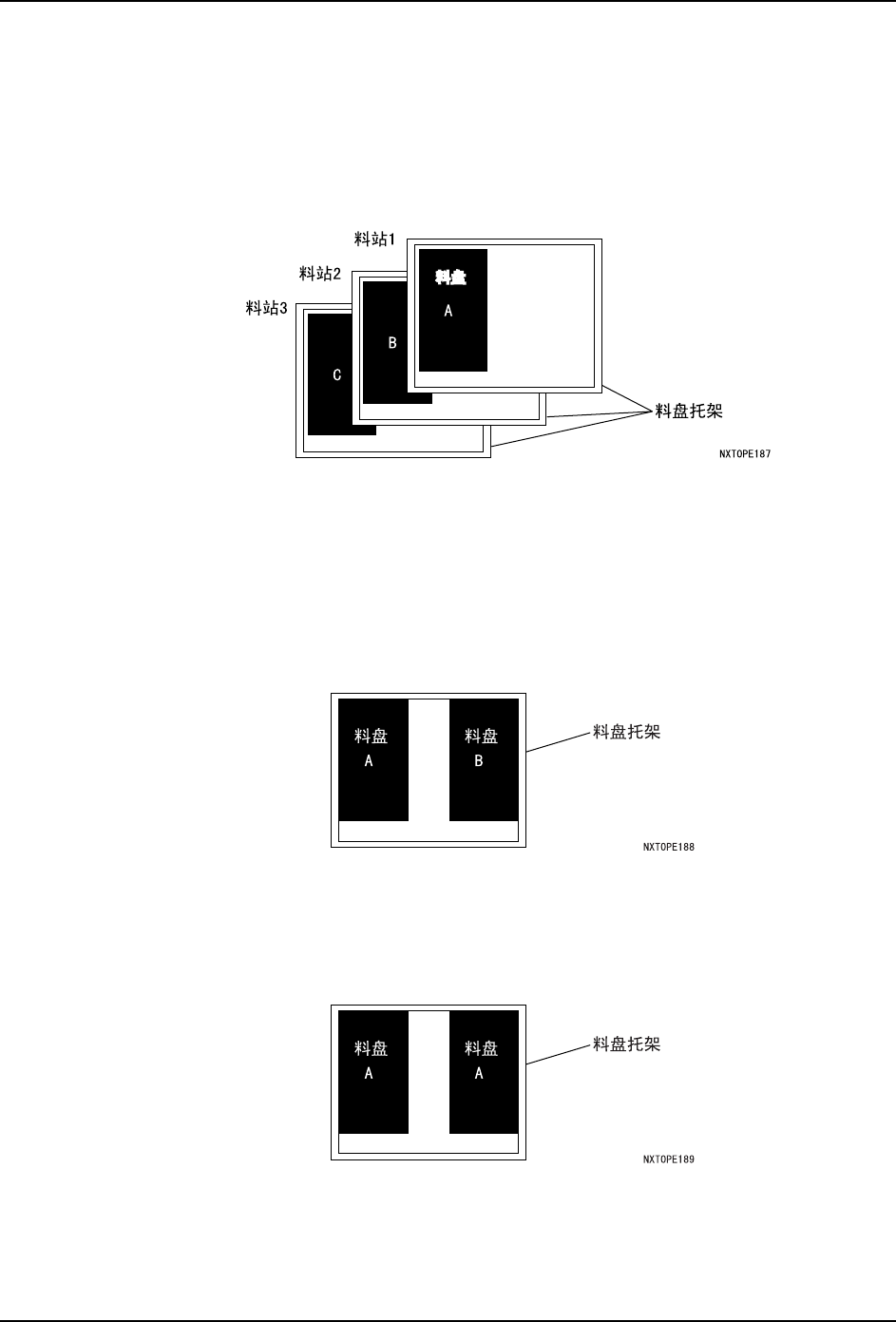

关于料盘配置
为了高效率进行无停止供应及显示正确的向导画面，建议在 1 个托架上配置 1 个料盘。
备注 )上图虽然 3 个料盘托架上各放置 1 个料盘，但是在应用无停止供应功能时，还需要 1
个料盘供应用的托架。
但是，也可以应用以下形式的配置 （1 个托架上放置 2 个料盘）。此时，对放置在副料槽 1
和 2 上的各料盘，需要使用 KIT Handy 进行各个料盘的验证。
同一托架上配置不同元件的料盘时
一方的料盘发生料尽时，即使另一方的料盘还留有元件，料盘托架也会向排出部移动。将留
有元件而被排出的料盘重新放置到托架上时，请使用 KIT Handy 进行吸取位置指定。
将配置在同一托架上的料盘设定成次料站时
一方的料盘发生料尽时，吸取点就会转换到另一料盘。因此，当显示料尽预告向导时，则表
示 2 个副料槽中元件剩余数变得很少了。在进行料盘元件的补充时，请在左右的副料槽上放
置料盘。
