QD142-09 4. 生产 NXT II 系统手册 117 1. 打开料盘单元 -M 的正面门。 2. 请提起料盘挡块。 3. 在作业向导画面上确认料槽位置，取出空料盘后放置新的料盘。注意 )在将料盘放置到料槽时，请轻轻放置以免产生冲击。另外，请不要使料盘接触到料槽最里面的挡块。如果接触，请将料盘退回一些。 4. 需要指定料盘吸取点时，在这里进行设定。请参照 " 4.10.3 指定料盘元件的吸取开始点 &…

4. 生产 QD142-09

116 NXT II 系统手册

4.10.2 向导画面和补充步骤（Verify OFF 时）

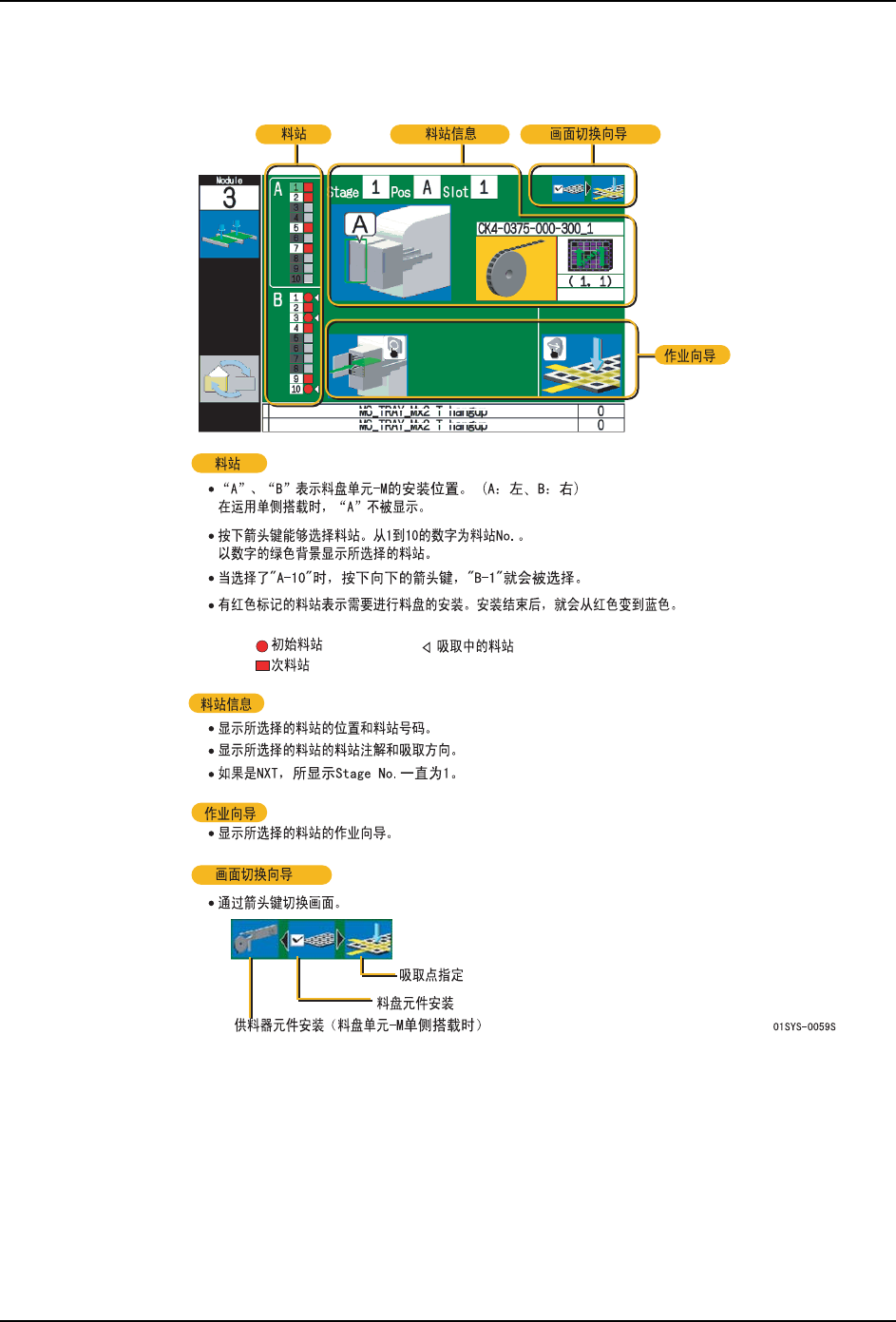

请确认元件补充向导画面。

QD142-09 4. 生产

NXT II 系统手册 117

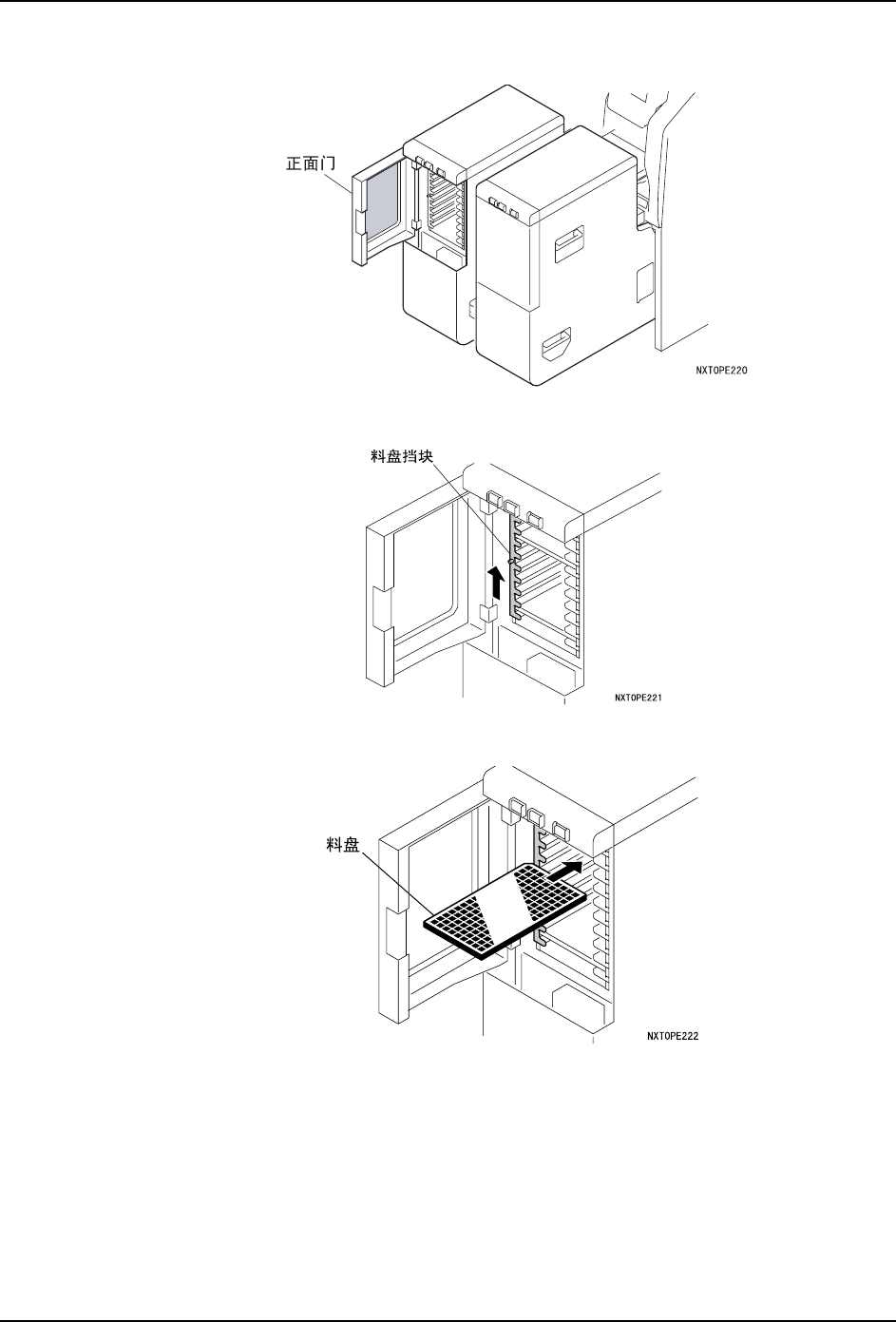

1. 打开料盘单元 -M 的正面门。

2. 请提起料盘挡块。

3. 在作业向导画面上确认料槽位置，取出空料盘后放置新的料盘。

注意 )在将料盘放置到料槽时，请轻轻放置以免产生冲击。另外，请不要使料盘接触到料槽

最里面的挡块。如果接触，请将料盘退回一些。

4. 需要指定料盘吸取点时，在这里进行设定。请参照 " 4.10.3 指定料盘元件的吸取开始点

"。

4. 生产 QD142-09

118 NXT II 系统手册

5. 在补充的料槽被选择的状态下，按下操作面板上的 OK 按钮。

a. 此时，不仅是出现停止原因的料槽，对于其他的料槽，如果料尽，也请设置新的料盘。

b. 对于料尽的料槽，如果不需要补充时，请取出空料盘。

6. 当完成所有的补充后，就会显示按下 COMPLETE 按钮的向导画面。

7. 请放下料盘挡块。

Slot

06

07

08

09

Y

Z

X
