QD142-09 5. 换线 NXT II 系统手册 301 5.12.4 吸嘴置放台一览表 所使用的吸嘴置放台的种类如下 。 备注 )料盘 L、料盘 LT/LTC 和料盘 M 分别是料盘单元 -L、料盘单元 -LT/LTC 和料盘单元 -M 的简称。 识别记号 （收存格数） 对应模组 对应工作头 NC03B (3) M3-2, M6-2 H01/H02 NC08B (8) M6-2 NC8LB (8) M3-2, M6-2, 料盘 L…

100%1 / 468
5. 换线 QD142-09
300 NXT II 系统手册
备注 )
1.关于混合校正专用的治具吸嘴，请参照 "5.14 混合校正用治具吸嘴的安装 "。
2.使用带元件有无确认传感器的工作头的时候，请不要安装带橡胶垫的吸嘴 (2.5G、
5.0G 等 )。如果安装了带橡胶垫的吸嘴，就无法进行元件有无的确认。
吸嘴尺寸 识别色
H04 用
吸嘴
H04S 用
吸嘴
φ 1.0 粉红 AA06Wxx AA8WTxx
φ 1.3 绿 AA06Xxx AA8TExx
φ 1.3 MELF 橘黄 - AA9NZxx
φ 1.8 浅蓝 AA06Yxx AA8WWxx
φ 1.8 MELF 橘黄 - AA9RAxx
φ 2.5 紫 AA06Zxx AA8WXxx
φ 2.5 MELF 橘黄 - 2AGKNY0014xx
φ 2.5 G 紫 AA07Fxx AA8XAxx
φ 3.7 黄绿 AA07Axx AA93Wxx
φ 3.7 G 黄绿 AA07Gxx AA8XBxx
φ 5.0 淡紫 AA07Bxx AA93Xxx
φ 5.0 G 红 AA07Hxx AA8XCxx
φ 7.0 淡紫 AA07Cxx AA93Yxx
φ 7.0 G 深红 AA07Kxx AA8XDxx
φ 10.0 淡紫 AA07Dxx AA8WYxx
φ 10.0 G 深蓝 AA07Lxx AA8XExx
φ 15.0 淡紫 AA07Exx AA8WZxx
φ 15.0 G 白 AA07Mxx AA8XFxx
治具 AA0EXxx(J02) AA0EXxx(J02)
治具 （角度补正用 AA4ZMxx(J07) AA4ZMxx(J07)
QD142-09 5. 换线
NXT II 系统手册 301

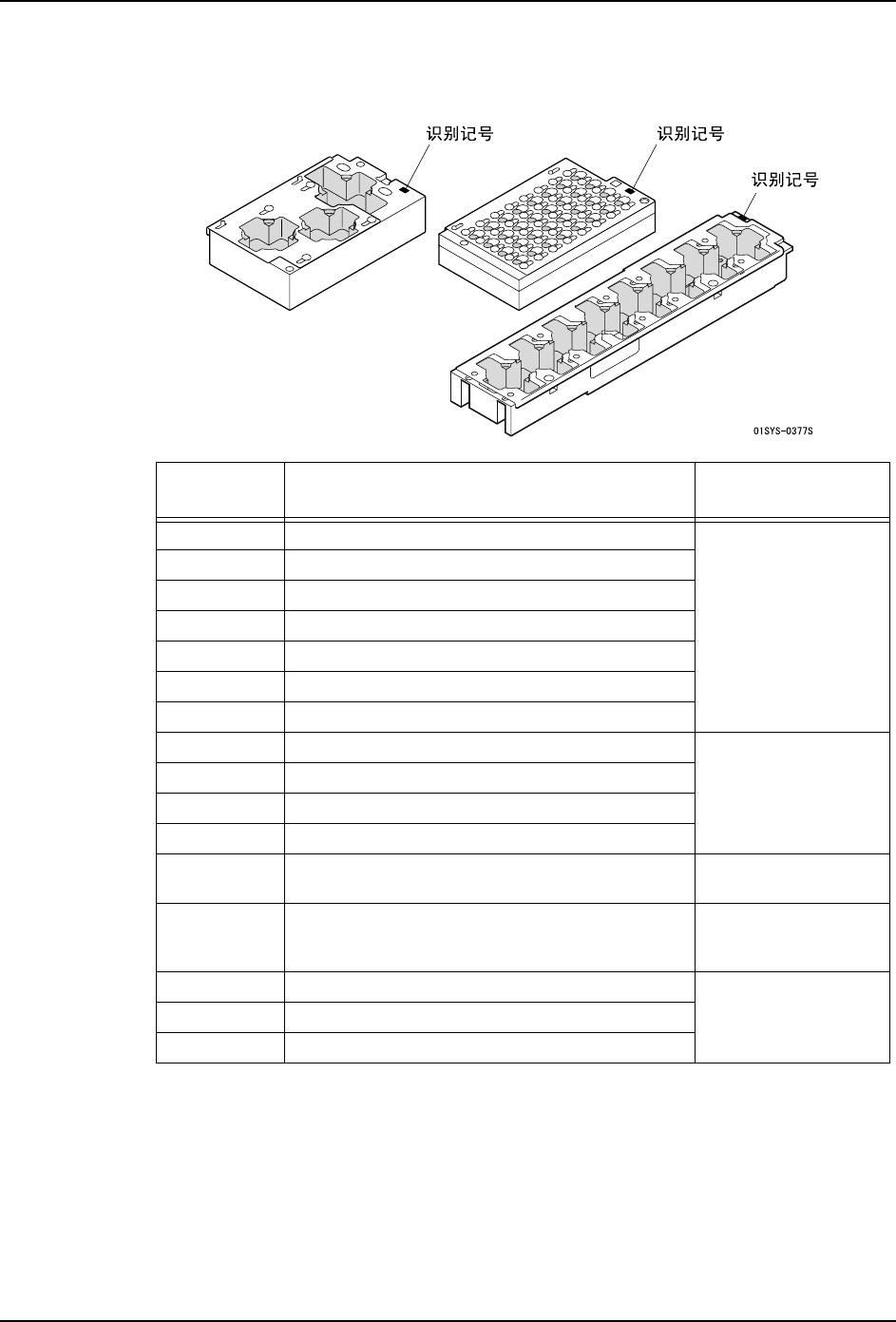

5.12.4 吸嘴置放台一览表
所使用的吸嘴置放台的种类如下。
备注 )料盘 L、料盘 LT/LTC 和料盘 M 分别是料盘单元 -L、料盘单元 -LT/LTC 和料盘单元 -M
的简称。
识别记号
（收存格数）
对应模组 对应工作头
NC03B (3) M3-2, M6-2
H01/H02
NC08B (8) M6-2
NC8LB (8) M3-2, M6-2, 料盘 L, 料盘 LT/LTC
NCPTA (16) M6-2, 料盘 LT, 无共面性检查传感器
NCFTA (6) M6-2, 料盘 LT/LTC, 有共面性检查传感器
NCKTA (11) M6-2, 料盘 LT/LTC, 无共面性检查传感器
NCETA (5) M6-2, 料盘 LT/LTC, 有共面性检查传感器
NE18A (18) M3-2, M6-2
H04
NE12A (12) M3-2, M6-2, 料盘 L, 料盘 LT/LTC
NEXTA (24) M6-2, 料盘 LT/LTC, 无共面性检查传感器
NERTA (18) M6-2, 料盘 LT/LTC, 有共面性检查传感器
ND32C (32) M3-2, M6-2 H08/H12(S)/H12HS
H08Q/H12SQ/H12HSQ
ND36A (36) M3-2, M6-2 H08/H12(S)/H12HS
H08Q/H12SQ/H12HSQ
V12
NF08A (12) M6-2, 料盘 Mx1
NF07A (24) M6-2, 料盘 L, 料盘 LT/LTC OF
NF05A (18) M6-2, 料盘 Mx2
5. 换线 QD142-09
302 NXT II 系统手册
5.13 工作头的更换

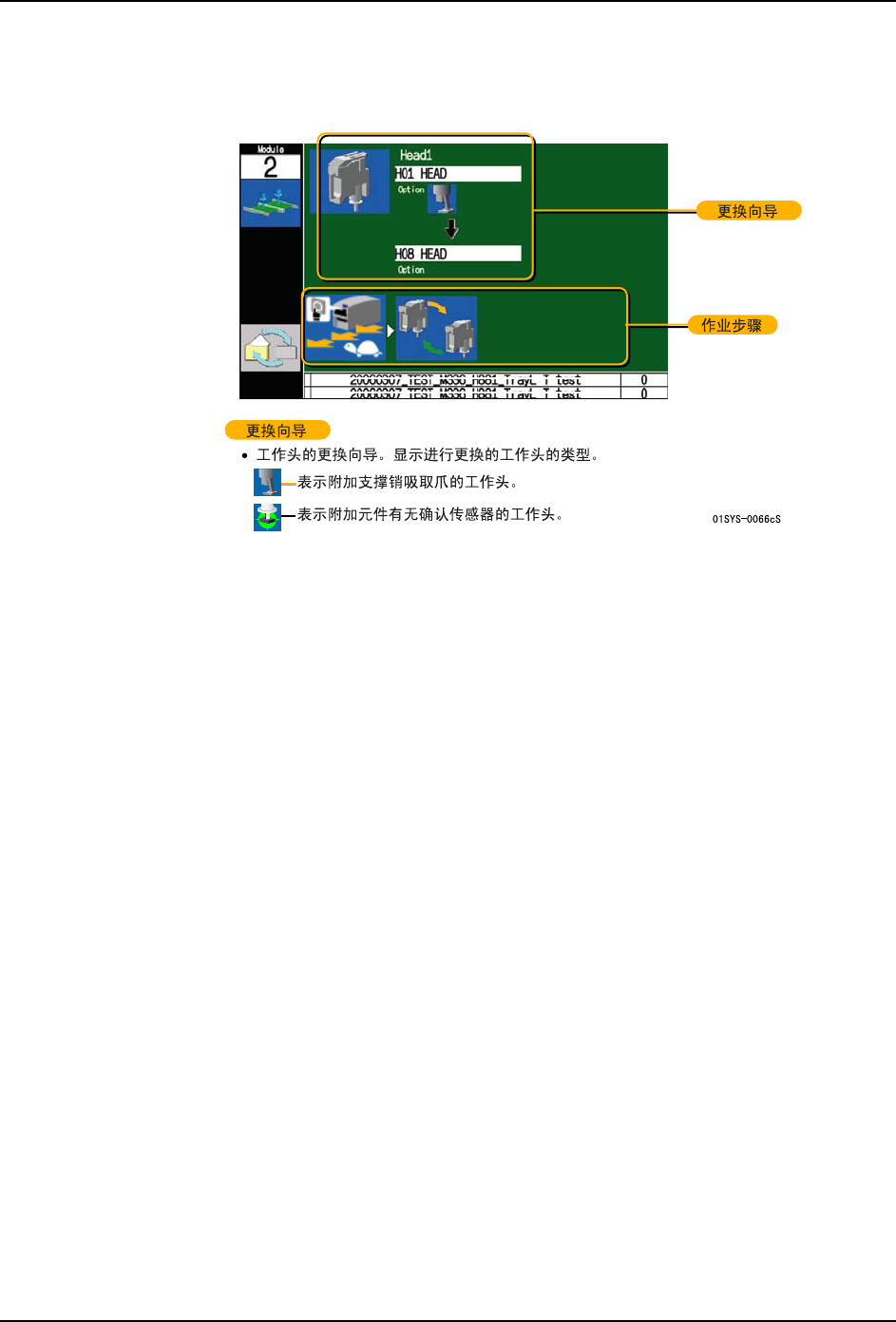

5.13.1 更换工作头的向导画面
备注 )根据 Job，必须更换贴装工作头的类型。通常，在更换工作头种类的同时，也需要更换
吸嘴置放台。
