5. 换线 QD142-09

244 NXT II 系统手册

4. 将安装了正确元件的供料器，或者预先安装有正确元件的新的供料器导轨放在料盘托架

的料槽上。

5. 以这种状态水平地将供料器推入料站托架的料槽中。

注意

请将供料器底部的导轨准确地插入到料槽内。如果没有正确地安装，供料

器有可能与贴装工作头发生干涉。

QD142-09 5. 换线

NXT II 系统手册 245

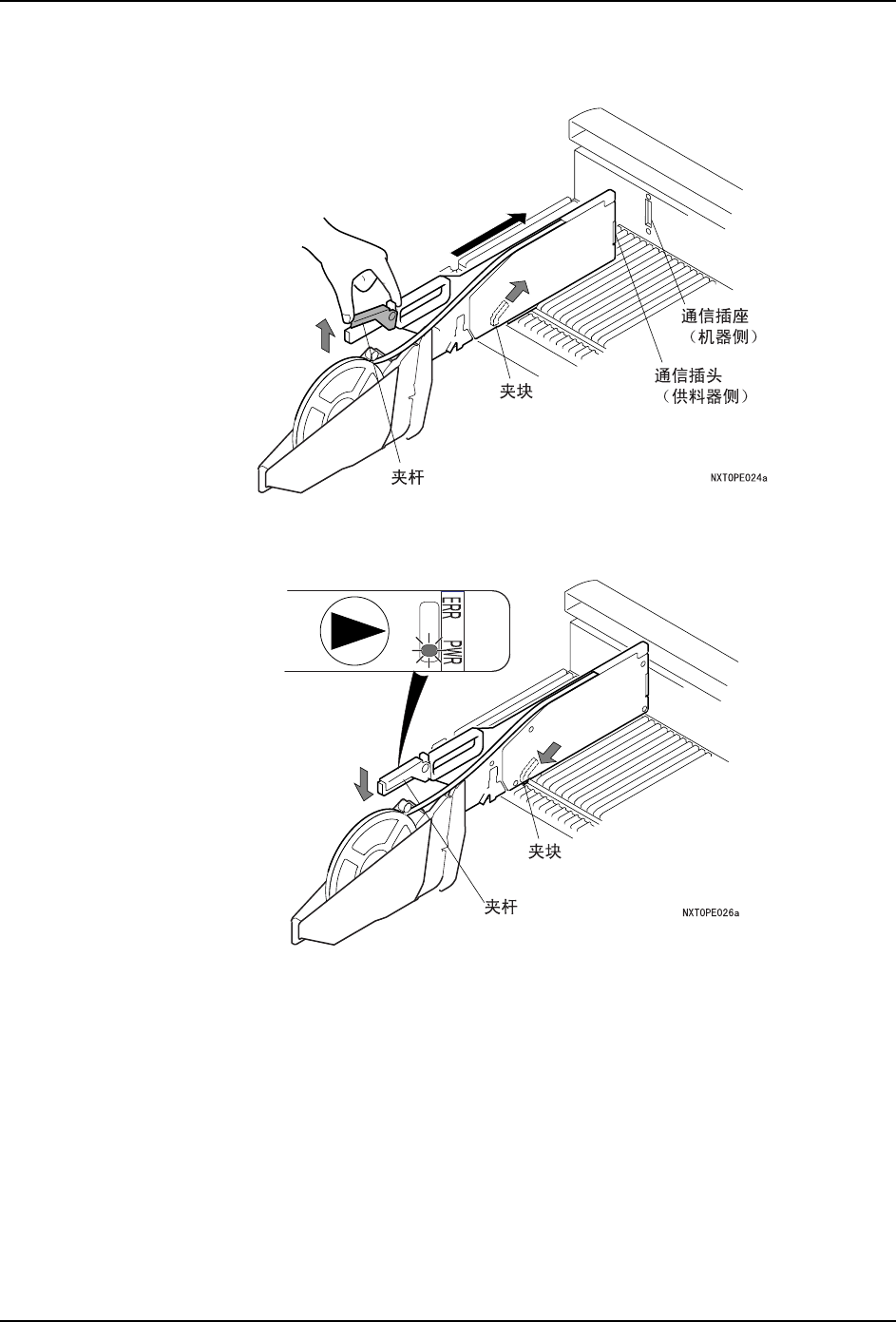

6. 提起供料器的夹杆后，夹块被提起。在这种状态下，用力将供料器前端的通信插头插入

到料站托架一侧的插座中去。

7. 按下夹杆。供料器被夹块锁定在料站上，供料器的电源 ON。这时，请确认供料器上面的

“PWR”LED 已经亮灯。

备注 )即使供料器被完全插到最里面，但夹块的锁定没有可靠进行时，会造成设置在夹块部

的传感器没有 ON，由于没有电源供应，PWE LWD 没有变成 ON。此时无法使用该供料器

5. 换线 QD142-09

246 NXT II 系统手册

8. 在使用带有 7 英寸料卷托架的 W8 供料器时，请每间隔 1 根将供料器的料卷托架向下拉

伸。料卷托架向下拉伸的供料器无论奇数料槽还是偶数料槽均可。

9. 供料器的安装结束后，请按下安装了供料器的料槽 No. 的安装按钮。安装了类型以及间

距为正确的供料器时，LED 变为绿色。

备注 )使用 Fujitrax Verifier 时，不需要该操作。

供料器安装后，当按下正面门上的安装按钮后，在向导画面上就会显示安装结束的料槽信

息。再次按下后就会消去安装信息的显示。

14 15 16

᭭ῑ No.

ᅝ㺙ᣝ䪂

1;723(
