4. 生产 QD142-09
204 NXT II 系统手册

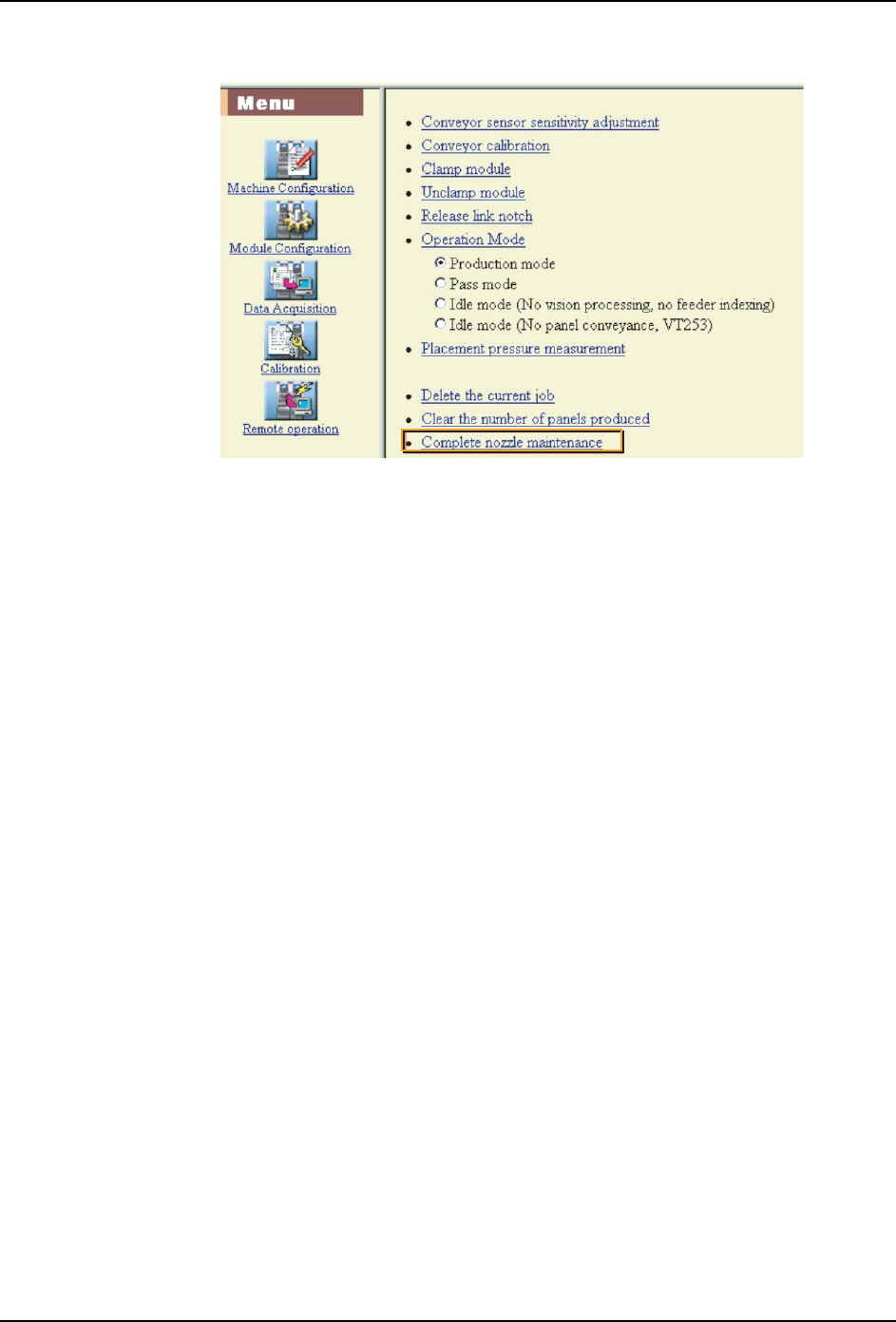

4. 清扫后，在辅助软件的远程操作中执行 [ 完成吸嘴维修保养 ]。
5. 请按下操作面板的 START 按钮，重新开始运转。
备注 )重新开始生产后，到执行吸嘴切换为止的电路板的生产块数从 0 开始记数。
01SYS-0209E
QD142-09 4. 生产
NXT II 系统手册 205
使用简易定期吸嘴切换功能时的注意事项
1. 根据生产形状，即使将简易定期吸嘴切换设定为有效也有可能无法使用，在设定功能的
时候，请注意以下事项。
2. 执行远程操作中的 [ 完成吸嘴维修保养 ] 是指吸嘴置放台内的吸嘴，而不是安装在工作
头上的吸嘴。
3. 切换Φ 1.0 mm 以下的吸嘴时，机器进行吸嘴检查。此时，发生错误的吸嘴不进行切换，
机器进行异常停止。
生产形态 注意点
各通道使用不同的吸嘴的生产
请不要将功能设定为有效。
执行简易定期吸嘴切换时，只是安装在工作头上的吸
嘴被切换。
同一块电路板需要吸嘴切换的生
产
请不要将功能设定为有效。
执行简易定期吸嘴切换时，只是安装在工作头上的吸
嘴被切换。
频繁进行 Job 变更，并且吸嘴的
尺寸为不同的生产
即使 Job 被变更，机器也会继续统计电路板的生产块
数。对于随着 Job 的变更，吸嘴发生变化的模组，请
不要将功能设定为有效。
与吸嘴统计异常功能一起使用
因为在发生统计异常时使用预备吸嘴，所以，在执行
简易定期吸嘴切换时，预备吸嘴有可能变得不够。不
够时，机器进行异常停止。
4. 生产 QD142-09
206 NXT II 系统手册
4.12.26 支撑销配置确认功能
是一种确认由操作者配置的支撑销位置的功能。被设定成支撑销配置确认模式的机器自动
进行从电路板的载入到夹紧，在操作画面上显示支撑销配置确认向导。
因此，操作者能够拉出模组确认支撑销的配置。
另外，运用时需要一块与电路板相同尺寸的板 （透明或半透明）。
支撑销配置确认模式设定步骤

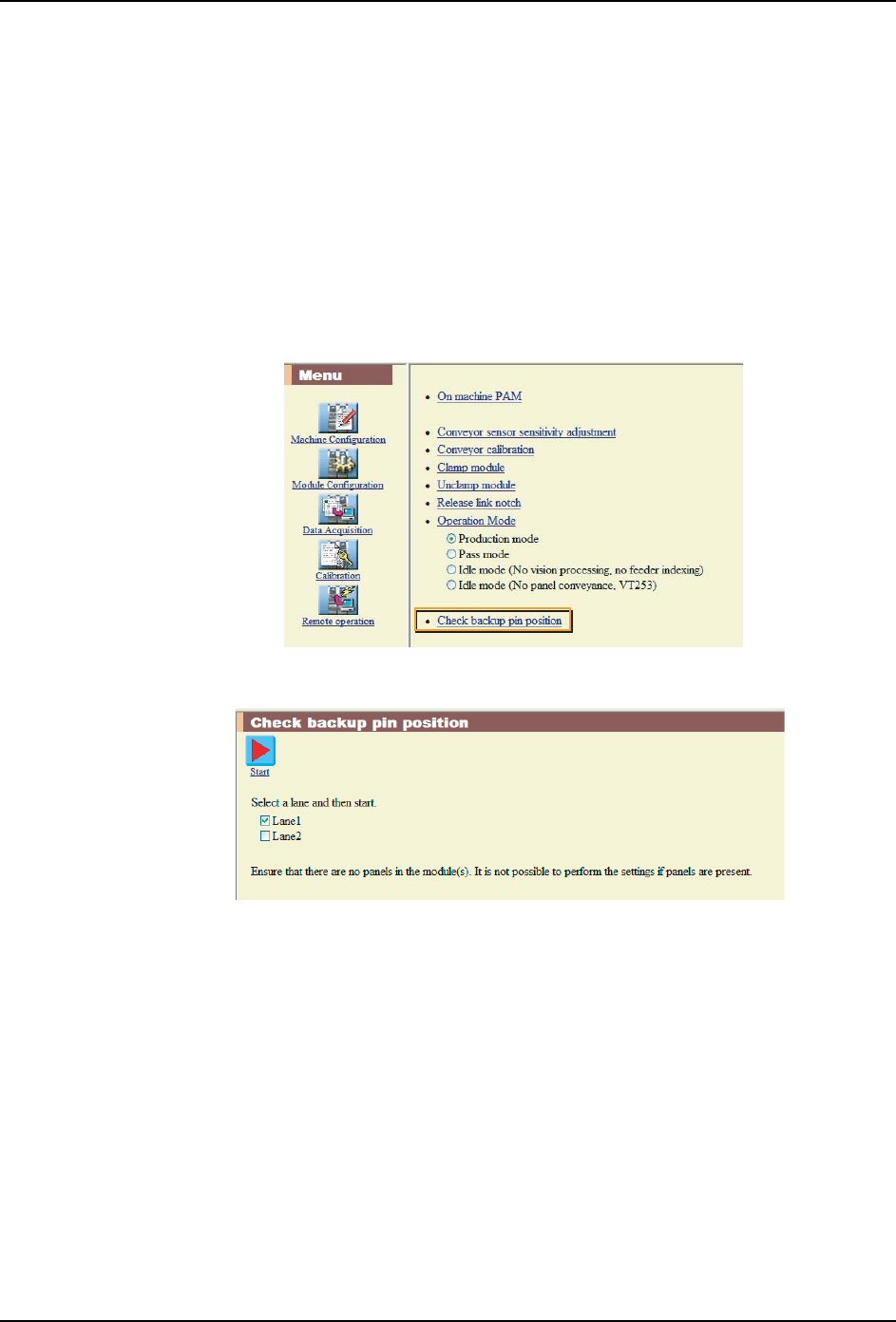

1. 请在辅助软件的 [ 远程操作 ] 画面上，进行支撑销配置确认模式的设定。
a. 请选择 [ 支撑销配置确认模式 ]。
b. 请选择通道，执行 [ 开始 ]。
备注 )设定后，不进行支撑销配置确认而要解除设定时，请从 [ 远程操作]的[生产模式设
定 ] 中选择 [ 通常生产模式 ]，然后执行 [ 开始 ]。
01SYS-0224E
01SYS-0225E
