7. 辅助软件 QD142-09
376 NXT II 系统手册

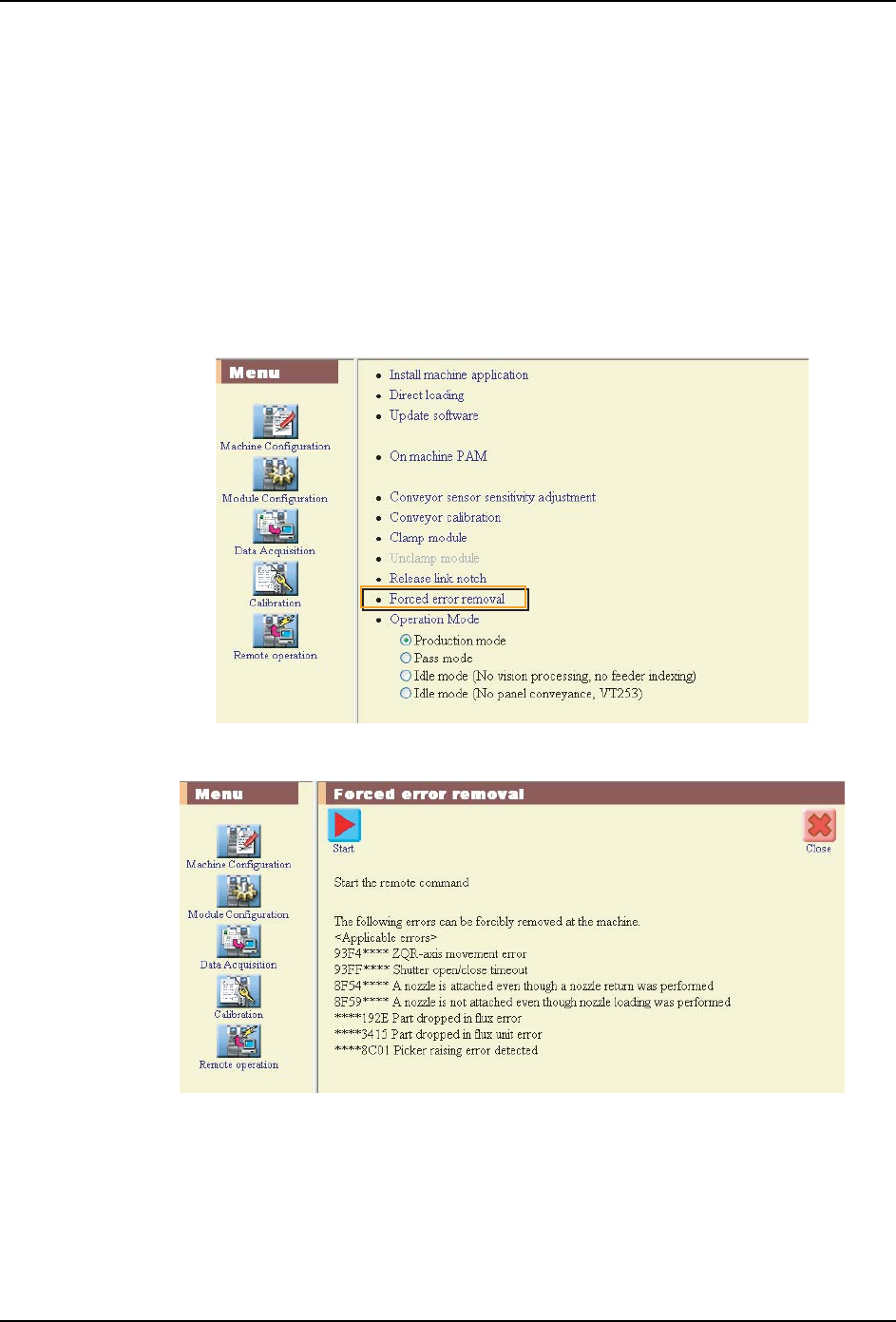

7.14.9 强制异常解除
如果检测出吸嘴切换异常和吸取器上升端异常等情况时机器就会停止，作业者需要拉出模
组进行处置，并且解除操作面板的异常画面。
但是，根据机器的停止状态等原因不方便拉出模组时，通过机器上的操作无法解除异常画
面。这时，通过远程操作能够解除异常画面。
备注 )强制异常解除是在紧急情况时所进行的操作。因此，建议在 Fuji Flexa 的 Security
Tool Editor 中设定远程操作的访问权限，只有生产线的管理者才能够使用该指令。
1. 选择要执行异常解除的模组，然后单击 [ 远程操作 ]。
2. 从一览表中选择 [ 强制异常解除 ]。
3. 单击 [ 开始 ] 后，所选择的模组的异常画面就会被解除。
4. 完成强制异常解除后，单击 [ 关闭 ] 后，就会返回到远程指令菜单。
01SYS-0344E
01SYS-0345E
QD142-09 7. 辅助软件
NXT II 系统手册 377
7.15 固有值管理
固有值管理的菜单中也包括了矩阵测定等的用户通常不使用的指令。

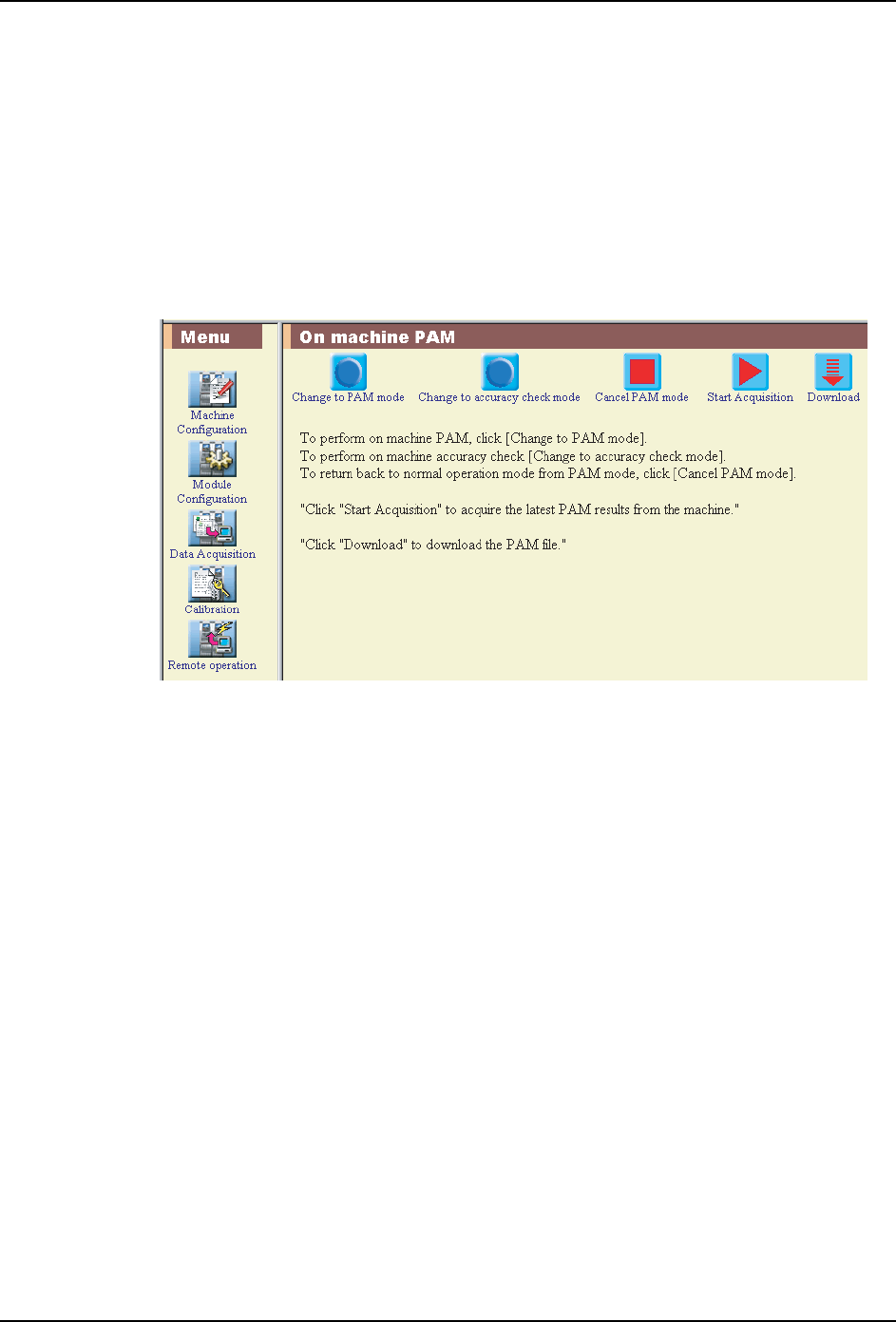

7.15.1 关于机上 PAM
以机器单体进行贴装，测定贴装精度的功能。进行机上 PAM 时，辅助软件相关的操作如下。
·对象模组的 PAM 模式设定
·PAM 测定结果的取得
·向模组发送修正文件
另外，PAM 测定作业时，需要专用的治具和正确的步骤。有关 PAM 测定的详细内容，请参照
[NXT II 机械手册 ] 的 [9. 调整 ]。
7.15.2 关于矩阵测定
此处，对矩阵测定数据的管理和测定用软件直接加载进行说明。
备注 )通常，用户不要进行矩阵测定。
矩阵测定数据的管理
如果要进行此处所说明的操作时，请预先在模组中直接加载矩阵测定用软件，然后重新启动
模组。
另外，进行矩阵测定时，需要特殊的治具。
矩阵测定用软件的直接加载
进行矩阵数据的管理时，需要进行矩阵测定用软件的直接加载。如果不进行下载，就不能进
行在本节中所说明的操作。
1. 将矩阵测定用软件安装到装有 NXT 辅助软件的 PC 上。
2. 为了进行软件的加载，按下模组的 MANUAL 按钮，显示手动操作指令。
3. 如果吸嘴被安装在工作头上，请通过以下的操作，将吸嘴返回到吸嘴置放台内。
a. 使用箭头键选择单元更换示意图，单击 OK 按钮。
b. 使用箭头键选择吸嘴更换示意图。
01SYS-0452
