5. 换线 QD142-09
296 NXT II 系统手册
5.12 吸嘴的更换
5.12.1 更换吸嘴的向导画面
备注 )在吸嘴置放台中不存在生产中所需要的吸嘴时，在向导画面上显示那些吸嘴种类的画
面。请向吸嘴置放台补充需要的吸嘴。
1
1
1
1
30
QD142-09 5. 换线
NXT II 系统手册 297
5.12.2 吸嘴的卸下和安装
备注 )对于连接了料盘单元的模组，首先显示料盘单元卸下向导。请根据向导卸下料盘单元。
1. 请拉出模组。
a. 在确认了模组前侧没有障碍物后，按下操作面板的 OK 按钮。模组自动地被松开后稍
微向前移动一些
b. 握住模组的手柄，缓慢地拉出模组，直到碰到阻停块为止。

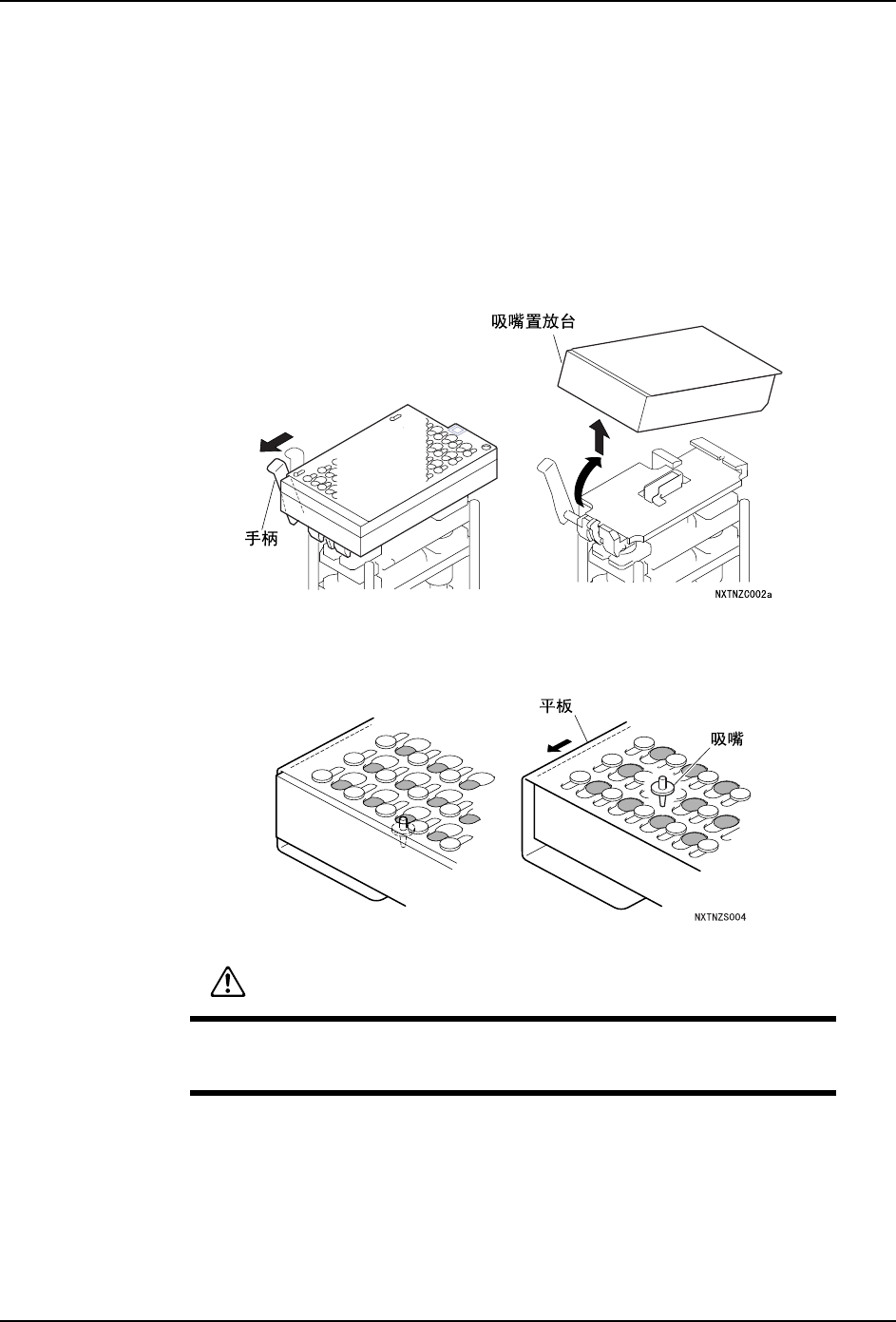

2. 将吸嘴置放台的手柄向模组前方倾斜，把置放台的前半部分向上抬起并卸下。
3. 准备好要安装到机器上的吸嘴置放台。
4. 滑动平板，补充必要的吸嘴。
注意
请将吸嘴的切口部分对准吸嘴置放台的销后放置吸嘴。如果销与切口部分
的位置不重合，就会产生吸嘴更换错误的原因。
5. 换线 QD142-09
298 NXT II 系统手册
5. 安装吸嘴置放台时，将吸嘴置放台左侧的红色手柄向模组的前方倾斜，首先将置放台后
部插入后再压入前方一侧。
6. 将手柄返回到原来的位置。
7. 请确认吸嘴置放台是否紧密地安装到吸嘴更换器主体上。
8. 有必要进行其他的换线操作时，在此时进行。
9. 请插入模组。
a. 插入模组之前，请确认 XS 轴 （M3-2 模组）等机械部位没有从模组的旁边突出。
b. 握住模组的手柄，在解除模组的锁定的状态下，慢慢地插入模组，直到碰到阻停块为
止。
c. 模组被自动地引入并被夹紧。如果没有被夹紧时，请将模组稍微朝身体侧拉回一些后
重新推入。
备注 )对于拆下了料盘单元的模组，之后会显示料盘单元安装向导，请根据向导安装料盘单
元。
注意
在合上吸嘴置放台时，请注意不要挤伤手指。
