9. 系统管理 QD142-09
424 NXT II 系统手册

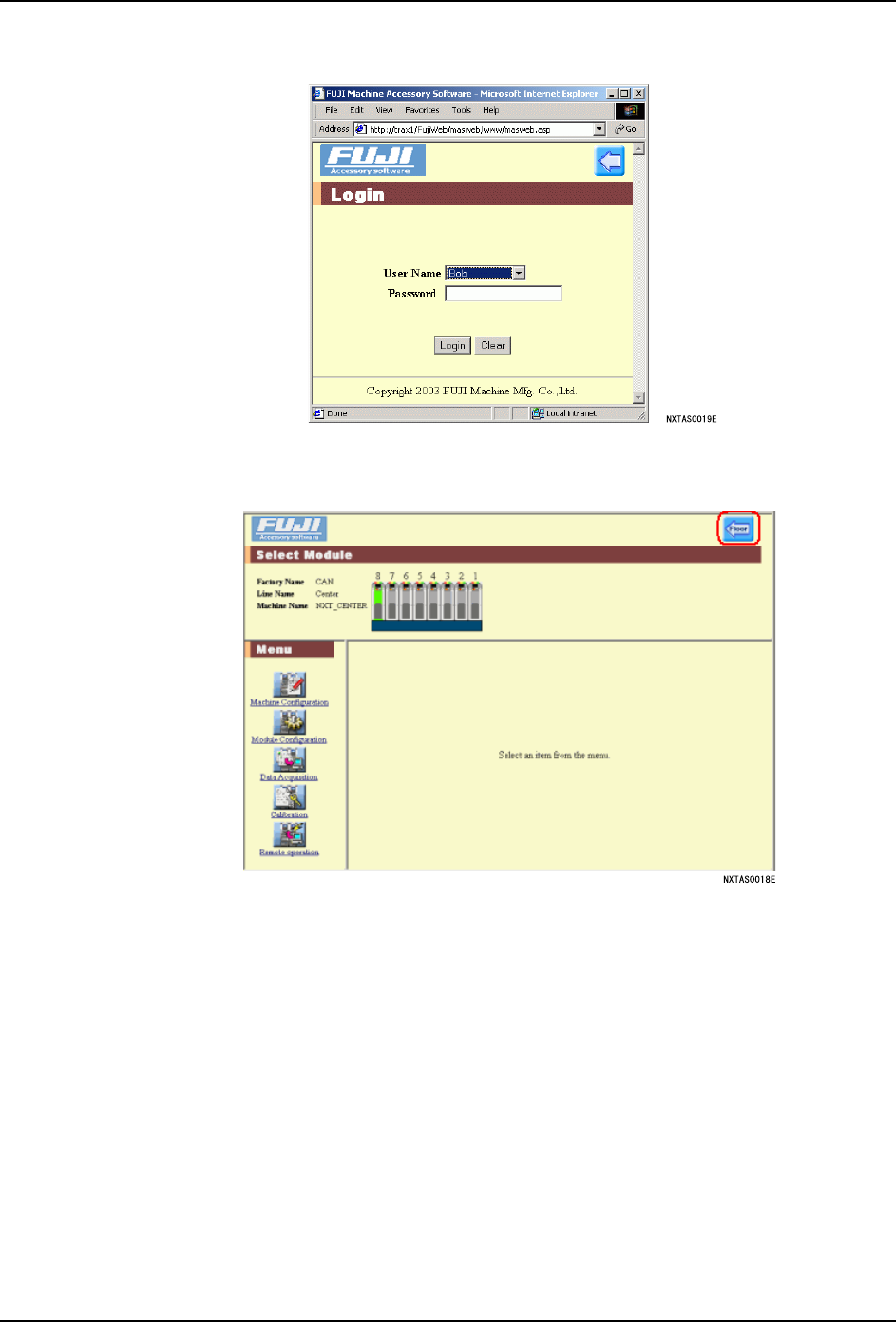

9. 直接输入用户的 ID 或者通过选择框进行指定。
10.输入用户的密码后单击 [ 注册 ]。注册成功后，在选择的机器处于被选择的状态下就会
显示出机器辅助软件画面。
11.选择所有的模组，单击 [ 远程操作 ]。
12.单击 [ 机器应用程序安装 ]。
13.指定新版本，单击 [ 开始 ] 后就会开始安装。安装结束后，请关闭机器的主开关。
备注 )请不要按下操作面板的 POWER 按钮，直接将主开关设置为 OFF。
14.请重新启动机器。在操作面板上显示是否进行模组的版本更新的确认信息。
15.请按下 OK 按钮。开始软件的版本更新。
注意 )机器的更新期间，请不要将主电源开关设置到 OFF。
16.所有的模组进行版本更新，请重新启动机器。
注意 )更新结束后，请确认辅助软件的机器功能功能设定和模组功能设定中的设定是否正
确。
QD142-09 9. 系统管理
NXT II 系统手册 425
9.1.2 使用 NXT-2 工具的 VersionUp 时
使用这个软件可以将现在的机器版本变更为 CD-ROM 的版本。在进行此操作前，有必要知道
基座当前的 IP 地址。如果有 CD-ROM 硬驱，有通过网络与 NXT-2 连接的 PC 的话，无论何种
PC 都可以进行此操作。
版本更新后，因为需要重新设定辅助软件的模组功能设定，所以请事先备份设定值后进行以
下的作业。
1. 将进行版本更新的 NXT-2 的主电源开关变成 ON，确认模组是否没有在进行生产或者没有
进行特殊的处理。
2. 为了进行软件的加载，按下操作面板的 MANUAL，显示手动操作指令画面。
3. 如果工作头上安装着吸嘴，请通过以下的操作，将工作头上的吸嘴收纳到吸嘴置放台内。
a. 使用箭头键选择单元更换示意图，然后按下 OK 按钮。
b. 使用箭头键选择吸嘴更换示意图。
c. 按下 START 按钮，将工作头上的吸嘴返回到吸嘴置放台内。
d. 操作向导画面上显示拉出模组的向导后，请按下 CANCEL 按钮。不需要拉出模组。
4. 使用箭头键选择自我诊断示意图，然后按下 OK 按钮。
5. 再次选择自我诊断示意图，然后按下 OK 按钮。
6. 请确认操作画面的显示已经从沙漏变到了 Engineering Panel。
7. 将 NXT 软件 CD-ROM 插入到 CD-ROM 硬驱中，从资源管理中启动 CD-ROM。
8. 双击 [NXT]，打开文件夹。

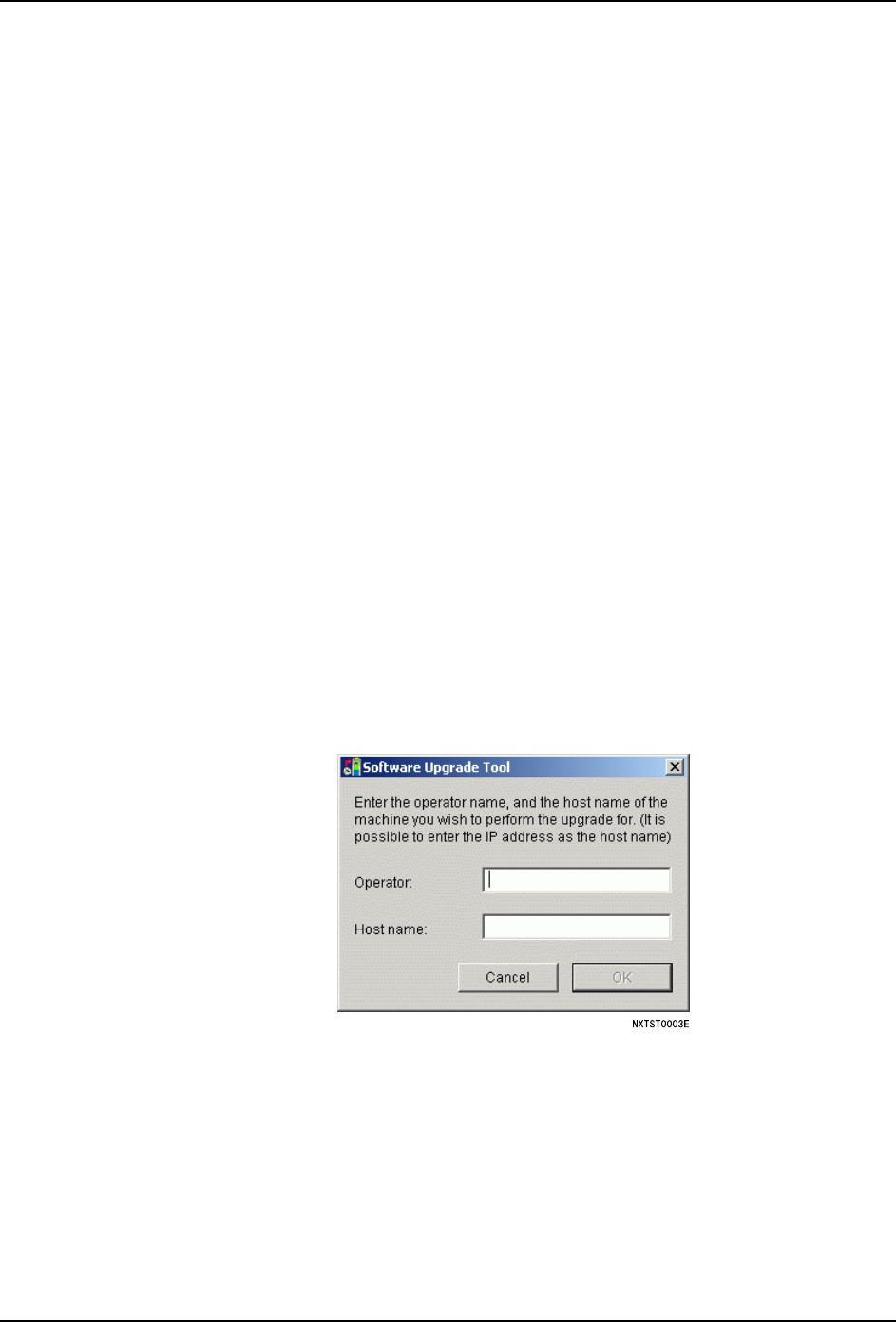

9. 双击 VersionUp.exe，启动软件。
10.在 [ 操作者 ] 的文本框中输入任意的文字。
11.将要版本更新的基座的 IP 地址输入到 [ 主机名 ] 的文本框中，单击 [OK]。
12.确定目标的机器后，在对话框中显示出当前的版本和新的版本。继续进行版本更新的操
作时，单击 [OK]，在对话框中显示出版本更新的步骤，
13.结束所有的文件的复制后，显示出信息框。单击 [OK]，关闭信息框。
14.请关闭机器的主开关。
15.请重新启动机器。在操作面板上显示是否进行模组的版本更新的确认信息。
9. 系统管理 QD142-09
426 NXT II 系统手册
16.请按下 OK 按钮。开始软件的版本更新。
注意 )机器的更新期间，请不要将主电源开关设置到 OFF。
17.所有的模组进行版本更新，请重新启动机器。
18.请使用辅助软件，将机器功能设定和模组功能设定的各项目变更到合适的数值。
