QD142-09 5. 换线 NXT II 系统手册 237 2. 请将 PCU-2 前端的滚轮慢慢地插入 PCU 导轨的槽内。 3. 请慢慢地推动 PCU-2，将导轨插入 基座的开口部。
5. 换线 QD142-09
236 NXT II 系统手册
5.5.1 供料器成批更换向导画面
5.5.2 供料器成批更换的方法
1. 请选择 [ 供料器的成批更换 ] 菜单，按下 OK 按钮。
2. 显示更换向导画面。请根据向导更换料站托架。
料站托架的卸下
此处，说明在 M3-2 模组中的操作，M6-2 模组时的卸下步骤也同样如此。

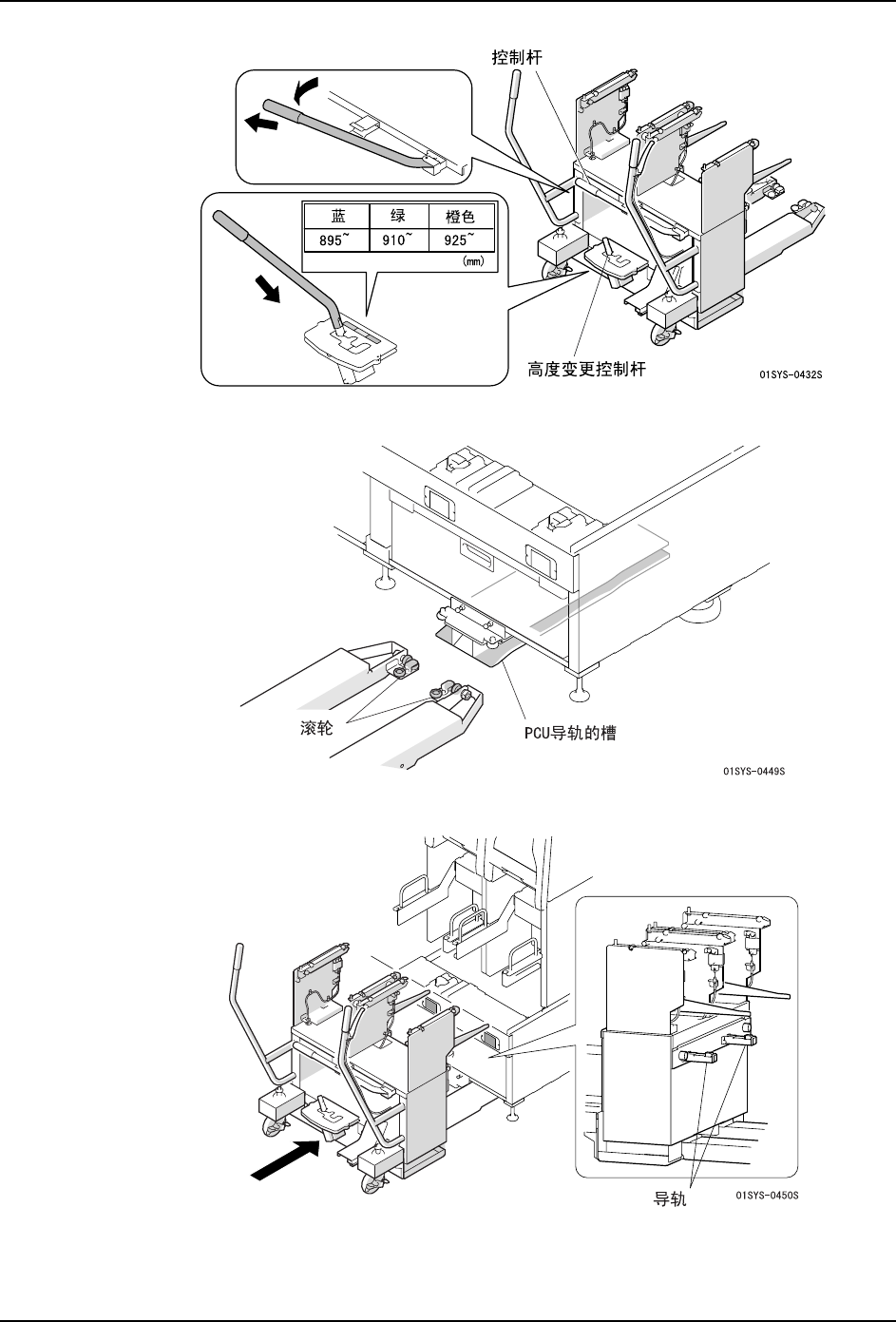

1. 请对照电路板搬运高度，调节 PCU-2 的高度。
a. 请将控制杆连接到高度变更控制杆上。
b. 请将控制杆切换到电路板搬运高度。
c. 请将控制杆设置到原来的位置。
01SYS-0459
QD142-09 5. 换线
NXT II 系统手册 237
2. 请将 PCU-2 前端的滚轮慢慢地插入 PCU 导轨的槽内。
3. 请慢慢地推动 PCU-2，将导轨插入基座的开口部。
5. 换线 QD142-09
238 NXT II 系统手册
4. PCU-2 如果被正确地插入，就会被自动地夹紧。
5. 请按下 OK 按钮。料站托架被松开。
6. 请拉出料站托架，安装到 PCU-2 上。
备注 )请拉出至料站托架被 PCU-2 锁定。
