QD142-09 8. NXT-2 软件工具
NXT II 系统手册 393
8.9 Equipment Check
能够进行所指定模组的各单元的信息取得和 I/O 状态及单动动作的确认。是一种在进行维修
保养时及故障发生时帮助进行恢复作业的工具。
8.9.1 Equipment Check 的安装
1. CD-ROM 插入 CD-ROM 硬驱中。
2. [ 安装 / 版本升级 ] 画面自动启动。如果没有启动，请双击 CD-ROM 内的 [PMemu.exe]。
3. 请从 [ 安装管理电脑末端用的支持工具。] 的菜单中选择 [ 选择必要的信息进行安装 ]。
4. 在安装组件的选择画面中，在 [Equipment Check] 中放入选择标记，点击 [ 下一步 ]。
软件被安装，显示最后的步骤。
5. 单击 [ 结束 ]，结束安装。
8.9.2 生产线上的机器的确认
当生产线上发生故障，现场进行恢复作业的时候，通过现场使用着的 PC 启动 Equipment
Check，进行机器的确认。

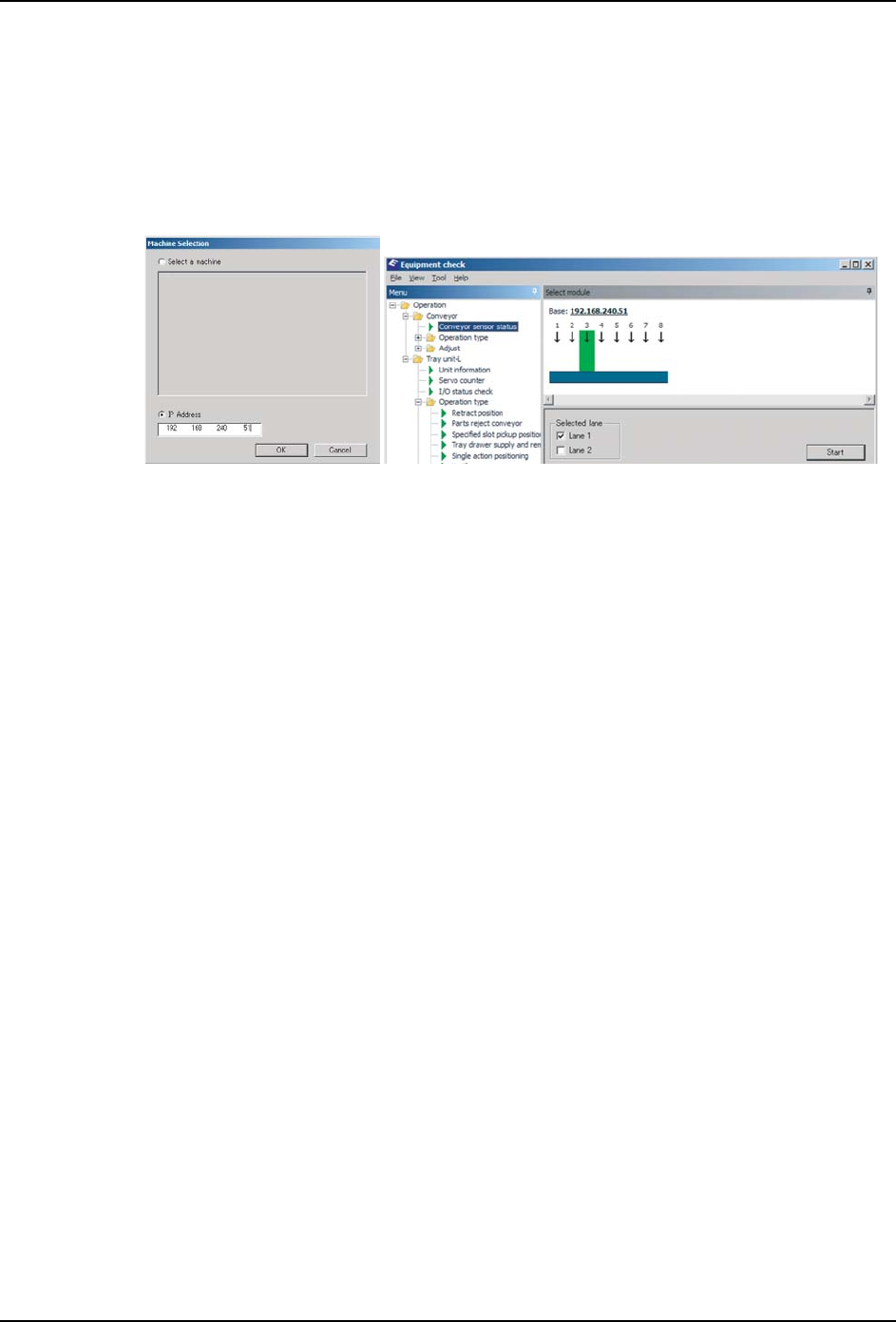

首先，在 [ 机器选择对话框 ] 内选择对象机器。接着，从 EquipCheck 窗口的 [ 模组选择 ]
框内选择进行操作的模组，进行 "8.9.4 通过传感器、I/O 确认故障的状态 " 中列举的确认。
备注 )进行料盘单元 -L、LT 的确认时，首先请确认生产中不使用的托架没有被安装在料盘箱
内。
01SYS-0227E
01SYS
-
0228E
8. NXT-2 软件工具 QD142-09
394 NXT II 系统手册
8.9.3 生产线外的机器的确认
在维修保养室等场所进行生产线外的机器的动作确认时，变成了在 Fuji Flexa 的管理之外
进行动作确认。在生产线外的 PC 中启动 Equipment Check 进行机器的确认。
首先，在 [ 机器选择对话框 ] 内指定对象机器（基座）的 IP 地址。接着，从 EquipCheck 窗
口的 [ 模组选择 ] 框内选择进行操作的模组，进行 "8.9.4 通过传感器、I/O 确认故障的状
态 " 中列举的确认。
备注 )进行料盘单元 -L 的确认时，事先请确认生产中不使用的托架没有被安装在料盘箱内。
备注 )因为没有显示模组的图标，所以，请选择从机器的左面开始计算的模组位置。
8.9.4 通过传感器、I/O 确认故障的状态
〈搬运轨道〉
1. 请从 [ 菜单 ] 框内选择 [ 操作 ]-[ 搬运轨道 ]-[ 搬运轨道传感器状态 ]。
2. 在 [ 选择通道 ] 框内选择要执行的通道。
3. 机器启动后如果还没有按下过 START 按钮时，请按下操作面板的 START 按钮。机器进行
电路板有无的确认。接着，按下 CYCLE STOP 按钮。
4. 请点击 [ 开始 ]。显示传感器状态。
〈料盘单元 -L、LT〉
1. 请从[工具]菜单中选择[调整模式开始]。
备注 )如果机器已经处于调整模式，不需要该操作。
2. 请从 [ 菜单 ] 框内选择 [ 操作 ]-[ 料盘单元 L] 或 [ 料盘单元 LT]-[I/O 状态确认 ]。
3. 请点击 [ 开始 ]。I/O 状态被显示。
4. 在确认了 I/O 状态后，请选择 [ 工具 ] 菜单的 [ 调整模式结束 ]，将机器变成通常模
式。
01SYS-0229E
QD142-09 8. NXT-2 软件工具
NXT II 系统手册 395

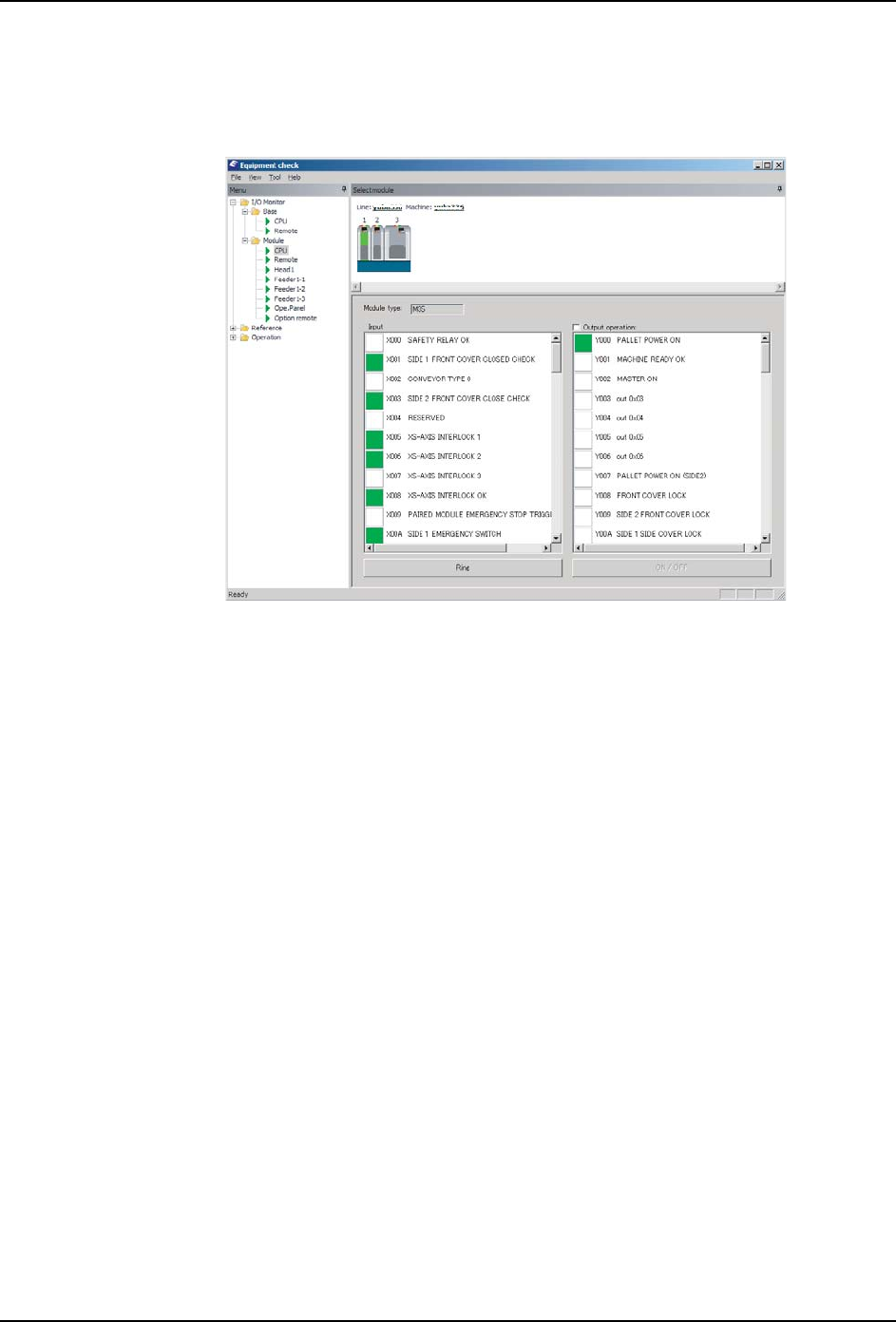

〈基座、模组〉
1. 请从[菜单]框内选择[I/O监视器]-[基座]或[模组]，然后选择各项目。
2. I/O 监视器被显示。
a. [ 输入信号 ]
·绿色的指示器表示输入为 ON，白色的指示器表示输入为 OFF。
b. [ 输出操作 ]
·绿色的指示器表示输出为 ON，白色的指示器表示输出为 OFF。选择 [ 输出操作 ]
后，对象模组的各项目被锁定，能够变更输出状态。
c. [ 铃声设定 ]
·能够设定成当输入为 ON 时发出铃声。在选择了想要发出铃声的 I/O 项目后，请单
击[设定铃声]。
d. [ON 或者 OFF]
·在切换输出状态时使用。选择[输出操作]并选择I/O项目后，请单击[ON或者OFF]。
8.9.5 确认各单元的动作
〈搬运轨道〉
1. 请从 [ 菜单 ] 框内选择 [ 操作 ]-[ 搬运轨道 ]-[ 动作系 ]，接着，选择动作项目。
2. 在 [ 选择通道 ] 对话框内选择要执行的通道。
3. 机器启动后如果还没有按下过 START 按钮时，请按下操作面板的 START 按钮。机器进行
电路板有无的确认。接着，按下 CYCLE STOP 按钮。
4. 请点击 [ 开始 ]。关于开始后的各动作，请参照 "8.9.9 指令列表 （搬运轨道）"。
01SYS-0346E
