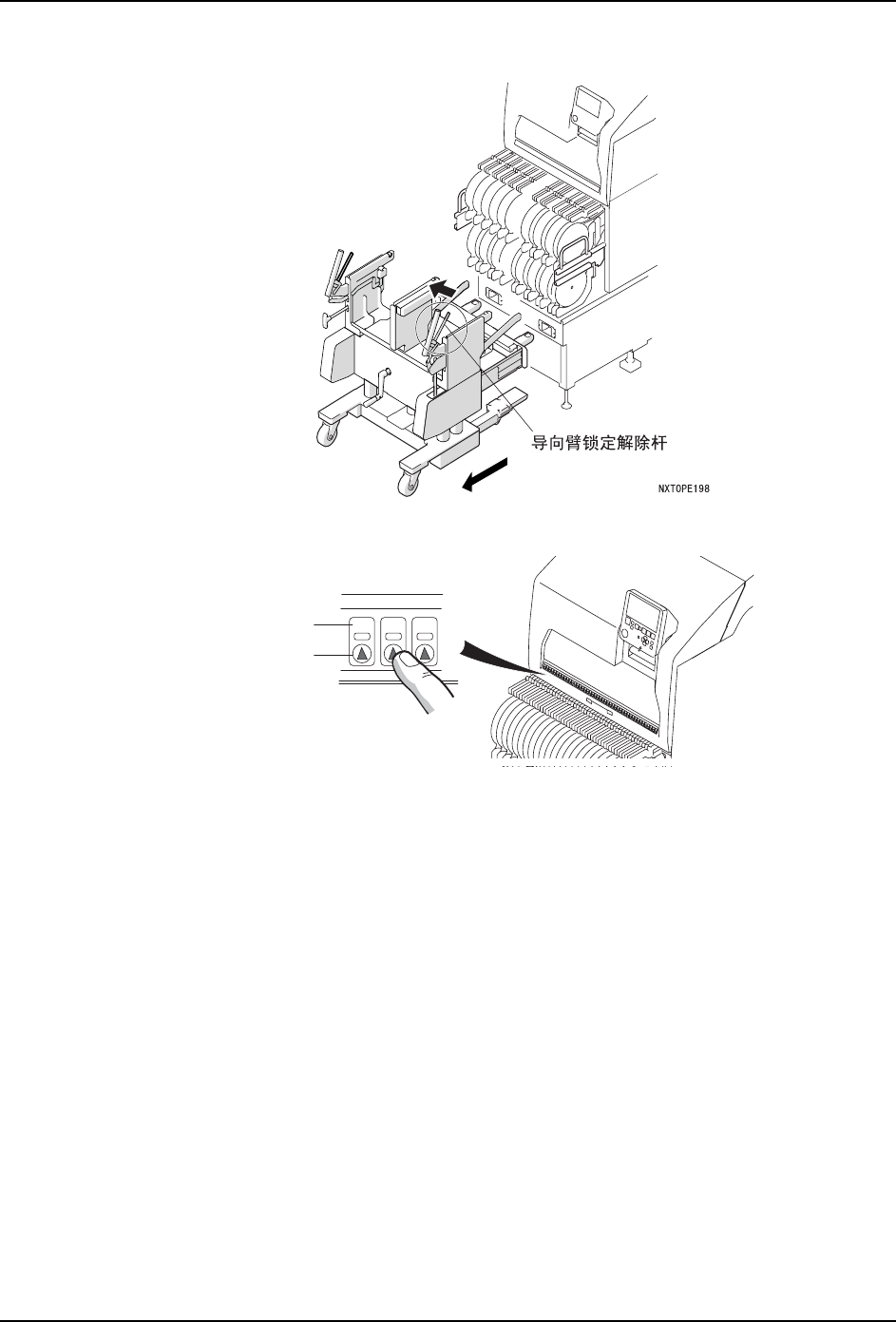

6. 请握住导向臂解除杆，慢慢拉出 PCU 使之脱离基座。
7. 请按下安装了供料器的料槽 No. 的安装按钮。
备注 )如果使用了 Fujitrax Verifier，则不需要该操作。
14 15 16
᭭ῑ No.
ᅝ㺙ᣝ䪂
1;723(
QD142-09 5. 换线
NXT II 系统手册 235
5.5 供料器的成批更换 （使用 PCU-2 时）
进行供料器的一次性更换时，有必要更换料站托架。有备用的料站托架时，将在下工序生产
用的供料器预先安装在料站托架上，使用 PCU-2（供料托架更换车）可以将这个料站托架与
现在使用的料站托架进行切换。由此可以使换线的时间缩短到最短。
备注 )此处，说明使用 PCU-2 的更换方法。使用 PCU 时，请参照 "5.4 供料器的成批更换（使
用 PCU 时）"。

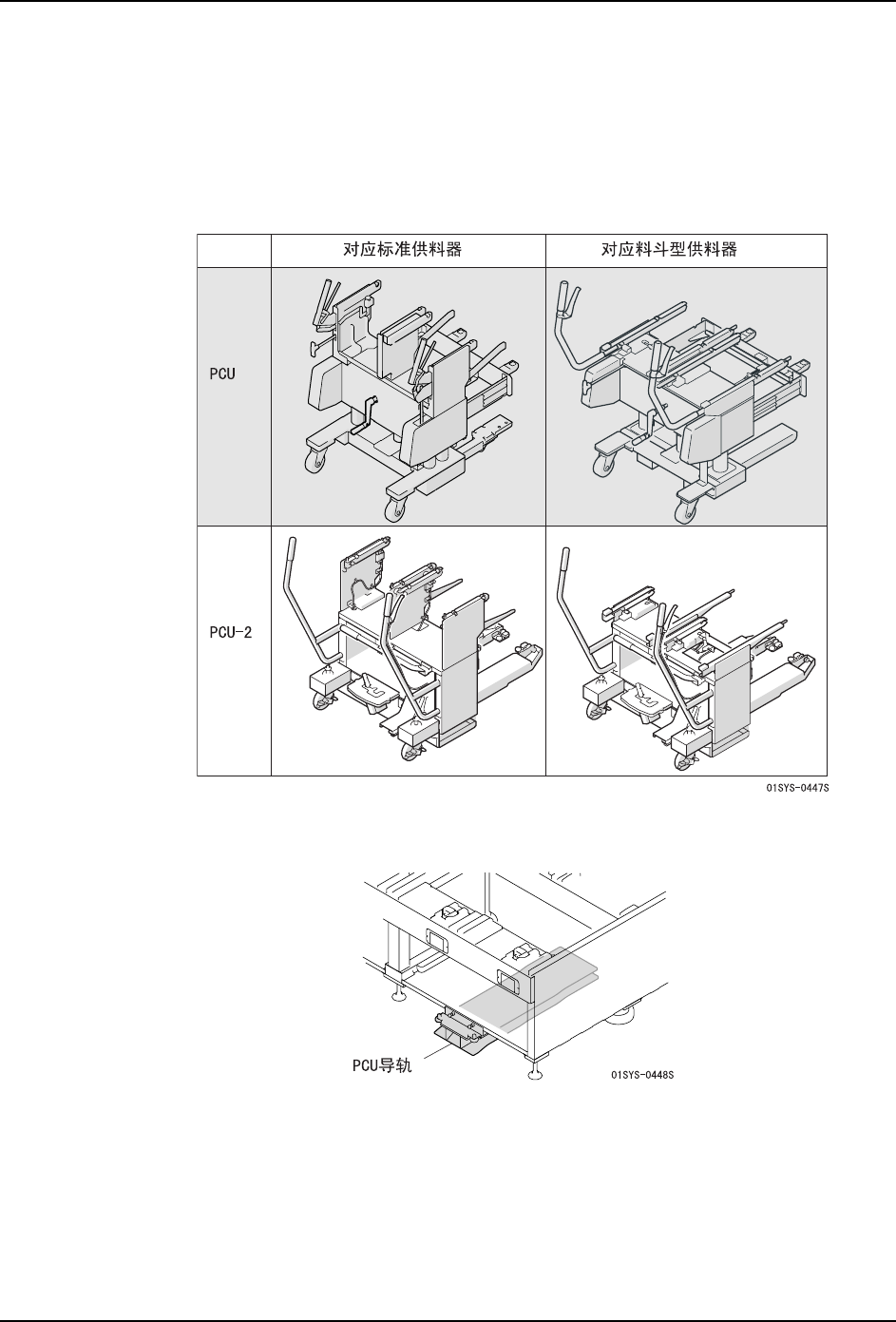

备注 )使用 PCU-2 时，请将 PCU 导轨安装到基座上。详细内容请参照 NXT II 机械手册的 [5.
基本操作 ]-[ 料站托架的安装 / 卸下 （使用 PCU-2 时）]。
5. 换线 QD142-09
236 NXT II 系统手册

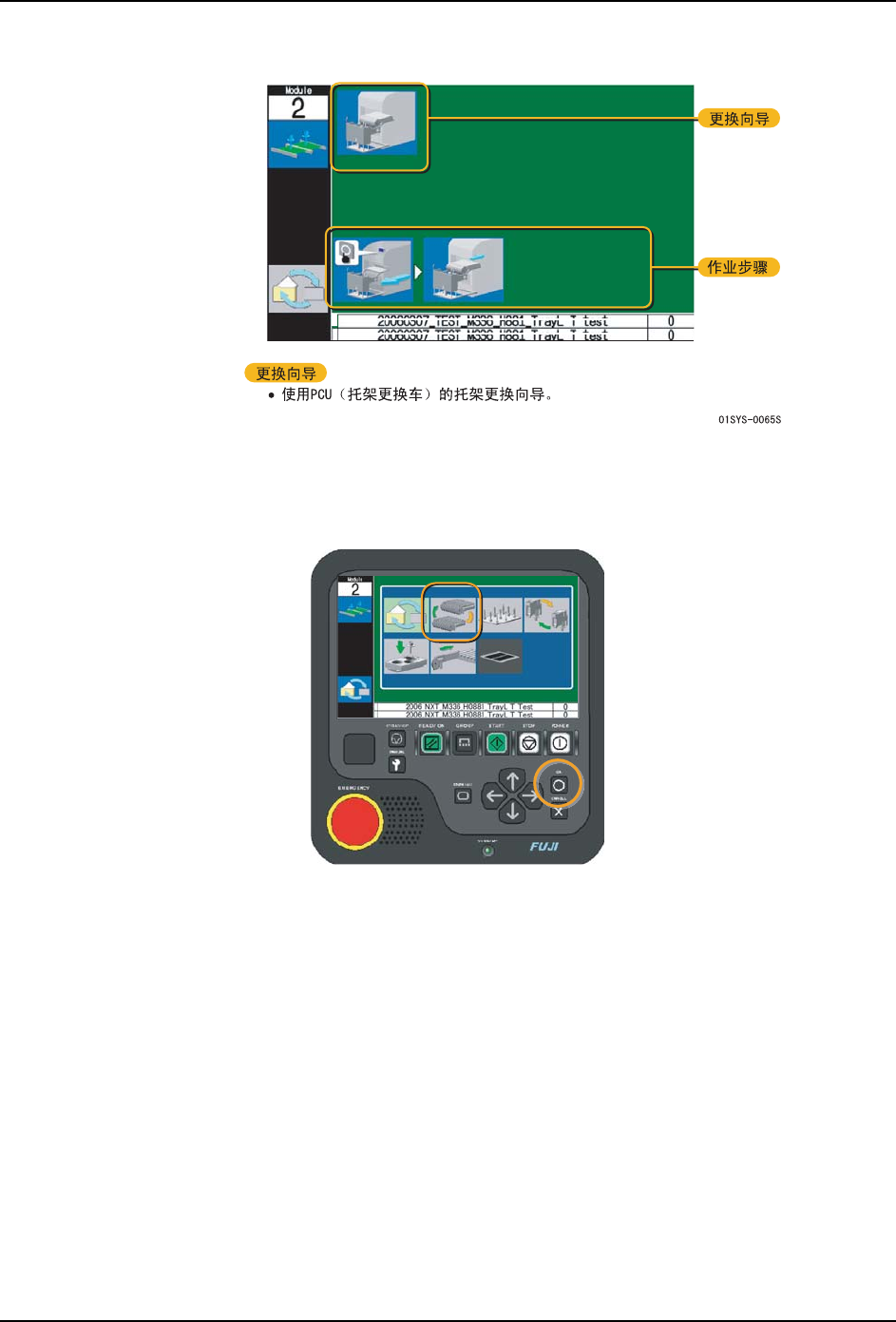

5.5.1 供料器成批更换向导画面
5.5.2 供料器成批更换的方法
1. 请选择 [ 供料器的成批更换 ] 菜单，按下 OK 按钮。
2. 显示更换向导画面。请根据向导更换料站托架。
料站托架的卸下
此处，说明在 M3-2 模组中的操作，M6-2 模组时的卸下步骤也同样如此。
1. 请对照电路板搬运高度，调节 PCU-2 的高度。
a. 请将控制杆连接到高度变更控制杆上。
b. 请将控制杆切换到电路板搬运高度。
c. 请将控制杆设置到原来的位置。
01SYS-0459
