5. 换线 QD142-09 240 NXT II 系统手册 2. 请将 PCU-2 前端的滚轮慢慢地插入 PCU 导轨的槽内。 3. 请慢慢地推动 PCU-2，将导轨插入 基座的开口部内。 4. 请将搭载了供料器的 PCU-2 到模组内。 6<66 ᇐ䔼
QD142-09 5. 换线
NXT II 系统手册 239
7. 请握住控制杆，慢慢地拉动 PCU-2，卸下料站托架。
料站托架的安装
此处，说明在 M3-2 模组中的操作，M6-2 模组时的安装步骤也同样如此。
1. 请对照电路板搬运高度，调节 PCU-2 的高度。
a. 请将控制杆连接到高度变更控制杆上。
b. 请将控制杆切换到电路板搬运高度。
c. 请将控制杆设置到原来的位置。
6<66
催ᑺবࠊᴚ
ࠊᴚ
㪱㓓
PP
㡆
a
a
a
5. 换线 QD142-09
240 NXT II 系统手册
2. 请将 PCU-2 前端的滚轮慢慢地插入 PCU 导轨的槽内。
3. 请慢慢地推动 PCU-2，将导轨插入基座的开口部内。
4. 请将搭载了供料器的 PCU-2 到模组内。
6<66
ᇐ䔼
QD142-09 5. 换线
NXT II 系统手册 241

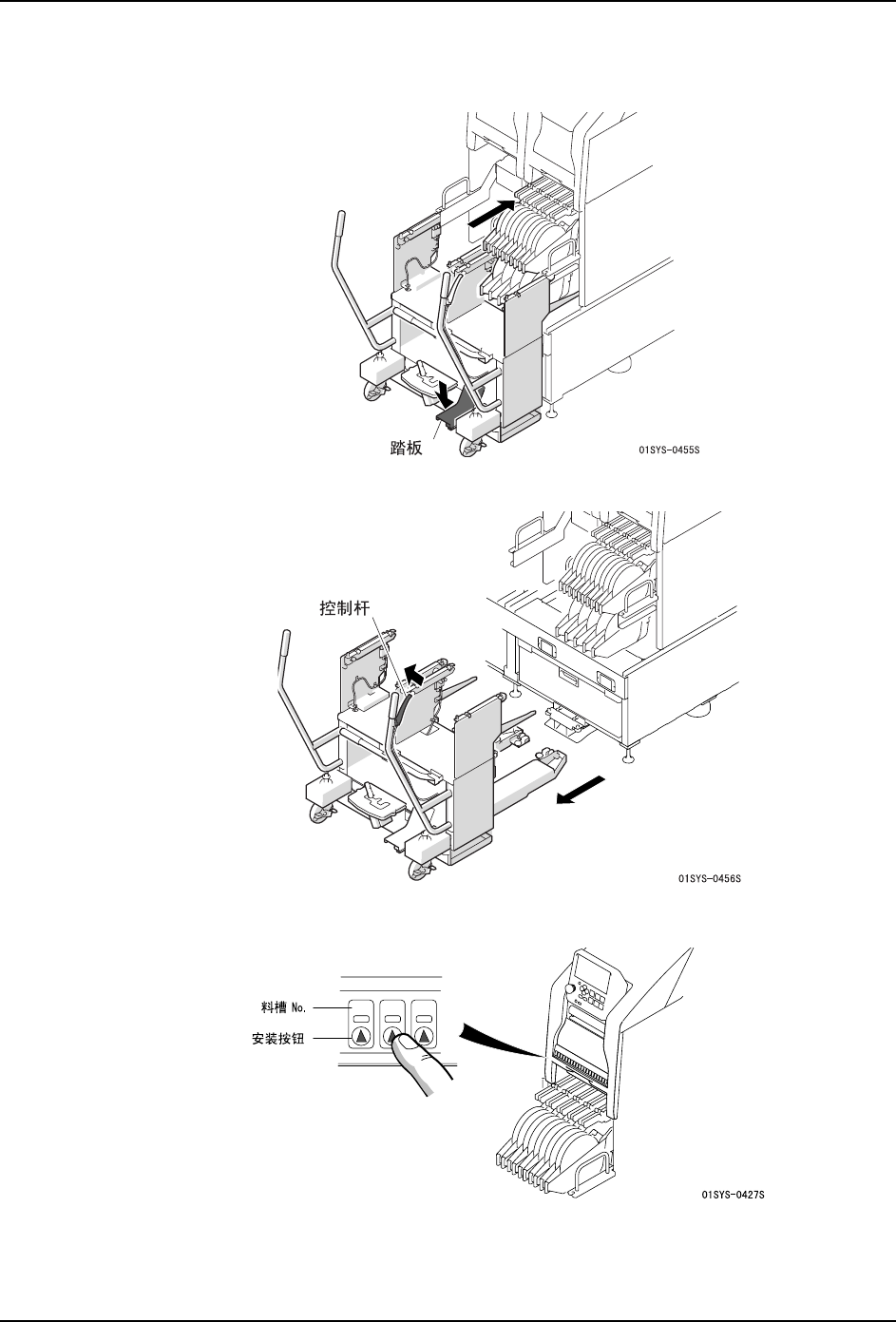

5. 请踏下踏板，将料站托架推入模组内。
备注 )料站托架被自动夹紧。
6. 请握住控制杆，慢慢地将 PCU-2 拉离模组。
7. 请按下安装了供料器的料槽 No. 的安装按钮。
备注 )如果使用了 Fujitrax Verifier，则不需要该操作。
