5.6.4 运用供料器自由配置功能时的操作
这里，对应用供料器自由配置功能时的供料器卸下和安装作业进行说明。
需要安装到料站上的供料器请在以下一个显示画面上进行确认。根据 KIT Handy 的有无及 PC
的配置位置，以最合适的方法进行确认。
a. 机器的操作画面
b. KIT Handy
c. KIT Manager
备注 )若已经准备好创建了元件料卷间组合信息的供料器而无需执行快速验证时，请在机器
的操作画面上进行确认。一边进行快速验证一边安装供料器时，请在 KIT Handy 或 KIT
Manager 的画面上进行确认。
操作画面上所显示的供料器安装向导与没有使用自由配置功能时相同。详细请参照 " 5.6.1
供料器更换向导画面 "。另外，Job 中指定的料槽上已经被安装了供料器时，就会在料槽号
码的地方显示 [* （星号）]。
备注 )如果 Job 中指定的料槽上没有被安装着供料器时，显示料槽号码。上述向导虽然显示
了料槽 9，但是可以安装在任意的料槽上。
KIT Handy 上的向导可以在元件状态列表中的 [ 状态 ] 中进行确认。对于需要供料器的料槽，
在 [ 现在位置 ] 上显示 [* （星号）]。如果是 KIT Manager，在列表预览中请确认 [* （星
号）] 的显示。
备注 )上述向导表示需要安装 Job 中所指定的料槽 11 的供料器。
6<66
≵᳝կ఼᭭᭭キ
᭭キোⷕ
QD142-09 5. 换线
NXT II 系统手册 249
操作步骤
1. 首先，如果在生产中使用以下任一单元时，必须将其预先安装到 Job 中指定的料槽位置
上。
a. 元件排出搬运轨道
b. 浸渍助焊剂单元
c. 胶着剂检查单元
2. 请确认 KIT Handy 或 KIT Manager 的画面，在显示为 [No Feeder] 的料槽上进行快速验
证。如果已经验证，请确认操作画面的安装向导。
3. 请安装已验证的供料器。可以安装在任意的料槽上。安装方法请参照 " 5.6.2 供料器的
卸下和安装 "。
备注 )如果没有空料槽时，请拔下生产中不使用的供料器。被安装着的供料器中，料站 LED
灯灭的料槽上的供料器没有被使用着。
4. 请确认安装了供料器的料槽上的 LED 是否亮起了绿灯。
5. 请安装全部所需的供料器。
备注 )根据供料器宽度，占有料槽数各不相同，因此根据配置的方法，有可能无法安装所有
的供料器。如果 Job 中指定了多种供料器，请将宽度小的供料器安装在号码小的料槽
上。
5. 换线 QD142-09
250 NXT II 系统手册

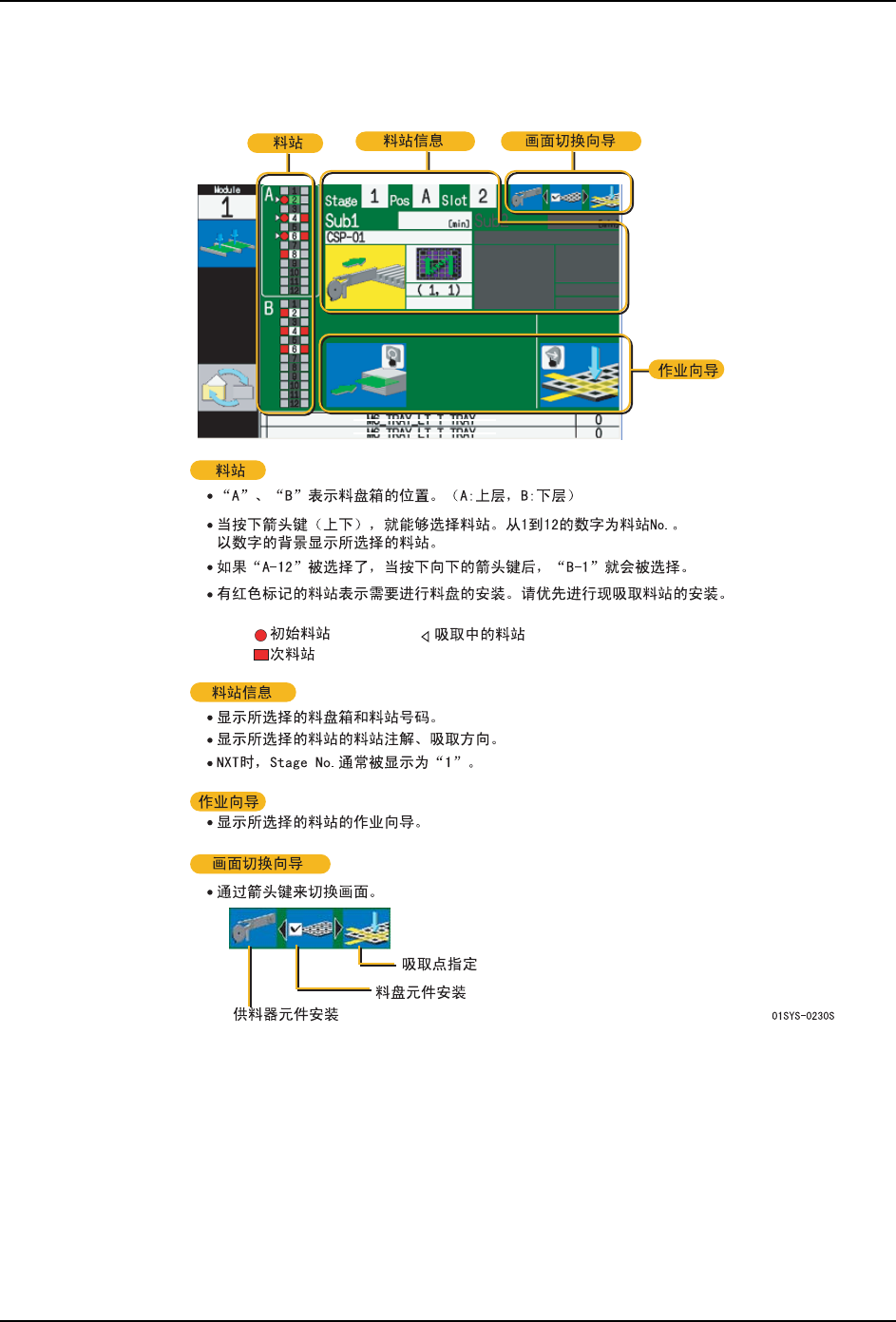

5.7 料盘的安装 （料盘单元 -LT）
5.7.1 料盘安装向导画面
